| Номер в госреестре | 23812-13 |
| Наименование СИ | Измерители артериального давления крови (тонометры) электронные автоматические с принадлежностями |
| Обозначение типа СИ | Geratherm wristwatch KP 6130 |
| Изготовитель | "Geratherm Medical AG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители артериального давления крови (тонометры) электронные автоматические "Geratherm wristwatch KP 6130" с принадлежностями (в дальнейшем -ИАД) предназначены для косвенного измерения систолического и диастолического давления, а также частоты пульса осциллометрическим методом.
Принцип действия ИАД заключается в измерениях систолического (верхнего) и диастолического (нижнего) давления крови в сосудистой системе организма человека, на основании которых делается заключение о состоянии сердечнососудистой системы человека.
Принцип действия тонометра "Geratherm wristwatch KP 6130" основан на использовании метода анализа осцилляций давления в компрессионной манжете, охватывающей запястье руки человека. Описываемый ИАД использует метод измерения с применением системы измерения „fuzzy logic“
При этом методе в процессе измерения с помощью микропроцессора и воздушного насоса в манжете создается давление, заведомо превышающее систолическое значение давления крови в руке. Затем давление воздуха плавно снижается за счет его стравливания из манжеты. Посредством автоматического анализа параметров осцилляций определяются моменты начала осцилляций (при этом значение давления в манжете соответствует систолическому давлению в руке) и окончания осцилляций (значение давления в манжете соответствует диастолическому давлению в руке). Измеренные значения давления в эти моменты и являются результатами измерений артериального давления, которые запоминаются в выбранной ячейке памяти и индицируются на жидкокристаллическом дисплее с указанием времени и даты измерений. Измеряется также частота следования осцилляций, которая равна частоте пульса. Если первоначально созданное в манжете давление ниже уровня артериального давления крови у пациента, автоматически происходит одна или несколько подкачек воздуха в манжету, пока уровень давления в ней не будет достаточен для начала измерений.
ИАД имеет ячейку памяти на 42 измерения.
ИАД снабжен электронным управлением уровня накачки манжеты “fuzzy logi^’.
ИАД обеспечивает отображение на дисплее текущего значения даты и времени и регистрацию даты и времени измерения.
Конструктивно ИАД выполнен в виде портативного прибора. Питание - от 2 батарей типа ААА.
Корпус ИАД выполнен из пластмассы.

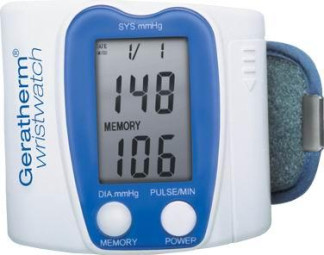

Фото 1.
Внешний вид Измерителя артериального давления крови (тонометра) электронного автоматического "Geratherm wristwatch KP 6130"
Автоматическое измерение давления.
Процесс измерения происходит под контролем ПО полностью автоматически и состоит из следующих этапов:
1. Автоматическое тестирование работоспособности ИАД.
2. Нагнетание воздуха в манжету.
3. Анализ достаточности уровня давления в манжете и необходимости подкачки
воздуха.
4. Процесс измерения давления и пульса.
5. Выдача результатов измерения на дисплей.
6. Запоминание результатов измерения в ячейке памяти.
7. Автоматическое отключение прибора через 150 секунд после окончания измерения.
Функция «fuzzy logic».
При нажатии на кнопку «Power» (Вкл/выкл) после завершения автоматического тестирования при нагнетании воздуха в манжету ПО отслеживает уровень давления воздуха в манжете и его соответствие уровню артериального давления крови в руке человека. При недостаточном давлении в манжете ПО выдает команду на дополнительную подкачку воздуха в манжету, происходит повторный сравнительный анализ уровней давлений и далее начинается процесс измерения или дополнительная подкачка воздуха в манжету. Дополнительные подкачки воздуха проводятся, если артериальное давление в руке выше нормального уровня давления. По окончанию измерения результаты и некоторые символы выводятся на дисплей.
Определение аритмии.
В процессе измерения ПО анализирует равномерность сердечных сокращений (пульса) и выдачу на дисплей мигающего символа «сердечко» и звукового сигнала.
Лист № 3 Всего листов 5
При отсутствии аритмии мигание и звуковой сигнал производятся равномерно. При аритмии - неравномерно, что фиксируется пользователем прибора визуально и акустически.
В случае обнаружения неравномерного пульса ПО по окончанию измерения выдает команду на индикацию символа аритмии на дисплей прибора.
Запоминание результатов измерений.
Результаты измерения автоматически записываются в ячейку памяти. В ячейке памяти может быть сохранено до 42 записей результатов измерений. При наступлении 42-го измерения происходит частичное обновление памяти на одно измерение таким образом, что в ячейке памяти всегда присутствуют 42 последних измерений.
Микропроцессор, обеспечивающий работу ПО, выполнен в виде Чипа, конструктивно изолирован и не может быть подвержен какому-либо функциональному изменению.
Идентификационные данные ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Wristwatch 2008 KP | Wristwatch 2008 KP hex | 2008 KP | Организуется при формировании исполняемых кодов |
Уровень защиты по МИ3286-2010 - А. Метрологические и технические характеристики
| Диапазон измерений давления в манжете, мм рт.ст. | 20 -300 |
| Пределы допускаемой основной абсолютной погрешности | |
| измерения давления воздуха в манжете, мм рт.ст. | ± 3 |
| Диапазон измерений частоты сердечных сокращений, уд/мин | 40 -200 |
| Пределы допускаемой основной относительной | |
| погрешности измерения частоты сердечных сокращений, % | ± 5 |
| Разрешение индикатора, мм рт.ст., (уд/мин) | 1 (1) |
| Напряжение питающих батарей, В | 3 |
| Максимальное количество измерений сохраняемых в памяти | 42 |
| Г абаритные размеры, мм, не более | 78 х74 х 30 |
| Масса, г, не более | 130 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | от +10 до +40 |
| Относительная влажность, %, не выше | 85 |
Знак утверждения типа наносится в Руководстве по эксплуатации типографским способом.
1. Измеритель артериального давления "Geratherm wristwatch KP 6130" c компрессионной манжетой
2. Элементы питания типа AAA по 1,5В в количестве 2-х шт
3. Футляр
4. Руководство по эксплуатации
5. Методика поверки.
осуществляется по документу МП 23812-13 "Измерителm артериального давления крови (тонометр) электронньщ автоматически "Geratherm wristwatch KP 6130" c принадлежностями. Методика поверки", утвержденному ГЦИ СИ АНО ВНИИИМТ
06.05.2013 г.
Основные средства поверки:
- задатчик давления автоматический - предел измерений 400 гПа (300 мм рт.ст.), класс точности 0,1;
- установка для проверки каналов измерения частоты пульса измерителей артериального давления УПКЧП, пределы допускаемой основной относительной погрешности задания частоты следования импульсов ±1,5%.
«Измерители артериального давления крови (тонометры) электронные автоматические "Geratherm wristwatch KP 6130" c принадлежностями. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям артериального давления крови (тонометрам) электронным автоматическим "Geratherm wristwatch КР 6130"
1. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические требования»
2. ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие технические требования»
3. ГОСТ Р 51959.1-2002 (ЕН 1060-1-96) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования»
4. ГОСТ Р 51959.3-2002 (ЕН 1060-3-97) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови»
5. ГОСТ 28703-90 «Приборы автоматические и полуавтоматические для косвенного измерения артериального давления. Общие технические требования и методы испытаний»
6. Техническая документация фирмы Geratherm Medical AG
Осуществление деятельности в области здравоохранения.
