Трансформаторы напряжения ЗНОГ-110, 23894-12

Назначение

Трансформаторы напряжения ЗНОГ-110 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в сетях 110 кВ с заземленной нейтралью.

Описание

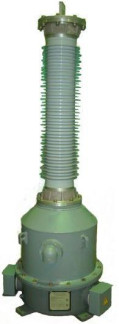

Трансформаторы напряжения типа ЗНОГ-110 представляют собой масштабные преобразователи индуктивного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.

Трансформаторы ЗНОГ-ПО имеют первичную и три вторичные обмотки: две основные (для измерений и для коммерческого учета) и дополнительную. Обмотки размещены в баке, заполненном элегазом, плотность которого контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Высокое напряжение подается на установленный на высоковольтном полимерном вводе фланец. Внутренняя изоляция ввода - элегазовая. Вторичные основные обмотки обеспечивают коэффициенты трансформации, равные 1100, дополнительная обмотка - 1100/V3. Вывод Х первичной обмотки и выводы вторичных обмоток a1 - x1, a2 - x2 и ад -хд подключены к клеммам контактной коробки, расположенной на боковой поверхности бака у его основания. Крышка коробки пломбируется для предотвращения несанкционированного доступа. Выводы X, х1, х2 и хд заземляются.

Технические характеристики

110/V3

2/1

100/V3

100

50

-    номинальное первичное напряжение, кВ

-    количество вторичных обмоток - основных/дополнительных:

-    номинальные вторичные напряжения, В

-    основных обмоток (для измерений и для коммерческого учета)

-    дополнительной обмотки

-    номинальная частота, Гц

-    номинальная мощность основной вторичной обмотки 2 (для коммерческого учета) при нагрузке с коэффициентом мощности cos ф = 0.8 (при отсутствия нагрузки на других обмотках) в классе точности 0,2, В-А    30

-    номинальная мощность основной вторичной обмотки 1 (для измерений) при нагрузке с коэффициентом мощности cos ф = 0.8 (при условии отсутствия нагрузки на других обмотках) , В-А:

-    в классе точности 0,2/ 0,5

100 / 400 600/1200

1200

2500

2000

0,45±0,01

0,40±0,01

126/V 3 120 000 6 450

-    в классе точности 1/ 3

-    номинальная мощность дополнительной вторичной обмотки при нагрузке с коэффициентом мощности cos ф = 0,8 в классе точности 3,0 (при условии отсутствия нагрузки на других обмотках), В-А

-    суммарная предельная мощность вторичных (основных и дополнительной) обмоток трансформатора, В-А

-    предельная мощность вторичной дополнительной обмотки, В-А

-    давление заполнения (абсолютное) трансформатора элегазом при температуре +20°С, МПа

-    предельно-допустимое давление (абсолютное) элегаза при температуре +20 °С в течение 24-х часов, МПа

-    наибольшее рабочее напряжение, при давлении избыточном элегаза равном нулю в течение 2-х часов, кВ

-    средняя наработка на отказ, не менее, ч

-    масса элегаза, кг

-    масса трансформатора не более, кг Климатическое исполнение У1 по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом сеткографии, а на эксплуатационную документацию - типографским способом.

Комплектность

Трансформатор напряжения ЗН0Г-110 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

-Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/V3; 220/V3, класс точности 0,01).

- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа ЗНОГ-110».

Нормативные документы, устанавливающие требования к трансформатору напряжения ЗНОГ-110:

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
