| Номер в госреестре | 23905-13 |
| Наименование СИ | Весы радиометрические |
| Обозначение типа СИ | "Macon-21" |
| Изготовитель | "RGI Industriemessgerate GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 03.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы радиометрические «Macon-21» (далее - весы) предназначены для определения массы твердых сыпучих материалов, а также для определения массовой доли влаги и массовой доли примесей (зольности) при прохождении материалов по ленточному конвейеру.
Принцип действия весов основан на свойстве ослабления интенсивности ионизирующего и электромагнитного излучений материалом, транспортируемым по ленточному конвейеру. При этом ослабление определяется путем сравнения интенсивностей излучений на загруженном и незагруженном конвейере.
Конструктивно весы состоят из измерительного участка, блока сбора и первичной обработки информации, блока обработки и отображения информации. В зависимости от комплектации измерительный участок содержит: для измерений массы - источник гамма-
137 241
излучения Cs; для определения массовой доли примесей - источник гамма-излучения Am; для определения массовой доли влаги - источник микроволнового излучения (СВЧ-генератор).

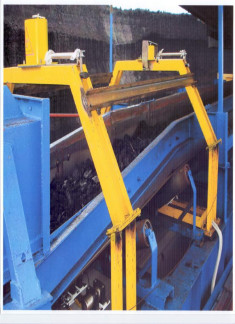

Источники ионизирующего излучения и генераторы микроволнового излучения устанавливаются над конвейерной лентой, а приемники излучения на траверсах под конвейерной лентой. Количество детекторов зависит от ширины конвейерной ленты и производительности конвейера. Все части измерительного участка смонтированы на жестком каркасе. Источники излучений помещены в защитные контейнеры, представляющие собой свинцовые цилиндры, обеспечивающие полную безопасность при эксплуатации. Узкий канал в рабочей части цилиндра обеспечивает формирование рабочего пучка (луча) в определенном направлении. Детекторы имеют электронную стабилизацию измерений в зависимости от изменений температуры окружающей среды и могут иметь подогрев.
Весы могут работать в режиме непрерывного или периодического взвешивания.
По устойчивости к климатическим и механическим воздействиям весы соответствуют группе 4.1 УХЛ ГОСТ 15150.
Радиационная безопасность весов подтверждена санитарно-эпидемиологическим заключением ГСЭС РФ №77.99.37.427.Д.014517.12.08 от 26.12.2008 г.
В весах предусмотрена полуавтоматическая установка нуля.
Весы выпускаются в различных модификациях, отличающихся значением диапазона измерений массы, шириной конвейерной ленты, скоростью конвейерной ленты, наклоном конвейерной ленты.
Программное обеспечение (ПО) весов «Масоп-21»является встроенным.
Окно с наименованием версии отображается на дисплее после нажатия кнопки “Info” в главном окне ПО весов.
Основные функции ПО: запрос и получение данных от датчиков, обработка полученных данных, вычисление, вывод результатов взвешивания на дисплей индикатора, хранение предварительно установленных регулировок.
ПО позволяет реализовывать:
- исключение возможности несанкционированной корректировки результатов взвешивания; -диагностику электронного оборудования весов с оперативным информированием о неисправностях.
Идентификационным признаком ПО служит номер версии 3.00.
Защита от несанкционированного доступа к настройкам и результатам измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Пломбирование в достаточной мере защищают метрологическую часть ПО весов от преднамеренных и непреднамеренных изменений в соответствии с уровнем защиты «C» по МИ 3286-2010.
Идентификационные данные программного обеспечения весов представлены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| AshMonitor 3 | RGI 3 .00 | 3.00 | - | - |
Таблица 2
| № п/п | Наименование характеристик | Числовые значения |
| 1 | Диапазон измерений массы, т/ч | 0 - 10000 |
| 2 | Пределы допускаемой относительной погрешности измерений массы при загрузке 50 кг - 500 кг на 1 м конвейерной ленты, % | ±1 |
| 3 | Диапазон измерений массовой доли примесей, % | 0 - 50 |
| 4 | Пределы допускаемой абсолютной погрешности измерений массовой доли примесей, % | ±1,5 |
| 5 | Диапазон измерений массовой доли влаги, % | 0 - 50 |
| 6 | Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, % | ±1,5 |
| 7 | Условия эксплуатации: - температура окружающего воздуха, °C: для измерительного участка для блока обработки и отображения информации - относительная влажность окружающего воздуха при +35°C,% - скорость конвейерной ленты, м/с - ширина конвейерной ленты, м - наклон конвейерной ленты, ° | от минус 50 до плюс 50 от +10 до +45 до 98 от 0 до 6 от 0,4 до 3 ±20 |
| 8 | Напряжение питания, В: - постоянного тока - переменного тока | 24 24/115/230 |
| 9 | Потребляемая мощность блока обработки информации, не более, Вт | 1500 |
| 10 | Масса блока обработки и отображения информации, не более, кг | 64 |
| 11 | Габаритные размеры блока обработки и отображения информации, не более, мм | 600x485x600 |
Потребляемая мощность, масса и габаритные размеры измерительного участка определяются шириной конвейерной ленты и производительностью конвейера.
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и в виде голографической наклейки на корпус блока обработки и отображения информации.
Комплектность средства измерений указана в таблице 3. Таблица 3
| Наименование | Количество |
| Комплект излучателей | В зависимости от заказа |
| Комплект детекторов | В зависимости от заказа |
| Блок сбора и первичной обработки информации | 1 шт. |
| Блок обработки и отображения информации | 1 шт. |
Программное обеспечение | 1 экз. |
| Комплект эксплуатационной документации и методика поверки | 1 экз. |
поверка весов проводится в соответствии с документом МП РТ 1983-2013 «Весы радиометрические «Macon-21» фирмы «RGI Industriemessgerate GmbH», Германия. Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест - Москва» в ноябре 2013 г.
Основное поверочное оборудование: весы 4 разряда по ГОСТ 8.021-2005 Мах= 120000 кг; весы специального класса точности по ГОСТ OIML R 76-1 Мах=1200 г комплекс весовой термогравиметрический prepASH серии 340 (Госреестр №44072-10).
Методика измерений изложена в Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к весам радиометрическим «Macon-21»
ГОСТ 8.021 Государственная поверочная схема для средств измерений массы.
ГОСТ 11055 Угли бурые, каменные и антрацит. Радиационные методы определения зольности.
осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
