| Номер в госреестре | 23909-13 |
| Наименование СИ | Регистраторы безбумажные |
| Обозначение типа СИ | Мемограф-М |
| Изготовитель | ООО "Теплоприбор-Сенсор", г.Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 18.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы безбумажные Мемограф-М (далее - приборы) предназначены для измерения и регистрации сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления для контроля параметров технологических процессов и осуществления позиционного регулирования.
Прибор представляет собой электронное устройство в металлическом корпусе с дисплеем, клавиатурой, индикаторами. С обратной стороны корпуса прибора расположены колодки для подключения электропитания, входных сигналов, цепей сигнализации, устройств, осуществляющих передачу информации по интерфейсам RS-485, RS-232, Ethernet и USB. На передней панели прибора также имеются разъемы для подключения USB-устройств и SD-карты.
Установка текущего времени, даты, скорости продвижения информации на дисплее, типа и диапазона изменения входного сигнала по любому из измерительных каналов осуществляется с помощью функциональных клавиш. Результаты измерений по каждому каналу представлены на дисплее в единицах измеряемой физической величины. Измерительная информация регистрируется в виде непрерывной кривой в цвете, в циклическом режиме.
Приборы позволяют осуществлять:
- измерение контролируемых технологических параметров, представленных сигналами от термопреобразователей сопротивлений (ТС), подключенных по трех- или четырехпроводной схеме, от термопар (ТП) с компенсацией температуры свободных концов, силы и напряжения постоянного тока, импульсными сигналами;
- позиционное регулирование;
- регистрацию, отображение и архивирование результатов измерений аналоговых сигналов, состояния цифровых входов и системных сообщений;
- представление результатов измерений в аналоговом и цифровом виде и отображение на видеографическом цветном дисплее;
- математические вычисления по восьми дополнительным каналам;
- обмен данными с внешними устройствами по протоколу Profibus DP, Modbus RTU, Modbus TCP.

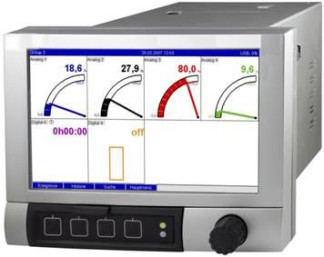

Общий вид прибора представлен на рисунках 1, 2, 3.
Программа верхнего уровня ReadWin2000, работающая в комплекте с прибором, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки прибора для работы с конкретным входным сигналом: тип датчика, диапазоны измерений, уставки, настройка времени и даты, и считывать результаты измерений (архив во внутренней памяти по всем каналам). Формат данных в архиве имеет закрытый вид (возможен только в ReadWin2000), результаты измерений невозможно изменить, но возможно вывести на экран компьютера или распечатать на принтере. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.
Защита внутреннего программного обеспечения от изменений обеспечивается на этапе программирования микропроцессора нестандартным программатором и специальной программой. После записи рабочей программы становится невозможно прочитать или изменить какую-либо её часть.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в перепрограммируемой микросхеме, защищённой от несанкционированного изменения программно - вход в режим калибровки защищен паролем. Несанкционированное изменение настроек прибора защищено паролем.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Защита прибора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус прибора.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| ReadWin2000 | v 1.27.8.0 | 02.02.01 | отсутствует | отсутствует |
Основные метрологические характеристики входных сигналов приведены в таблицах 2 - 4, выходных сигналов преобразования - в таблице 5.
| Входной сигнал | Диапазон изменения входного сигнала | Пределы допускаемой основной приведенной погрешности, % от нормирующего значения |
| Сила постоянного тока | от 0 до 20 мА* от 4 до 20 мА* от 0 до 5 мА | ± 0,1 |
| Напряжение постоянного тока | от -150 до +150 мВ от 0 до 1 В* от 0 до 5 В от 0 до 10 В* от -1 до +1 В от -10 до +10 В от -30 до +30 В | |
| Частота периодических сигналов ** | от 5 Гц до 10 кГц | ± 0,01 |
| Примечания 1 Для диапазонов, отмеченных *, возможна функция корнеизвлечения (в точке «0» не проверяется); 2 ** длительность импульса, мкс, не менее 30; амплитуда сигнала, В, не более 2,5. | ||
Таблица 3
| Входные сигналы от термопар (ТП) | Диапазон измерений, °С | Пределы допускаемой основной приведённой погрешности, % от нормирующего значения |
| L | от -100 до 650 | ± 0,15 |
| T | от -200 до 400 | ± 0,1 |
| К | от -130 до 1370 | ± 0,1 |
| J | от -100 до 999,9 | ± 0,1 |
| N | от -100 до 1300 | ± 0,1 |
| R | от 100 до 1768 | ± 0,15 |
| S | от 100 до 1768 | ± 0,15 |
| В | от 600 до 1820 | ± 0,15 |
| Примечание - Пределы допускаемой абсолютной погрешности канала компенсации температуры «холодного спая» ± 2°С. | ||
Таблица 4
| Входные сигналы от термопреобразователей сопротивления (ТС) | Диапазон измерений, °С | Пределы допускаемой основной приведенной погрешности, % от нормирующего значения (при 4-х пров. схеме подключения) |
| 50М, 100М (а = 0,00428 °С-1) | от -180 до 190 | ± 0,2 % |
| 50П (а = 0,00391 °С-1) | от -190 до 850 | |
| Pt100, Pt500 (а = 0,00385 °С-1) 100П (а = 0,00391 °С-1) | от -200 до 850 | ± 0,1 % |
| Pt1000 (а = 0,00385 °С-1) | от -200 до +600 | |
| Примечание - дополнительная погрешность: - при трехпроводной схеме подключения ± 0,8°С; - при двухпроводной схеме подключения ± 1,5 °С. | ||
| Выходные сигналы | Диапазон преобразования выходного сигнала | Пределы допускаемой основной приведенной погрешности преобразования, % от нормирующего значения |
| Сила постоянного тока | от 0 до 20 мА от 4 до 20 мА | ± 0,2 |
| Частота периодических сигналов* | от 0 до 1 кГц | |
| Примечание * длительность импульса от 1 до 1000 мс; амплитуда логического нуля не более 5 В; амплитуда логической единицы не менее 12 В. | ||
Нормирующее значение равно:
- верхнему пределу диапазона измерений для ТП: S, R, B;
- разности верхнего и нижнего пределов диапазона измерений для всех остальных входных сигналов;
- разности верхнего и нижнего пределов диапазона преобразования для выходных сигналов преобразования.
Пределы допускаемой дополнительной погрешности измерения и преобразования приборов при изменении окружающей температуры от нормальных условий на каждые 10 °С не должны превышать пределов допускаемой основной погрешности.
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до плюс 50 °С
(нормальная температура (20±2) °С);
- относительная влажность от 30 до 80 %;
- атмосферное давление от 86 до 106 кПа.
Напряжение питания приборов:
- от 115 до 242 В переменного тока частотой 50/60 Гц;
- от 20 до 28 В постоянного тока или переменного тока частотой 50/60 Гц.
Габаритные размеры и масса приборов приведены в таблице 6.
Таблица 6
| Исполнение прибора | Масса, кг, не более | Габаритные размеры, мм, не более |
| Щитовое 138х138 | 3 | 190х149,5х192,9 |
| Щитовое 212х231 | 6 | 220х248х282 |
| Настольное | 5 | 269х173х240 |
| Полевое | 7 | 320х320х254 |
Потребляемая мощность, В А, не более 40.
Средний срок службы, лет, не менее 10.
Знак утверждения типа наносится на корпус прибора методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки приборов:
- регистратор безбумажный Мемограф-М - 1 шт.
- паспорт - 1 экз.
- руководство по эксплуатации 2.556.081-02 РЭ -1 экз.
- приложение к руководству по эксплуатации 2.556.081-02 Д -1 экз.
- комплект запасных частей и принадлежностей - 1 комплект
осуществляется по документу 2.556.081-02 РЭ (В соответствии с разделом 6 «Методика поверки») «Регистратор безбумажный Мемограф-М. Руководство по эксплуатации», утверждённому ГЦИ СИ ФГУП «ВНИИМС» 30.04.2013 г.
Перечень рекомендуемых основных средств поверки приведён в таблице 7.
Таблица 7
| Средство измерений | Тип | Основные характеристики |
| Калибратор-вольтметр универсальный | В1-28 | Пределы допускаемой основной погрешности: - в диапазоне от 0 до 24 мА ± (0,01 %1и + 0,0015 %1д) - в режиме измерений; ± (0,006 %1и + 0,002 %1д) - в режиме воспроизведений; - в диапазоне от 0 до 0,2 В ± (0,003 %ии + 0,002 %ид) в режиме воспроизведений; - в диапазоне от 0 до 20 В ± (0,003 %ии + 0,0003 %ид) в режиме измерений и воспроизведений; -в диапазоне от 0 до 200 В ± (0,004 %ии + 0,0003 %ид) в режиме воспроизведений |
| Магазин сопротивлений | МСР-60М | Диапазон воспроизведений сопротивления от 0 до 10 кОм, класс точности 0,02. |
| Частотомер электронно-счетный | Ч3-63/1 | Диапазон измеряемых частот синусоидальных сигналов от 0,1 Гц до 1500 МГц, импульсных сигналов от 0,1 Гц до 200 МГц, пределы допускаемой погрешности измерения частоты ± (5 10-7 ± 1 ед. счета) |
| Генератор сигналов произвольной формы | 33250А | Диапазон воспроизводимых частот от 1 мкГц до 80 МГц, пределы допускаемой относительной погрешности установки частоты выходного сигнала 2-10-6 |
Сведения о методиках (методах) измерений указаны в документе «Регистратор безбумажный Мемограф-М. Руководство по эксплуатации. 2.556.081-02 РЭ».
Нормативные документы, устанавливающие требования к регистраторам безбумажным Мемограф-М
ГОСТ 6651-2009
ГОСТ Р 8.585-2001
ГОСТ 26.011-80
ГОСТ Р 52931-2008
ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГСИ. Термопары. Номинальные статические характеристики преобразования
Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4217-012-00226253- Регистраторы безбумажные Мемограф-М. Технические условия. 2002
