Пирометры инфракрасные Pulsar II M7000 и Pulsar III М7000, 23922-14

Для бесконтактного измерения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой углом поля зрения. Области применения: энергетика, машиностроение, строительство, нефтехимия, транспорт.

Документы

Описание типа

Карточка СИ

Номер в госреестре	23922-14
Наименование СИ	Пирометры инфракрасные
Обозначение типа СИ	Pulsar II M7000 и Pulsar III М7000
Изготовитель	"LumaSense Technologies GmbH", Германия
Год регистрации	2014
Срок свидетельства	28.03.2019
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Пирометры инфракрасные Pulsar II М7000 и Pulsar III М7000 (далее по тексту - пирометры) предназначены для бесконтактного измерения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой углом поля зрения.

Описание

Принцип работы пирометров, которые являются измерительными приборами оптико-электронного типа, заключается в измерении температуры объектов по их собственному тепловому излучению в пределах угла поля зрения.

Основными элементами пирометров являются: объектив, фокусирующий излучение объекта на приемник излучения, приемник излучения, электронный блок измерения и индикации. Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая, в свою очередь, связана с температурой объекта согласно закону Планка.

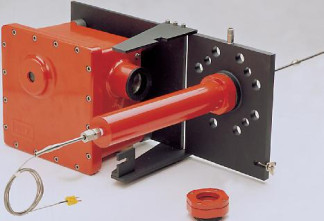

Пирометры изготавливаются во взрывозащищенном корпусе.

Пирометры инфракрасные Pulsar II М7000 имеют один измерительный канал. Пирометры инфракрасные Pulsar III М7000 имеют два измерительных канала с общим объективом и двумя приемниками излучения.

Пирометры предназначены для непрерывного контроля высокотемпературных реакторных печей всех типов.

Технические характеристики

Таблица 1

Наименование характеристики	Модель
Наименование характеристики	Pulsar II М7000	Pulsar III М7000
Диапазон измеряемых температур, °С	205 - 1650	350 - 2000
Пределы допускаемой абсолютной погрешности измерений температуры, °С	в диапазоне от 205 до 500 °С: ± 5	в диапазоне от 350 до 1000 °С: ± 5
Пределы допускаемой относительной погрешности измерений температуры, %	в диапазоне Св. 500 до 1650 °С: ± 1	в диапазоне Св. 1000 до 2000 °С: ± 0,5
Питание: - от сети переменного тока напряжением, В, и частотой, Гц - от сети постоянного тока с напряжением, В	115 50/60 24 (возможно питание от сети переменного тока напряжением 220/230 В)	24
Габаритные размеры при стандартном креплении, мм, не более	127x318x217
Масса, кг, не более	22
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	От минус 40 до плюс 50 75 96 - 104

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Таблица 2

Наименование	Количество, шт.
Пирометр инфракрасный Pulsar II М7000 / Pulsar III М7000	1
Комплект принадлежностей	1
Руководство по эксплуатации	1
Методика поверки МП 110.Д4-13	1

Поверка

осуществляется по документу МП 110.Д4-13 «Пирометры инфракрасные Pulsar II М7000 и Pulsar III М7000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 16 августа 2013 г.

Основные средства поверки:

Источники излучения в виде моделей черного тела M300, мод. М300, М390 Основные метрологические характеристики:_

	М300	М390
Температурный диапазон, °С	200 - 1150	300 - 2000
Погрешность воспроизведения температуры	± 0,25 % от измеряемого значения + 1 °C	± 0,25 % от измеряемого значения + 1° C
Диаметр апертуры, мм	51	25

Сведения о методах измерений

1 «Пирометр инфракрасный Pulsar II М7000. Руководство по эксплуатации», раздел 4 «Работа».

2 «Пирометр инфракрасный Pulsar III М7000. Руководство по эксплуатации», раздел 4 «Эксплуатация».

Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным Pulsar II М7000 и Pulsar III М7000

1 ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

2 Техническая документация фирмы «LumaSense Technologies GmbH», Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
