| Номер в госреестре | 24088-12 |
| Наименование СИ | Измерители-регуляторы |
| Обозначение типа СИ | Сосна-002, Сосна-003, Сосна-004 |
| Изготовитель | НП ООО "Энергоприбор", Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004» (далее по тексту - ИР) предназначены для преобразования сигналов термопреобразователей сопротивления, термоэлектрических преобразователей или измерительных преобразователей с унифицированными выходными сигналами тока, напряжения, частоты в значение контролируемой величины, регулирования параметров контролируемой величины, а также измерения количества импульсов и интервалов времени.
ИР могут применяться в составе комплексных многоуровневых систем контроля и регулирования в различных отраслях промышленности: химической, нефтехимической и других отраслях.
Принцип действия ИР основан на преобразовании выходных сигналов первичных преобразователей (ПП), измеряющих параметры технологического процесса, в цифровой формировании регулирующих сигналов.
В зависимости от габаритных размеров и способа монтажа, количества входных каналов, регулирующих устройств (РУ), аналоговых выходных устройств (ЦАП) ИР изготавливаются в пяти исполнениях, приведенных в таблице 1.
Таблица 1. Конструктивное исполнение ИР
| Исполнение | Г абаритные размеры, мм, не более | Способ монтажа | Количество | Тип | |||
| входов | РУ | ЦАП | РУ | ЦАП | |||
| «Сосна-002» | 96x96x167 | Щитовой | от 1 до 6 | до 6 | 3 | Реле симистор | (0-10) В (0-5) мА (4-20)мА (0-20) мА |
| «Сосна-003 » | 96x49x167 | от 1 до 3 | до 4 | нет | |||
| «Сосна-003М» | 96x49x126 | 1 | до 2 | нет | |||
| «Сосна-003МД» | 55x75x110 | DIN - рейка | до 2 | 1 | |||
| «Сосна-004 » | 203x180x93 | Настенный | от 1 до 6 | до 6 | 2 | ||
| 12 | нет | нет | |||||
ИР обеспечивают работу со следующими ПП:
- термопреобразователями сопротивления (ТС) по ГОСТ 6651-2009;
- термоэлектрическими преобразователями (ТП) по ГОСТ Р 8.585-2001; а также с унифицированными входными сигналами
- тока и напряжения по ГОСТ 26.011-80;
- частоты по ГОСТ 26.010-80;
- дискретными по ГОСТ 26.013-81.
Модификации основных исполнений ИР могут реализовывать дополнительные функции:
- «А» - архивную память;
- «АВ» - аналоговый выход;
- «Ч» - частотный вход;
- «ЖКИ» - многострочный индикатор;
- «И» - счетчик импульсов;
- «П» - программный регулятор;
- «Т» - таймер;
- «У» - универсальный вход.
ИР поддерживают следующие законы регулирования:
- двухпозиционный (2П);
- трехпозиционный (ЗП);
- пропорциональный двукратно-дифференциальный (ПДД);
- пропорциональный интегрально-дифференциальный (ПИД).
ИР также обеспечивают:
• цифровое задание значений параметров регулирования с клавиатуры;
• включение/выключение канала регулирования;
• энергонезависимое хранение значений параметров регулирования;
• сигнализацию обрыва и короткого замыкания цепи первичных преобразователей;
• индикацию состояния регулирующих устройств;
• обмен данными по интерфейсу RS 232 или RS 485 с ПЭВМ.

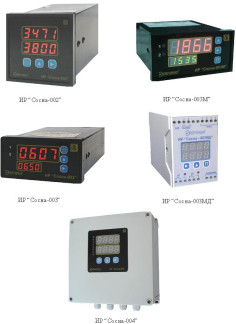

Внешний вид ИР приведен на рисунке 1.
Схемы пломбирования ИР и нанесения знака поверки (клейма - наклейки) приведены на рисунке 2.
К
| Щ | ||
| 1 У О о | ||
| о D | ' | |
| ,J0 0B '--Iflp "Т.КвА-З:? "j | ||
МКТС-11СП?С*1П1
macdiwu^r+tn
Ms: и»
I i. ■ II <j d 11 |'i! 14i .-11.4
JTF “Соска-0 02"
m Г
Щ
© © ©
Эн^гепривор
— Lijj- La:—qlli Lj-U—и 1.1 ' i i.i tl.rj . ^-fT) H H И рЕй В
ИР “C®№a-004rt
{ II-— ■■■'[' в,
MLCT.J t^.flECCiiHfl I|4 SSI п.-11-f-Li:
sO
m
W"¥
1.1QMDIIC41P9I ■>' -I
4 i i 1 5~i ? s-a~Tcl
” ®<ге
F
(ивир1—tts-'-на-
L
ЭиииявГ й
ЛИ ЧЬеюЛЭМЕГ
p
/
Мгстэ / ГыГгТТп!---
\ MJtw iaiK:nikfl
1111П Г 'WTIII
ир чпоенытмтг
Рисунок 2 - Схема пломбирования и нанесения знака поверки (клейма-наклейки)
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре ИР и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программаторов и программ в условиях завода-изготовителя ИР. Наименование ПО индицируется на табло при включении ИР.
Программа верхнего уровня «Sysview», идущая в комплекте с ИР, предназначена для проверки работоспособности ИР при соединении с компьютером и может показывать только время/дату/год (при наличии встроенных часов) и результаты измерения по всем каналам. Никакой математической обработки по результатам измерения не предусмотрено.
ИР имеют автоматический контроль исправности измерительных каналов и программно-кодовую защиту от несанкционированного доступа с клавиатуры в базу данных. Метрологические характеристики ИР нормированы с учётом влияния на них ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| tc6 | tc6 | ver 1.0 | - | - |
| tc12 | tc12 | |||
| tP6 | tP6 | |||
| tP12 | tP12 | |||
| НС6 | НС6 | |||
| НС12 | НС12 | |||
| С03 | С03 | |||
| ^3d | ^3d | |||
| ^3L | ^3L |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
В ИР отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню ИР.
Защита ИР от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус ИР.
Основные метрологические и технические характеристики ИР указаны в таблицах 3 - 5.
Таблица 3. Метрологические характеристики входных каналов ИР
| Тип ТС | Диапазон преобразования,°С | Тип ТП | Диапазон преобразования, °С | Тип входного сигнала | Диапазон входного сигнала |
| по ГОСТ 6651 | по ГОСТ Р 8.585 | по ГОСТ 26.011 | |||
| 100Н | от - 60 до + 180 | ТЖК (J) | от 0 до + 900 | (0 - 75) мВ | |
| 50М | от - 80 до + 200 | ТХА (К) | от 0 до + 1300 | (0 - 100) мВ | |
| 100М | от - 80 до + 200 | TXK (L) | от 0 до + 800 | напряжение | (0 - 5) В |
| 50П | от - 80 до + 600 | ШН (N) | от 0 до + 1300 | (1 - 5) В | |
| 100П | от - 80 до + 600 | ШП13 (R) | от 0 до + 1600 | (0 - 10) В | |
| Pt100 | от - 80 до + 600 | ТПП 10 (S) | от 0 до + 1600 | ток | (0 - 5) мА |
| Pt500 | от - 80 до + 600 | ТПР (В) | от + 600 до + 1800 | (0 - 20) мА | |
| Pt1000 | от - 80 до + 600 | ТВР (А-1) | от 0 до + 2500 | (4 - 20) мА | |
| ТВР (А-2) | от 0 до + 1800 | по ГОСТ 26.010 | |||
| ТВР (А-3) | от 0 до + 1800 | частота | (0 - 8000) Гц | ||
| Пределы допускаемой приведенной погрешности преобразования, % | |||||
| ± 0,5 (с учётом погрешности | |||||
| канала компенсации | |||||
| ± 0,25 | температуры холодного спая со встроенным | ± 0,25 | |||
| термочувствительным элементом) | |||||
| Дискретность показаний | |||||
| 0,1 °С | 1 °С | 1 ед. мл. разряда | |||
Таблица 4. Метрологические характеристики для дополнительных функций ИР
| Модификация | Функция | Диапазон | Дискретность показаний | Пределы допускаемой погрешности |
| Аналоговый выход | «параметр-ток» | (0 - 5) мА (0 - 20) мА (4 - 20) мА | 1 ед. мл. разряда | приведенная ± 1 % |
| «параметр- напряжение» | (0- 10) В | |||
| Счетчик импульсов | измерение количества импульсов | (1 - 9999 103) имп | 1 ед. мл. разряда | относительная ± 0,5 % |
| Таймер | измерение интервала времени | (1 - 9999) с/мин/ч | 1 с/мин/ч | абсолютная ± (510-4 Тх + 0,01) с |
| Тх - измеряемый интервал времени, с | ||||
| Наименование технической характеристики | Значение характеристики для исполнений | ||||
| Сосна- 002 | Сосна- 003 | Сосна- 003М | Сосна- 003МД | Сосна- 004 | |
| Масса, кг, не более | 0,9 | 0,9 | 0,6 | 0,6 | 1,3 |
| Степень защиты по ГОСТ 14254-96 - лицевая сторона - корпус | IP 54 IP 10 | IP 54 IP 10 | IP 54 IP 10 | IP 20 | IP 54 |
| Напряжение питания, В: - переменного тока - постоянного тока | 207 ... 253 (20,4 ... 26,4) 20,4 ... 26,4 | ||||
| Температура окружающего воздуха, °С | от 5 до 40 | ||||
| Относительная влажность окружающего воздуха, %, не более | 95 при 35 °С | ||||
| Потребляемая мощность, В-А (Вт), не более | 10 | ||||
| Средняя наработка на отказ, ч, не менее | 15000 | ||||
| Среднее время восстановления, ч, не более | 4 | ||||
| Средний срок службы, лет, не менее | 10 | ||||
| Продолжительность непрерывной работы, ч, не менее | 24 | ||||
| Группа исполнения по устойчивости к воздействию температуры и влажности окружающей среды | В3 по ГОСТ Р 52931-2008 | ||||
| Группа исполнения по устойчивости к механическим воздействиям | L1 по ГОСТ Р 52931-2008 | ||||
Знак утверждения типа наносится на переднюю панель ИР методом шелкографии и на паспорт типографским способом.
Комплект поставки указан в таблице 6.
Таблица 6. Комплект поставки
| Наименование | Обозначение | Количество |
| Измеритель-регулятор «Сосна-00Х» | РЮД KXX.00.000 | 1 |
| Паспорт | РЮДК.ХХ.00.000ПС | 1 |
| Руководство по эксплуатации | РЮДК.ХХ.00.000РЭ | 1 |
| Программа обмена данными ИР с ПК и описание порядка работы с программой | SysView | 1 |
| Методика поверки | МП.МН 865-2000 | 1 |
| Г арантийный талон | - | 1 |
| Примечания 1 Позиции с символом «X» заполняются в зависимости от исполнения ИР. 2 Программа обмена данными с ПК поставляется для ИР, имеющими интерфейс. | ||
осуществляется в соответствии с документом МП.МН.865-2000 «Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004». Методика поверки», утверждённым БелГИМ 06.07.2012 г.
Перечень основного оборудования для поверки указан в таблице 7.
Таблица 7. СИ, применяемые при проведении поверки ИР
| Наименование | Тип | Основные технические характеристики | |
| диапазон измерения | погрешность | ||
| Магазин сопротивления | Р 4831 | до 111111,1 Ом | ± 0,02/2-10-6 |
| Калибратор-измеритель унифицированных сигналов эталонный | ИКСУ-2000 | Режим воспроизведения: | |
| от 0 до 25 мА от -10 до 100 мВ от 0 до 12 В | ± (10-4I + 1) мкА ± (7 10-5|U| + 3) мкВ ± 3 мВ | ||
| Режим измерения: | |||
| от 0 до 25 мА от 0 до 60 мВ от 0 до 12 В | ± (10-4I + 1) мкА ± 5 мкВ (0,01%) ± 20 мВ | ||
| Термометр лабораторный | ТЛ-4 | от 0 до 50 °С | ± 0,1 °С |
| Частотомер электронносчетный | Ч3-33 | от 10 Гц до 10 МГц | ± 110-7 МГц |
| Г енератор сигналов низкочастотный | ГЗ-118 | от 10 Гц до 10 кГц | ± (l + 50/fH) % |
| Блок питания | Б5-47 | от 0,1 до 29,9 В | ± (0,03 + 0,005 Uh) В |
Метод измерений приведён в следующих руководствах по эксплуатации: РЮДК.03.00.000 РЭ «Измеритель-регулятор «Сосна-002». Руководство по эксплуатации»; РЮДК.04.00.000 РЭ «Измеритель-регулятор «Сосна-003». Руководство по эксплуатации»; РЮДК.04М.00.000 РЭ «Измеритель-регулятор «Сосна-003М». эксплуатации»;
«Измеритель-регулятор «Измеритель-регулятор «Сосна-003МД»
Руководство по Руководство по «Сосна-003М»/И.
РЮДК.04МД.00.000 РЭ эксплуатации»;
РЮДК.04МИ.00.000 РЭ «Счетчик импульсов универсальный Руководство по эксплуатации»;
«Одноканальный измеритель-регулятор «Сосна-003М»/Т.
РЮДК.04МТ.00.000 РЭ Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям-регуляторам «Сосна-002», «Сосна-003», «Сосна-004»
Термопреобразователи сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГОСТ Р 8.585-2001
Термопары. Номинальные статические характеристики преобразования
Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ТУ РБ 3741 8148.003-2000 Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004».
Технические условия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 41 |
| Поверителей | 5 |
| Актуальность данных | 19.09.2024 |
