Преобразователи измерительные мощности трехфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860, 24137-12

Назначение

Преобразователи измерительные мощности трёхфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860 предназначены для измерений активной и реактивной мощности трёхфазных трёхпроводных цепей переменного тока частотой 50 Гц и линейного преобразования измеренного значения в выходные унифицированные сигналы постоянного тока.

Описание

Преобразователи измерительные мощности трёхфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860 (далее - преобразователи) применяются в составе автоматизированной системы управления на промышленном объекте.

Преобразователи выполнены как щитовые приборы и могут устанавливаться в шкафах, закрытых распределительных щитах, комплектных распределительных устройствах на рейку монтажную ТН-35-7,5 ГОСТ Р МЭК 60715-2003 или непосредственно на панель.

Преобразователи изготовляют следующих модификаций:

-    преобразователи измерительные активной и реактивной мощности трехфазного тока Е849 - для цепей с номинальным междуфазным напряжением 100 В; нереверсивные и реверсивные; два аналоговых выхода; питание от измеряемой цепи или от внешней сети;

-    преобразователи измерительные активной мощности трехфазного тока Е859 - для цепей с номинальным междуфазным напряжением 100 В; нереверсивные и реверсивные; один аналоговый выход; питание от измеряемой цепи или от внешней сети;

-    преобразователи измерительные реактивной мощности трехфазного тока Е860 - для цепей с номинальным междуфазным напряжением 100 В; нереверсивные и реверсивные; один аналоговый выход; питание от измеряемой цепи или от внешней сети;

-    преобразователи измерительные активной и реактивной мощности трехфазного тока Е1849 - для цепей с номинальным междуфазным напряжением 380 В; нереверсивные и реверсивные; два аналоговых выхода; питание от внешней сети;

-    преобразователи измерительные активной мощности трехфазного тока Е1859 - для цепей с номинальным междуфазным напряжением 380 В; нереверсивные и реверсивные; один аналоговый выход; питание от внешней сети;

-    преобразователи измерительные реактивной мощности трехфазного тока Е1860 - для цепей с номинальным междуфазным напряжением 380 В; нереверсивные и реверсивные; один аналоговый выход; питание от внешней сети.

Для условного обозначения преобразователей принята буквенно-цифровая система кодирования: Е8ХХу/к-1, E18XXyzk-I, где

ХХ - 49 - для преобразователя активной и реактивной мощности; 59 - для преобразователя активной мощности; 60 - для преобразователя реактивной мощности;

у - буквенное обозначение, определяющее диапазон выходного тока:

-    А - от 0 до 5 мА; В - от 4 до 20 мА; - С - от 0 до 20 мА; Е - от минус 5 до 5 мА;

z - Р - для реверсивного преобразователя; для нереверсивного преобразователя обозначение отсутствует ;

k - 1 - исполнение с питанием от измеряемой цепи; - 2 - исполнение с питанием от внешней сети “~ 50 Hz 220 V”

I - номинальное значение входного тока в амперах.

Преобразователи выполнены по двухэлементной схеме измерения мощности.

Работа преобразователей основана на преобразовании мгновенных значений аналоговых входных сигналов в цифровую форму, вычислении значений измеряемой мощности, пе-

редаче вычисленных значений в цифровом виде через устройство гальванической развязки и обратном преобразовании цифрового сигнала в аналоговый.

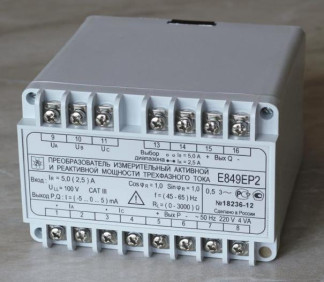

Фотография общего вида преобразователя с указанием места пломбировки приведена на рисунке 1.

Программное обеспечение

Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.

Т аблица 1 - Идентификационные данные метрологически значимого ПО

Примечание - При эксплуатации преобразователей контрольные суммы программных кодов по алгоритму CRC16 проверяются автоматически.

Метрологически значимое встроенное ПО, к которому относятся программные модули, хранится в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания.

Внешний интерфейс связи отсутствует.

Доступ к технологическим разъемам, находящимся внутри корпуса преобразователя, с целью преднамеренного изменения ПО, невозможен без нарушения пломбы и вскрытия корпуса преобразователя.

Метрологические характеристики преобразователей нормированы с учётом влияния на них ПО.

Уровень защиты встроенного программного обеспечения соответствует уровню «С» в соответствии с МИ 3286-2010.

Технические характеристики

Основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Номинальные значения входных сигналов

Примечание - В скобках указано значение для дополнительного предела измерений. Дополнительный предел измерения устанавливается внешней перемычкой между контактами

13 и 14

Таблица 3 - Диапазоны рабочих значений входных сигналов

Таблица 4 - Параметры выходных сигналов

Номинальная функция преобразования линейная в соответствии с формулой

(1)

где 1вых - значение выходного тока;

1вых н, 1вых к - начальное и конечное значения диапазона изменения выходного тока;

Авх н - начальное значения диапазона измерений мощности: - для реверсивных преобразователей определяемое как произведение номинального напряжения, номинального тока, номинального коэффициента мощности со знаком минус и величины V3; - для нереверсивных преобразователей равное нулю;

Авх к - конечное значения диапазона измерений, определяемое как произведение номинального напряжения, номинального тока, номинального коэффициента мощности и величины V3;

Авх - значение измеряемой активной или реактивной мощности.

Пределы допускаемых значений основной приведенной погрешности ± 0,5 % нормирующего значения.

За нормирующее значение принимается конечное значение диапазона изменения выходного сигнала, соответствующее номинальному значению входного тока при номинальных значениях входного напряжения и коэффициента мощности.

Пределы допускаемой дополнительной погрешности:

-    вызванной изменением температуры окружающего воздуха на каждые 10 °С в интервалах от 25 до 60 °С и от минус 40 до 15 °С, установлены равными 0,5 пределов допускаемой основной погрешности;

-    вызванной воздействием относительной влажности воздуха 95 % при нормальном значении температуры, установлены равными 0,5 пределов допускаемой основной погрешности;

-    вызванной отклонением частоты входного сигнала от нормального значения до 45 или до 65 Гц, установлены равными ± 0,2 % нормирующего значения.

Для преобразователей с питанием от измеряемой цепи пределы дополнительной погрешности, вызванной изменением входного напряжения на ± 20 % от номинального значения, установлены равными 0,5 пределов допускаемой основной погрешности.

Время установления выходного тока, с, не более..................................0,5

Пульсации выходного сигнала, %, не более...........................................0,25

Напряжение питающей сети, В............................................................... 187 - 242

Частота питающей сети, Гц.....................................................................48 - 52

Мощность, потребляемая преобразователем, ВА, не более:

-    при питании от внешней сети:

-    от цепи питания

Е849, Е1849 ..................................................................4

Е859, Е1859, Е860, Е1860............................................3

-    от цепи входного сигнала для каждой последовательной цепи..........0,2

-    от цепи входного сигнала для каждой параллельной цепи

Е849, Е859, Е860.......................................................... 0,2

Е1849, Е1859, Е1860.................................................... 0,6

-    при питании от измеряемой цепи для преобразователей Е849, Е859, Е860:

-    от цепи входного сигнала для каждой последовательной цепи..........0,2

-    от цепи входного сигнала для параллельных цепей АВ, СВ ..............0,2

-    от цепи входного сигнала для параллельной цепи АС ........................5

Габаритные размеры, мм..........................................................................120 х80х120

Масса, кг, не более...................................................................................0,9

Средняя наработка до отказа, ч .............................................................. 95000

Средний срок службы, лет ......................................................................15

Рабочие условия применения:

диапазон рабочих температур................................от минус 40 до плюс 60 °С

относительная влажность воздуха..........................95 % при 35 °С

атмосферное давление .............................................от 84 до 106,7 кПа

Степень защиты оболочки IP20 по ГОСТ 14254-96

Требования безопасности по ГОСТ Р 52319-2005. Категория измерений III. Степень загрязнения 2. Тип изоляции - основная.

Требования помехоустойчивости по нормам для оборудования, предназначенного для применения в промышленных зонах, в соответствии с ГОСТ Р 51522.1-2011.

Требования по ограничению эмиссии электромагнитных помех по нормам для оборудования класса А группы 1 ГОСТ Р 51318.11-2006.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на крышке преобразователя и в левом верхнем углу паспорта преобразователя.

Комплектность

В комплект поставки входят: преобразователь (1 шт.), паспорт (1 экз.), руководство по эксплуатации 47113964.2.035РЭ, методика поверки 47113964.2.035МП, упаковка индивидуальная (1 шт.), фиксатор (1 шт.).

Поверка

осуществляется в соответствии с документом 47113964.2.035МП "Преобразователи измерительные мощности трёхфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860. Методика поверки", утвержденным ГЦИ СИ ФГУП «ВНИИМС» 24.09.2012.

Перечень основного оборудования для поверки: многофункциональный калибратор переменного напряжения и тока «Ресурс-К2» (номинальное значение междуфазного напряжения 220-V3 В; 100 В; ПГ ± 0,05 %; номинальное значение силы тока 1 А; 5 А; ПГ ± 0,05 %; значения активной, реактивной мощности с погрешностью ±0,1 %); ваттметр цифровой

СР3010 (пределы измерения напряжения от 30 до 600 В; пределы измерения тока от 50 мА до

10 А; погрешность измерения мощности ± 0,1 %); мультиметр 34401А (предел измерения постоянного напряжения 1 В, погрешность (0,004 % от показания + 0,0007 % от предела), предел измерения постоянного напряжения 10 В, погрешность (0,0035 % от показания + 0,0005 % от предела); сопротивление образцовое Р331, класс точности 0,01.

Сведения о методах измерений

Метод измерений приведён в п.2.3 документа 47113964.2.035РЭ «Преобразователи измерительные мощности трёхфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным мощности трёхфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.009-84. Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений.

ТУ 4227-015-47113964-2012. Преобразователи измерительные мощности трёхфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860. Технические условия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
