| Номер в госреестре | 24219-19 |
| Наименование СИ | Преобразователи измерительные частоты переменного тока |
| Обозначение типа СИ | Е 858ЭС |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2019 |
| Срок свидетельства | 31.05.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные частоты переменного тока Е 858ЭС (в дальнейшем -ИП) предназначены для линейного преобразования частоты переменного тока в унифицированный электрический сигнал постоянного тока.
ИП могут применяться для контроля частоты переменного тока в электрических системах и установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
В основе работы преобразователей используется принцип измерения частоты переменного тока.
Преобразователь выполнен в корпусе из ударопрочного полистирола. Источник питания крепится к основанию корпуса. Над трансформатором к корпусу крепится печатная плата, на которой расположены элементы электрической схемы.
Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала.
Преобразователи выпускаются в двенадцати модификациях (Е 858/1ЭС -Е 858/12ЭС), отличающихся диапазоном измерения преобразуемой частоты и диапазоном изменения выходного сигнала.

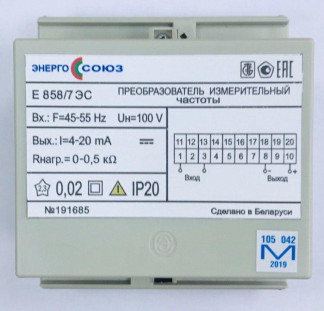

Общий вид ИП приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений на преобразователи приведены на рисунке 2.
ЭНЕРГО (СОЮЗ
ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ частоты
Е 858/7 ЭС
Вх.; F=45-55 Hz Uh=100V
| 11 | 12 | 13 | 14 | 16 | 16 | 17 | 1В | 19120 |
| 1 | 2 | 3 | А | 6 | в | 7 | в | 8 110 |
Вход
т г*
Выпад
Вых.: 1=4-20 mA RHarp.= 0-0,5 кП
& 0,02 П AIP20
Сделано ■ Беларуси
N8191685
105 042
Гч/1
7019
1 - место для нанесения знака поверки в виде оттиска клейма;
2 - место для нанесения знака поверки в виде клейма-наклейки;
3 - место для нанесения оттиска клейма ОТК.
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения преобразователей представлены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E856-58.V06 |
| Номер версии (идентификационный номер) ПО | не ниже 06 |
| Цифровой идентификатор ПО | 57DCAAA30A7D92CB45B0E5EC3DDF9957 |
| Другие идентификационные данные | MD5 |
Метрологические характеристики
Тип и модификация прибора, номинальное значение входного напряжения, диапазоны измерения частоты, номинальное значение частоты, диапазон изменения выходного сигнала, диапазон изменения сопротивление нагрузки приведены в таблице 2.
| Таблица 2 - Метрологические ха | рактеристики | ||||
| Тип, модификация | Номинальное значение входного напряжения, В | Диапазон измерения частоты, Гц | Номинальное значение частоты, Гц | Диапазон изменения выходного сигнала, мA | Диапазон изменения сопротивления нагрузки, кОм |
| Е 858/1ЭС | 100, 220 | от 45 до 55 | 50 | от 0 до 5 | от 0 до 3 |
| Е 858/2ЭС | от 48 до 52 | ||||
| Е 858/3ЭС | от 49 от 51 | ||||
| Тип, модификация | Номинальное значение входного напряжения, В | Диапазон измерения частоты, Гц | Номинальное значение частоты, Гц | Диапазон изменения выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм |
| Е 858/4ЭС | 100, 220 | от 59 до 61 | 60 | от 0 до 5 | от 0 до 3 |
| Е 858/5ЭС | от 58 до 62 | ||||
| Е 858/6ЭС | от 55 до 65 | ||||
| Е 858/7ЭС | от 45 до 55 | 50 | от 4 до 20 | от 0 до 0,5 | |
| Е 858/8ЭС | от 48 до 52 | ||||
| Е 858/9ЭС | от 49 до 51 | ||||
| Е 858/10ЭС | от 59 до 61 | 60 | |||
| Е 858/11ЭС | от 58 до 62 | ||||
| Е 858/12ЭС | от 55 до 65 | ||||
| Примечание - Пределы допускаемой основной приведенной погрешности ИП при сопротивлении нагрузки, указанном в таблице 2, равны ±0,02 % от нормирующего значения во всем диапазоне изменения сопротивления нагрузки. Нормирующее значение равно номинальному значению частоты. | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В: а) от источника напряжения переменного тока частотой 50 Гц; б) от источника напряжения переменного тока частотой 50 Гц или от источника напряжения постоянного тока; в) от источника напряжения постоянного тока г) от измерительной цепи (напряжения переменного тока) | от 198 до 242 (номинальное значение 230) от 85 до 264 (номинальное значение 230) для напряжения переменного тока от 120 до 300 (номинальное значение 230) для напряжения постоянного тока от 18 до 36 (номинальное значение 24) от 80 до 120 (номинальное значение 100) или от 176 до 264 (номинальное значение 230) |
| Мощность, потребляемая ИП: - при питании от цепи входного сигнала, В А, не боле - по входу (при питании от внешнего источника), В А, не более - от цепи питания напряжения переменного тока, В А, не более - от цепи питания напряжения постоянного тока, Вт, не более | 4, 4, 0, 4, 0 0 1 0 |
| Масса, кг, не более | 0,8 |
| Г абаритные размеры (ДхШхВ), мм, не более | 110x125x80 |
| Средняя наработка на отказ | 33000 |
| Средний срок службы, лет | 12 |
| Рабочие условия применения: о/~' - температура окружающего воздуха, С - относительная влажность при температуре +35 о С, %, не более | от -30 до +60 95 |
наносится фотохимическим способом на лицевую панель ИП, а также типографским способом на титульный лист руководства по эксплуатации и паспорт
Комплектность ИП приведена в таблицах 4.
Таблица 3
| Наименование | Обозначение | Количество |
| Преобразователь измерительный частоты переменного тока Е 858ЭС | СКЮИ.411600.003-2002 | 1 |
| Паспорт | СКЮИ.433236.003-2002 ПС | 1 |
| Руководство по эксплуатации | СКЮИ.433647.003-2002 РЭ | 1 |
| Методика поверки | МП.ВТ.041-2002 | 1 |
| Коробка упаковочная | СКЮИ.743832.001 | 1 |
| Примечание - При поставке в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на три ИП | ||
осуществляется по документу МП.ВТ.041-2002 «Преобразователи измерительные частоты переменного тока Е 858ЭС. Методика поверки», утвержденному РУП «Витебский ЦСМС» 23.09.2002 г.
Основные средства поверки:
- мегаомметр Е6-16 (рег. № 61977-15);
- компаратор напряжений Р3003, класс точности 0,0005 (рег. № 7476-79);
- генератор сигналов низкочастотный прецизионный Г3-110, основная относительная погрешность ± 5 10-7 (рег. № 5460-76);
- вольтметр В7-65 (рег. № 20250-06);
- магазин сопротивления измерительный Р33, значение сопротивления от 0,1 до 99999,9 Ом, класс точности 0,2 (рег. № 1321-60);
- мера электрического сопротивления Р3030, значение номинального сопротивления 100 Ом, класс точности 0,002 (рег. № 8238-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса ИП и/или на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус ИП в местах крепления крышки и ставится в паспорте на ИП, при первичной поверке или свидетельстве о поверке, при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 3005221831.003-2002 Преобразователи измерительные частоты переменного тока Е 858ЭС. Технические условия
