Преобразователи измерительные напряжения постоянного тока Е857ЭС, 24220-14

Назначение

Преобразователи измерительные напряжения постоянного тока Е 857ЭС (в дальнейшем - ИП) предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.

Описание

В основе работы ИП используется принцип преобразования постоянного тока в электрический сигнал постоянного тока.

ИП выполнен в корпусе из ударопрочного полистирола. Силовой трансформатор крепится к основанию корпуса. Над трансформатором к корпусу крепятся печатные платы, на которых расположены элементы электрической схемы.

ИП выпускаются в двенадцати модификациях, указанных в таблице 1, отличающихся диапазонами измерения преобразуемого входного сигнала, диапазонами изменения выходного сигнала и временем установления выходного сигнала.

ИП предназначены для непосредственного включения.

По числу преобразуемых электрических величин ИП могут изготавливаться как одноканальными, так и двухканальными, в зависимости от заказа потребителя.

ИП с верхним пределом диапазона измерения 1000 В изготавливаются только одноканальными.

Одноканальные ИП по заказу потребителя могут иметь один, два или три выхода с одинаковыми параметрами сигнала по каждому выходу.

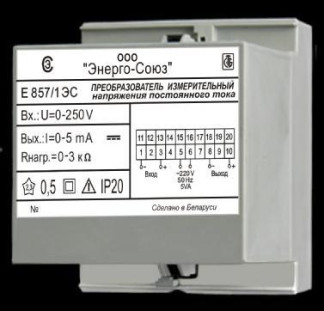

Общий вид Е 857ЭС приведен на рисунке 1.

1    - Место для нанесения оттиска клейма поверителя

Схема защиты от несанкционированного доступа представлена на рисунке 2.

2    - Место для нанесения клейма-наклейки поверителя

3    - Место для нанесения оттиска клейма ОТК

Рисунок 2 - Схема защиты от несанкционированного доступа Метрологические и технические характеристики

Диапазон измерения входных сигналов, диапазон изменения выходного сигнала, нормирующее значение, диапазон изменения сопротивления нагрузки, время установления выходного сигнала, пульсации входного сигнала в зависимости от модификации ИП указаны в таблице 1.

Таблица 1

Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения во всем диапазоне изменения сопротивления нагрузки ± 0,5 %.

Мощность, потребляемая ИП, не более:

1)    от цепи входного сигнала (по каждому каналу), для Е 857/2ЭС, Е 857/12ЭС Г10" В-А, а для других модификаций ИП Е 857ЭС:

-    0,02 ВА для ИП с верхним пределом диапазона измерения входного сигнала 1, 5, 10 В;

-    0,10 В А для ИП с верхним пределом диапазона измерения входного сигнала 60 В;

-    0,15 ВА для ИП с верхним пределом диапазона измерения входного сигнала 100 В;

-    0,20 ВА для ИП с верхним пределом диапазона измерения входного сигнала 150 В;

-    0,35 ВА для ИП с верхним пределом диапазона измерения входного сигнала 250 В;

-    0,70 ВА для ИП с верхним пределом диапазона измерения входного сигнала 500 В;

-    1,00 В-А для ИП с верхним пределом диапазона измерения входного сигнала 1000 В.

2)    от цепи питания:    5 ВА - для одноканальных,

6 В А - для двухканальных ИП Габаритные размеры не превышают    125*110x132 мм

Масса ИП не более    1,0 кг

Средняя наработка на отказ    33000 ч

Среднее время восстановления работоспособного состояния    2 ч

Средний срок службы    12 лет

Рабочие условия применения:

температура окружающего воздуха    от минус 30 до плюс 60 °С

относительная влажность воздуха    95 % при 35 °С

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.

Комплектность

Комплект поставки ИП приведен в таблице 2 Таблица 2

Поверка

осуществляется по документу МП.ВТ.043-2002 «Преобразователи измерительные постоянного тока Е 856ЭС и напряжения постоянного тока Е 857ЭС. Методика поверки», согласованному с РУП «Витебский ЦСМС» 25.09.2002.

Перечень основного оборудования для поверки:

- калибратор программируемый П320, от 10-5 до 10-1 А, от 0 до 1000 В, кл.т.

-    вольтметр В7-65: напряжение постоянного тока от 0 до 2 В, основная погрешность ± 0,02 %;

-    магазин сопротивлений Р33: величина сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2;

-    мера электрического сопротивления Р331: Яном = 100 Ом, класс точности 0,01. Сведения о методиках (методах) измерений

Методы измерений изложены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным напряжения постоянного тока Е 857ЭС

ГОСТ 24855-81    Преобразователи измерительные тока, напряжения, мощности,

частоты, сопротивления аналоговые. Общие технические условия

ТУ РБ 300521831.001-2002 Преобразователи измерительные постоянного тока Е 856ЭС и

напряжения постоянного тока Е 857ЭС. Технические условия

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
