| Номер в госреестре | 24220-19 |
| Наименование СИ | Преобразователи измерительные напряжения постоянного тока |
| Обозначение типа СИ | Е 857ЭС |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2019 |
| Срок свидетельства | 31.07.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные напряжения постоянного тока Е 857ЭС (далее по тексту
- ИП) предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока или напряжения постоянного тока и (или) для преобразования входного сигнала в цифровой код и передачи результатов преобразования на электронную вычислительную машину (далее ЭВМ) и (или) внешнее показывающее устройство (далее -ПУ).
В основе работы ИП используется принцип преобразования постоянного тока в электрический сигнал постоянного тока.
ИП выполнены в корпусе из ударопрочного полистирола. Силовой трансформатор (источник питания) крепится к основанию корпуса. Над трансформатором (источником питания) к корпусу крепятся печатные платы, на которых расположены элементы электрической схемы.
ИП предназначены для непосредственного включения или от наружных шунтов с номинальным значением выходного напряжения 75 мВ или от первичных преобразователей. Модификации ИП приведены в таблицах 1 и 2, отличаются диапазонами измерения преобразуемого входного сигнала и временем установления выходного сигнала.
По числу преобразуемых электрических величин ИП могут изготавливаться как одноканальными, так и двухканальными (кроме модификации-Ц), в зависимости от заказа потребителя.
Одноканальные ИП по заказу потребителя могут иметь один, два или три аналоговых выхода с одинаковыми параметрами сигнала по каждому выходу.

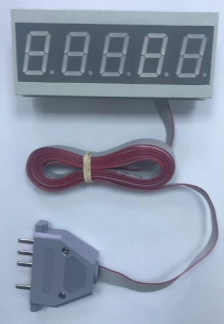

Общий вид 857ЭС и показывающего устройства приведены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений на преобразователи приведены на рисунке 3.
1 - место для нанесения знака поверки в виде оттиска клейма;
2 - место для нанесения знака поверки в виде клейма-наклейки;
3 - место для нанесения оттиска клейма ОТК.
Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение мест для
нанесения знака поверки
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения преобразователей представлены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E856-58.v06 |
| Номер версии (идентификационный номер) ПО | не ниже 06 |
| Цифровой идентификатор ПО | 57DCAAA30A7D92CB45B0E5EC3DDF9957 |
| Другие идентификационные данные | MD5 |
Метрологические характеристики
Тип, модификация, диапазон измерения входных сигналов, диапазон изменения выходного сигнала, номинальное значение выходного сигнала, диапазон изменения сопротивления нагрузки, время установления выходного сигнала, пульсации входного сигнала для всех ИП (кроме модификаций -Ц) указаны в таблице 2.
Таблица 2
| Диапазон измерения преобразуемого | Выходной сигнал | Пульсации входного сиг | ||||
| Тип, модифика- | Диапазон | Номи- наль- ное значе ние | Время уста- нов- ления, мс | Диапазон изменения сопротивления нагрузки, кОм | ||
| ция | входного сигнала, В | изменения | нала, %, не более | |||
| Е 857/1ЭС | от 0 до 1 | от 0 до 5 мА | 5 мА | 500 | от 0 до 3 | |
| Е 857/11ЭС | от 0 до 5 | 5 | ||||
| Е 857/2ЭС | от 0 до 10 | от 0 до 5 В | 5 В | 500 | от 1 до 100 | |
| Е 857/12ЭС | от 0 до 60 | 5 | ||||
| Е 857/3 ЭС | от 0 до 100 | 500 | ||||
| Е 857/13ЭС | от 0 до 150 от 0 до 250 от 0 до 500 от 0 до 1000 | от 4 до 20 мА от 0 до 20 мА | 20 мА | 5 | от 0 до 0,5 | |
| Е 857/4ЭС | от -1 до +1 от -5 до +5 от -10 до +10 от -60 до +60 от -100 до +100 от -150 до +150 от -250 до +250 от -500 до +500 от -1000 до +1000 | от -5 до +5 мА | 500 | 15 | ||
| Е 857/14ЭС | 5 мА | 5 | от 0 до 3 | |||
| Е 857/5ЭС | от 0 до 5 мА1 | 500 | ||||
| Е 857/15ЭС | 5 | |||||
| Е 857/6ЭС | от 4 до 20 мА2 | 20 мА | 500 | от 0 до 0,5 | ||
| Е 857/16ЭС | от 0 до 20 мА3 | 5 | ||||
| Е 857/7ЭС | 500 | от 1 до 100 (5 | ||||
| Е 857/17ЭС | от -5 до +5 В от -10 до +10 В | 5 В 10 В | 5 | В) от 2 до 100 (10 В) | ||
Для модификаций Е 857ЭС-Ц: тип, модификация, наличие порта RS-485 (далее - выход 1), порта ПУ (далее - выход 2), аналогового выхода (далее - выход 3) указаны в таблице 3; диапазон измерения входного сигнала, диапазон изменения сигнала и его номинальное значение на выходе 3, сопротивление нагрузки на выходе 3 соответствуют указанным таблице 4.
Таблица 3
| Тип, модификация | Выход 1 (порт RS-485) | Выход 2 (порт ПУ) | Выход 3 (аналоговый выход) |
| Е857/1ЭС-Ц | Есть | Есть | Нет |
| Е857/2ЭС-Ц | Есть | Нет | |
| Е857/3ЭС-Ц | Нет | Есть | |
| Е857/4ЭС-Ц | Есть | Есть | Есть |
| Е857/5ЭС-Ц | Есть | Нет | |
| Е857/6ЭС-Ц | Нет | Есть |
Таблица 4
| Тип ИП | Диапазоны измерения входного сигнала Авх, В | Диапазоны изменения сигнала на выходе 3 | Номинальное значение сигнала на выходе 3 | Диапазон изменения сопротивление нагрузки на выходе 3, кОм |
| Е 857ЭС-Ц | от 0 до 1 от 0 до 5 от 0 до 10 от 0 до 60 от 0 до 100 от 0 до 150 от 0 до 250 от 0 до 400 от 0 до 500 | от 0 до 5 мА | 5 мА | от 0 до 3 |
| от 4 до 20 мА | 20 мА | от 0 до 0,5 | ||
| от 0 до 20 мА | 20 мА | от 0 до 0,5 | ||
| от 0 до 5 В | 5 В | от 1 до 100 | ||
| от 0 до 10 В | 10 В | от 2 до 100 | ||
| от -1 до +1 от -5 до +5 от -10 до +10 от -60 до +60 от -100 до +100 от -150 до +150 от -250 до +250 от -400 до +400 от -500 до +500 | от -5 до +5 мА от 0 до 5 мА* | 5 мА | от 0 до 3 | |
| от 4 до 20 мА** | 20 мА | от 0 до 0,5 | ||
| от 0 до 20 мА*** | 20 мА | от 0 до 0,5 | ||
| от -5 до +5 В | 5 В | от 1 до 100 | ||
| от -10 до +10 В | 10В | от 2 до 100 | ||
| ения выходного аналогового сигнала с условным нулевым дения выходного аналогового сигнала с условным нулевым едения выходного аналогового сигнала с условным нулевым | ||||
| * Диапазон воспроизвед значением 2,5 мА ** Диапазон воспроизве значением 12 мА *** Диапазон воспроизв значением 10 мА | ||||
Пределы допускаемой основной приведенной погрешности ИП во всем диапазоне изменения сопротивления нагрузки равны ±0,5 % от нормирующего значения сигнала, равного:
1) для выхода 1 (RS-485):
- 5000 единиц;
2) для выхода 2 (порт ПУ):
- номинальному значению входного сигнала при непосредственном включении;
- большему (по модулю) из пределов измерения сигнала на входе шунта или первичного измерительного преобразователя при включении от шунта или первичного преобразователя, в соответствующих единицах измерения;
3) для выхода 3 (аналоговый выход):
- 5 мА для диапазонов изменения выходного сигнала от 0 до 5 мА, от -5 до +5 мА;
- 20 мА для диапазонов изменения выходного сигнала от 4 до 20 мА, от 0 до 20 мА;
- 5 В для диапазонов изменения выходного сигнала от 0 до 5 В, от -5 до +5 В;
- 10 В для диапазонов изменения выходного сигнала от 0 до 10 В, от -10 до +10 В.
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В: а) от источника напряжения переменного тока частотой 50 Гц; б) от источника напряжения переменного тока частотой 50 Гц или от источника напряжения постоянного тока; в) от источника напряжения постоянного тока. | от 198 до 242 (номинальное значение 230) от 85 до 264 (номинальное значение 230) для напряжения переменного тока от 120 до 300 (номинальное значение 230) для напряжения постоянного тока от 18 до 36 (номинальное значение 24) |
| Мощность, потребляемая ИП: от цепи питания напряжения переменного тока, В А, не более от цепи питания напряжения постоянного тока, Вт, не более от цепи входного сигнала по каждому входу, Вт, не более | 5.00 для всех одноканальных ИП (кроме модификаций -Ц, имеющий выход 2) 6.00 для всех двухканальных ИП 10.00 для всех ИП модификации-Ц, имеющих выход 2 5.00 для всех одноканальных ИП (кроме модификаций -Ц, имеющих выход 2) 6.00 для всех двухканальных ИП 10.00 для всех ИП модификации-Ц, имеющих выход 2 0,02 для ИП с верхними пределами диапазона измерения входного сигнала 1, 5, 10 В; 0,10 для ИП с верхним пределом диапазона измерения входного сигнала 60 В; 0,15 для ИП с верхним пределом диапазона измерения входного сигнала 100 В; 0,20 для ИП с верхним пределом диапазона измерения входного сигнала 150 В; 0,35 для ИП с верхним пределом диапазона измерения входного сигнала 250 В; 0,70 для ИП с верхним пределом диапазона измерения входного сигнала 500 В; 1.00 для ИП с верхним пределом диапазона измерения входного сигнала 1000 В. |
| Масса, кг, не более: ИП ПУ | 1,5 0,4 |
| Г абаритные размеры (ДхШхВ), мм, не более: ИП ПУ | 110x125x132 130x60x30 |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 33000 |
| Средний срок службы, лет | 12 |
| Рабочие условия применения: о/~' - температура окружающего воздуха, С - относительная влажность при температуре +35 о С, %, не более | от -30 до +60 95 |
наносится фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность приведена в таблицах 6 и 7 для всех ИП кроме модификаций -Ц и для модификаций -Ц соответственно.
Таблица 6 - Комплектность ИП для всех ИП кроме модификаций -Ц
| Наименование | Обозначение | Количество |
| Преобразователь измерительный напряжения постоянного тока Е 857ЭС | СКЮИ.411600.001 | 1 |
| Паспорт | СКЮИ.411600.001-01 ПС | 1 |
| Руководство по эксплуатации | СКЮИ.411600.001 РЭ | 1 |
| Методика поверки | МП.ВТ.043-2002 | 1 |
| Коробка упаковочная | СКЮИ.743832.001-01 | 1 |
| *Планка | УИМЯ.741134.024 | 1 |
| *Винт | М3-6§ х 12 48 016 | 2 |
| *Винт | М3-6§ х 14 48 016 | 2 |
| *Г айка | М3 7Н 5 016 | 4 |
| *Шайба | 3 65Г 019 | 4 |
| *Шайба | 3 01 019 | 4 |
| * Держатель | TSH 35 | 1 |
| Примечание - При поставке партии ИП в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на каждые три ИП. Монтажные части, обозначенные знаком «*», поставляются по особому заказу для установки ИП на шину DIN-35. | ||
Таблица 7 - Комплектность ИП для модификаций -Ц
| Наименование | Обозначение | Количество |
| Преобразователь измерительный напряжения постоянного тока Е 857ЭС-Ц | УИМЯ.411600.048 | 1 |
| Шнур для одноканальных ИП | УИМЯ.640503.012 | 1** |
| Показывающее устройство ПУ | УИМЯ.686397.001 | 1** |
| Коробка упаковочная | СКЮИ.743832.001-01 | 1 |
| Паспорт | УИМЯ.411600.048 ПС | 1 |
| Руководство по эксплуатации | УИМЯ.411600.001 РЭ | 1*** |
| CD-диск с демонстрационным программным обеспечением | 1 | |
| Методика поверки | МП.ВТ.043-2002 | 1 |
| *Планка | УИМЯ.741134.024 | 1 |
| *Винт | М3-6§ х 12 48 016 | 2 |
| Наименование | Обозначение | Количество |
| *Винт | М3^ х 14 48 016 | 2 |
| *Г айка | М3 7Н 5 016 | 4 |
| *Шайба | 3 65Г 019 | 4 |
| *Шайба | 3 01 019 | 4 |
| * Держатель | TSH 35 | 1 |
| *Монтажные части поставляются по особому заказу для установки ИП на шину DIN-35. ** Поставляются с ИП имеющими выход 2. ***При поставке партии ИП в один адрес прилагается один экземпляр на 3 ИП. | ||
осуществляется по документу МП.ВТ.043-2002 «Преобразователи измерительные постоянного тока Е 856ЭС и напряжения постоянного тока Е 857ЭС. Методика поверки», утвержденному РУП «Витебский ЦСМС» 25.09.2002 г.
Основные средства поверки:
- мегаомметр Е6-16 (рег. № 61977-15);
- калибратор программируемый П320, диапазоны калиброванных напряжений от 0 до 1000 В, диапазон калиброванных токов от 0,00001 до 0,1 А (рег. № 7493-79);
- вольтметр В7-65 (рег. № 20250-06);
- магазин сопротивления измерительный Р33, значение сопротивления от 0,1 до 99999,9 Ом, класс точности 0,2 (рег. № 1321-60);
- катушка электрического сопротивления Р331, значение номинального сопротивления 100 Ом, класс точности 0,01 (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса ИП и/или на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус ИП в местах крепления крышки и ставится в паспорте на ИП, при первичной поверке или свидетельстве о поверке, при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300521831.001-2002 Преобразователи измерительные постоянного тока Е 856ЭС и напряжения постоянного тока Е 857ЭС. Технические условия
