| Номер в госреестре | 24223-20 |
| Наименование СИ | Преобразователи измерительные суммирующие постоянного тока |
| Обозначение типа СИ | Е 851ЭС |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2020 |
| Срок свидетельства | 30.07.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные суммирующие постоянного тока (далее - преобразователи) предназначены для линейного преобразования суммы входных сигналов постоянного тока в унифицированный выходной сигнал постоянного тока.
ИП могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
В основе работы ИП используется принцип суммирования входных сигналов. Преобразователь выполнен в корпусе из ударопрочного полистирола. Силовой трансформатор крепится к основанию корпуса. Над трансформатором к корпусу крепятся печатные платы, на которых расположены элементы электрической схемы.
Преобразователи измерительные Е 851ЭС выпускаются в четырех модификациях, приведенных в таблице 1, отличающихся количеством входов, диапазоном измерения входных сигналов, диапазоном изменения выходного сигнала.

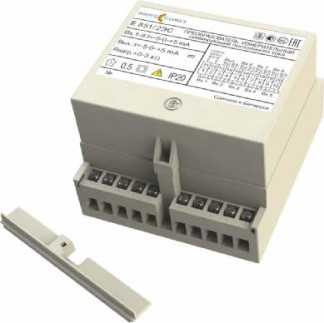

Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа с указанием мест для нанесения оттисков клейм и расположения наклеек приведена на рисунке 2.
1 - место для нанесения знака поверки в виде оттиска клейма
2 - место для нанесения знака поверки в виде клейма-наклейки
3 - место для нанесения оттиска клейма ОТК
Рисунок 2 - схема пломбировки от несанкционированного доступа и обозначение мест для
нанесения знака поверки
отсутствует.
Модификации, количество входов, диапазон измерения входных сигналов, диапазон изменения выходного сигнала, нормирующее значение выходного сигнала, диапазон изменения сопротивления нагрузки указаны в таблице 1
Таблица 1
| Тип, модифи кация | Количество входов | Диапазон измерения входных сигналов, мА | Диапазон изменения выходного сигнала, мА | Нормирующее значение выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм |
| Е 851/1ЭС | 5 | от -5 до 0 до +5 | от -5 до 0 до +5 | 5 | от 0 до 3 |
| Е 851/2ЭС | 8 | ||||
| Е 851/3ЭС | 5 | от 0 до 5 | от 4 до 20 | 20 | от 0 до 0,5 |
| Е 851/4ЭС | 8 |
Пределы допускаемой основной приведенной погрешности равны ±0,5 % от нормирующего значения выходного сигнала во всем диапазоне изменения сопротивления нагрузки. Технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Рабочая температура окружающего воздуха, °С | от -30 до +60 |
| Относительная влажность окружающего воздуха при температуре +35 °С, %, не более | 95 |
| Мощность, потребляемая, ВА, не более: | 4 |
| Габаритные размеры (ШхДхВ), мм, не более | 125x110x80 |
| Масса, кг, не более | 1,0 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 33000 |
наносится на лицевую панель преобразователей фотохимическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность преобразователей представлена в таблице 3.
Таблица 3
| Обозначение документа | Наименование и условное обозначение | Количество |
| СКЮИ. 411600.002-2002 | Преобразователь измерительный суммирующий постоянного тока Е 851ЭС | 1 |
| СКЮИ. 433236.002-2002 ПС | Паспорт | 1 |
| СКЮИ. 433647.002-2002 РЭ | Руководство по эксплуатации | 1 |
| МП.ВТ. 042-2002 | Методика поверки | 1 |
| СКЮИ.743832. 001 | Коробка упаковочная | 1 |
| Примечание - При поставке в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на каждые три ИП. | ||
осуществляется по документу МП.ВТ.042-2002 «Преобразователи измерительные суммирующие постоянного тока Е 851ЭС. Методика поверки», согласованному РУП «Витебский ЦСМС» 20.09.2002.
Основные средства поверки:
- мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 61977-15);
- калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде 7493-79);
- вольтметр В7-65 (регистрационный номер в Федеральном информационном фонде 20250-06);
- магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
- катушка сопротивления образцовая Р331 номиналом 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса преобразователя и/или на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус преобразователя в местах крепления крышки и ставится в паспорте на преобразователь, при первичной поверке или свидетельстве о поверке, при периодической.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300521831.002-2002 Преобразователи измерительные суммирующие постоянного тока Е 851ЭС. Технические условия
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
