| Номер в госреестре | 24255-14 |
| Наименование СИ | Преобразователи измерительные постоянного тока |
| Обозначение типа СИ | Е856ЭС |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Преобразователи измерительные постоянного тока Е 856ЭС (в дальнейшем - ИП) предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.
В основе работы ИП используется принцип преобразования постоянного тока в электрический сигнал постоянного тока.
ИП выполнен в корпусе из ударопрочного полистирола. Силовой трансформатор крепится к основанию корпуса. Над трансформатором к корпусу крепятся печатные платы, на которых расположены элементы электрической схемы.
ИП предназначены для включения непосредственно или от наружных шунтов с номинальным значением выходного напряжения 75 мВ.
ИП с наружными шунтами предназначены для включения в цепи с рабочим напряжением, не превышающим 1000 В.
ИП выпускаются в 30 модификациях, указанных в таблице 1, отличающихся диапазонами измерения преобразуемого входного сигнала, диапазонами изменения выходного сигнала и временем установления выходного сигнала.
По числу преобразуемых электрических величин ИП могут изготавливаться как одноканальными, так и двухканальными, в зависимости от заказа потребителя.
Одноканальные ИП по заказу потребителя могут иметь один, два или три выхода с одинаковыми параметрами сигнала по каждому выходу.

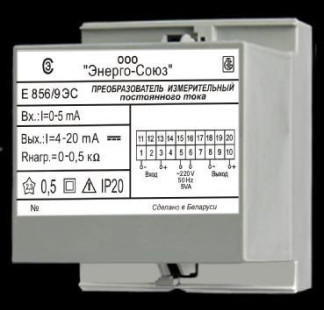

Общий вид Е 856ЭС приведен на рисунке 1.
Схема защиты от несанкционированного доступа представлена на рисунке 2.
Тип, модификация, диапазон измерения преобразуемого входного сигнала, диапазон изменения, номинальное значение и время установления выходного сигнала, диапазон изменения сопротивления нагрузки и пульсации входного сигнала указаны в таблице 1
Таблица 1
| Тип, модифи кация | Диапазон измерения преобразуе мого входного сигнала | Выходной сигнал | Диапазон изменения сопротивле ния нагрузки, кОм | Пульсации входного сигнала, % | ||
| Диапазон изменения | Номинально е значение | Время устано вления | ||||
| Е 856/1ЭС | 0-75 мВ | 0-5 мА | 5 мА | 500 | 0-3,0 | До 15 |
| Е 856/21ЭС | 5 | |||||
| Е 856/2ЭС | 0-75 мВ | 0-5 В | 5 В | 500 | 1-100,0 | |
| Е 856/22ЭС | 5 | |||||
| E 856/3 ЭС | ±75 мВ | ±5 мА | 5 мА | 500 | 0-3,0 | |
| E 856/23ЭС | 5 | |||||
| E 856/4ЭС | ±75 мВ | ±5 В | 5 В | 500 | 1-100,0 | |
| E 856/24ЭС | 5 | |||||
| E 856/5ЭС | 0-75 мВ | 0-5 мА | 5 мА | 500 | 0-3,0 | До 100 |
| E 856/6ЭС | 4-20 или 0-20 мА | 20 мА | 500 | 0-0,5 | ||
| E 856/7ЭС | 0-75 мВ | 4-20 или 0-20 мА | 20 мА | 500 | 0-0,5 | До 15 |
| E 856/27ЭС | 5 | |||||
| Е 856/8ЭС | ±75 мВ | 4-12-20 или 0-10-20 мА | 500 | |||
| Е 856/28ЭС | 5 | |||||
| Е 856/9ЭС | 0-5 мА | 4-20 или 0-20 мА | 500 | |||
| Е 856/29ЭС | 5 | |||||
| Е 856/10ЭС | 4-20 мА | 0-5 мА | 5 мА | 500 | 0-3,0 | |
| Е 856/30ЭС | 5 | |||||
| Е 856/11ЭС | 0-20 мА | 0-5 мА | 500 | |||
| Е 856/31ЭС | 5 | |||||
| Е 856/12ЭС | 4-20 мА | 0-20 мА | 20 мА | 500 | 0-0,5 | |
| Е 856/32ЭС | 5 | |||||
| Е 856/13ЭС | 0-20 мА | 4-20 или 0-20 мА | 500 | |||
| Е 856/33ЭС | 5 | |||||
| Е 856/14ЭС | ±5 мА | 4-12-20 или 0-10-20 мА | 500 | |||
| Е 856/34ЭС | 5 | |||||
| Е 856/15ЭС | 0-5 мА | 0-5 мА | 5 мА | 500 | 0-3,0 | |
| Е 856/35ЭС | 5 | |||||
| Е 856/16ЭС | ±5 мА | ± 5 мА | 500 | |||
| Е 856/36ЭС | 5 | |||||
Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного сигнала во всем диапазоне изменения сопротивления нагрузки ± 0,5 %.
Рабочие условия применения:
температура окружающего воздуха от минус 30 до плюс 60 °С относительная влажность воздуха 95 % при 35 °С
Мощность, потребляемая ИП от цепи входного сигнала, не превышает 0,001 В-А Мощность, потребляемая от цепи питания, не более: 5,0 В-А для одноканальных ИП.
6,0 В-А для двухканальных ИП. Габаритные размеры не превышают 125*110x132 мм
Масса ИП не более 1,0 кг
Средняя наработка на отказ 33 000 ч
Средний срок службы 12 лет
Знак утверждения типа наносится фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплект поставки ИП приведен в таблице 2 Таблица 2
| Обозначение | Наименование | Количество |
| СКЮИ.411600.001 | Преобразователь измерительный постоянного тока Е 856ЭС | 1 |
| СКЮИ.411600.001 ПС | Паспорт | 1 |
| СКЮИ.411600.001 РЭ | Руководство по эксплуатации | 1* |
| МП.ВТ.043-2002 | Методика поверки | 1* |
| СКЮИ.743832.01 | Коробка упаковочная | 1 |
| *При поставке партии | ИП в один адрес прилагается один экземпляр на 3 ИП | |
осуществляется по документу МП.ВТ.043-2002 «Преобразователи измерительные постоянного тока Е 856ЭС и напряжения постоянного тока Е 857ЭС. Методика поверки», согласованному с РУП «Витебский ЦСМС» 25.09.2002.
Перечень основного оборудования для поверки:
- калибратор программируемый П320, от 10-5 до 10-1 А, от 0 до 1000 В, кл.т.
0,005;
- вольтметр В7-65: напряжение постоянного тока от 0 до 2 В, основная погрешность ± 0,02%);
- магазин сопротивлений Р33: величина сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2;
- мера электрического сопротивления Р331: Rном = 100 Ом, класс точности 0,01.
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным постоянного тока Е 856ЭС
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности,
частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300521831.001-2002 Преобразователи измерительные постоянного тока Е 856ЭС и
напряжения постоянного тока Е 857ЭС. Технические условия
