| Номер в госреестре | 24255-19 |
| Наименование СИ | Преобразователи измерительные постоянного тока |
| Обозначение типа СИ | Е856ЭС |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2019 |
| Срок свидетельства | 31.07.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи измерительные постоянного тока Е 856ЭС (в дальнейшем - ИП), предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока или напряжения постоянного тока и (или) для преобразования входного сигнала в цифровой код и передачи результатов преобразования на электронную вычислительную машину (далее - ЭВМ) и (или) внешнее показывающее устройство (далее - ПУ).
ИП могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
В основе работы ИП используется принцип преобразования постоянного тока в электрический сигнал постоянного тока.
ИП выполнены в корпусе из ударопрочного полистирола. Силовой трансформатор (или источник питания) крепится к основанию корпуса. Над трансформатором (источником питания) к корпусу крепятся печатные платы, на которых расположены элементы электрической схемы.
ИП предназначены для непосредственного включения или для включения от наружных шунтов с номинальным значением выходного напряжения 75 мВ, или от первичных преобразователей.
Модификации ИП, приведены в таблицах 2 и 3, отличающихся диапазонами измерения преобразуемого входного сигнала, диапазонами изменения выходного сигнала и временем установления выходного сигнала. Модификации, имеющие порт ПУ, комплектуются показывающим устройством ПУ-25 и имеют встроенный источник напряжения 5 В для питания ПУ.
По числу преобразуемых электрических величин ИП могут изготавливаться как одноканальными, так и двухканальными (кроме модификации -Ц), в зависимости от заказа потребителя.
Одноканальные ИП по заказу потребителя могут иметь один, два или три аналоговых выхода с одинаковыми параметрами сигнала по каждому выходу.

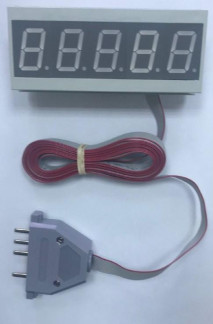

Общий вид 856ЭС и показывающего устройства приведены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений на преобразователи приведены на рисунке 3.
, ЭНЕРГО^СОЮЗ
ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ _постоянного тока
Е856/7ЭС
о, . IM-TSmV
Вых.: 1=4-20 тА Rnarp.=0-0,5 кП
| 11 | 12 | 13 | И | 16 | 1ft | irjw | 1» | 20 |
| 1 | 2 | J | 4 | В | e | 7 j ft | 0 | 10 |
-220V «0 Hi flV-A
№191662
Сдшию * Cfwpyoi |
1 - место для нанесения знака поверки в виде оттиска клейма;
2 - место для нанесения знака поверки в виде клейма-наклейки;
3 - место для нанесения оттиска клейма ОТК.
Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение мест для
нанесения знака поверки
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения преобразователей представлены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E856-58.V06 |
| Номер версии (идентификационный номер) ПО | не ниже 06 |
| Цифровой идентификатор ПО | 57DCAAA30A7D92CB45B0E5EC3DDF9957 |
| Другие идентификационные данные | MD5 |
Метрологические характеристики
Тип, модификация, диапазон измерения преобразуемого входного сигнала, диапазон изменения, номинальное значение и время установления выходного сигнала, диапазон изменения сопротивления нагрузки и пульсации входного сигнала для всех ИП (кроме модификаций -Ц) указаны в таблице 2.
Таблица 2 - Диапазоны измерения преобразуемого входного сигнала, диапазон изменения и номинальное значение выходного сигнала, время установления выходного сигнала, диапазон сопротивления нагрузки, пульсация выходного сигнала_
| Тип, модифика ция | Диапазон измерения преобразуемого входного сигнала | Выходной сигнал | Диапазон изменения сопротивления нагрузки, кОм | Пульсации входного сигнала, %, не более | ||
| Диапазон изменения | Номинальное значение | Время уста-новле-ния, мс | ||||
| Е 856/1ЭС | от 0 до 75 мВ | от 0 до 5 мА | 5 мА | 500 | от 0 до 3 | 15 |
| Е 856/21ЭС | 5 | |||||
| Е 856/2ЭС | от 0 до 75 мВ | от 0 до 5 В | 5 В | 500 | от 1 до 100 | |
| Е 856/22ЭС | 5 | |||||
| E 856/3ЭС | от -75 до +75 мВ | от -5 до +5 мА | 5 мА | 500 | от 0 до 3 | |
| E 856/23ЭС | 5 | |||||
| E 856/4ЭС | от -75 до +75 мВ | от -5 до +5 В | 5 В | 500 | от 1 до 100 | |
| E 856/24ЭС | 5 | |||||
| E 856/5ЭС | от 0 до 75 мВ | от 0 до 5 мА | 5 мА | 500 | от 0 до 3 | 100 |
| E 856/6ЭС | от 4 до 20 мА от 0 до 20 мА | 20 мА | 500 | от 0 до 0,5 | ||
| E 856/7ЭС | от 0 до 75 мВ | от 4 до 20 мА от 0 до 20 мА | 20 мА | 500 | от 0 до 0,5 | 15 |
| E 856/27ЭС | 5 | |||||
| Е 856/8ЭС | от -75 до +75 мВ | от 4 до 20 мА* от 0 до 20 мА** | 500 | |||
| Е 856/28ЭС | 5 | |||||
| Е 856/9ЭС | от 0 до 5 мА | от 4 до 20 мА от 0 до 20 мА | 500 | |||
| Е 856/29ЭС | 5 | |||||
| Е 856/10ЭС | от 4 до 20 мА | от 0 до 5 мА | 5 мА | 500 | от 0 до 3 | |
| Е 856/30ЭС | 5 | |||||
| Е 856/11ЭС | от 0 до 20 мА | от 0 до 5 мА | 500 | |||
| Е 856/31ЭС | 5 | |||||
| Е 856/12ЭС | от 4 до 20 мА | от 0 до 20 мА | 20 мА | 500 | от 0 до 0,5 | |
| Е 856/32ЭС | 5 | |||||
| Е 856/13ЭС | от 0 до 20 мА | от 4 до 20 мА от 0 до 20 мА | 500 | |||
| Е 856/33ЭС | 5 | |||||
| Е 856/14ЭС | от -5 до +5 мА | от 4 до 20 мА* от 0 до 20 мА** | 500 | |||
| Е 856/34ЭС | 5 | |||||
| Тип, модифика ция | Диапазон измерения преобразуемого входного сигнала | Выходной сигнал | Диапазон изменения сопротивления нагрузки, кОм | Пульса ции входного сигнала, % | ||
| Диапазон изменения | Номинальное значение | Время уста-новле-ния, мс | ||||
| Е 856/15ЭС | от 0 до 5 мА | от 0 до 5 мА | 5 мА | 500 | от 0 до 3 | 15 |
| Е 856/35ЭС | 5 | |||||
| Е 856/16ЭС | от -5 до 5 мА | от -5 до +5 мА | 500 | |||
| Е 856/36ЭС | 5 | |||||
| * Диапазон воспроизведения выходного аналогового сигнала с условным нулевым значением 12 мА ** Диапазон воспроизведения выходного аналогового сигнала с условным нулевым значением 10 мА | ||||||
Для модификаций -Ц тип, модификация, наличие порта RS-485 (далее - выход 1), порта ПУ (далее - выход 2), аналогового выхода (далее - выход 3) указанны в таблице 3.
Таблица 3
| Тип, модификация | Выход 1 (порт RS-485) | Выход 2 (порт ПУ) | Выход 3 (аналоговый выход) |
| Е 856/1ЭС-Ц | Есть | Есть | |
| Е 856/2ЭС-Ц | Есть | Нет | Нет |
| Е 856/3 ЭС-Ц | Нет | Есть | |
| Е 856/4ЭС-Ц | Есть | Есть | |
| Е 856/5ЭС-Ц | Есть | Нет | Есть |
| Е 856/6ЭС-Ц | Нет | Нет |
Диапазон измерения входного сигнала, диапазон изменения сигнала и его номинальное значение на выходе 3, сопротивление нагрузки на выходе 3 соответствуют указанным в таблице 4.
Таблица 4
| Тип ИП | Диапазоны измерения входного сигнала, Авх | Диапазоны изменения сигнала на выходе 3 | Номинальное значение сигнала на выходе 3 | Диапазон изменения сопротивление нагрузки на выходе 3, кОм | Пульсации входного сигнала, %, не более |
| Е 856ЭС-Ц | от 0 до 75 мВ от 0 до 5 мА от 4 до 20 мА от 0 до 20 мА | от 0 до 5 мА | 5 мА | от 0 до 3 | 15 (100 по особому заказу для входного сигнала от 0 до 75 мВ) |
| от 4 до 20 мА | 20 мА | от 0 до 0,5 | |||
| от 0 до 20 мА | 20 мА | от 0 до 0,5 | |||
| от 0 до 5 В | 5 В | от 1 до 100 | |||
| от 0 до 10 В | 10 В | от 2 до 100 | |||
| от 0 до 5 мА* от 4 до 20 мА** от -5 до +5 мА от 0 до 20 мА*** от -75 до +75 мВ | от -5 до +5 мА от 0 до 5 мА* | 5 мА | от 0 до 3 | ||
| от 4 до 20 мА** | 20 мА | от 0 до 0,5 | |||
| от 0 до 20 мА*** | 20 мА | от 0 до 0,5 | |||
| от -5 до +5 В | 5 В | от 1 до 100 | |||
| от -10 до +10 В | 10 В | от 2 до 100 |
| Тип ИП | Диапазоны измерения входного сигнала, Авх | Диапазоны изменения сигнала на выходе 3 | Номинальное значение сигнала на выходе 3 | Диапазон изменения сопротивление нагрузки на выходе 3, кОм | Пульсации входного сигнала, %, не более |
| ения выходного аналогового сигнала с уловным нулевым щения выходного аналогового сигнала с уловным нулевым едения выходного аналогового сигнала с уловным нулевым | |||||
| * Диапазон воспроизве; значением 2,5 мА ** Диапазон воспроизве значением 12 мА *** Диапазон воспроизв значением 10 мА | |||||
Пределы допускаемой основной приведенной погрешности ИП во всем диапазоне изменения сопротивления нагрузки равны ±0,5 % от нормирующего значения сигнала, равного:
1) для выхода 1(RS-485):
- 5000 единиц;
2) для выхода 2(порт ПУ):
- номинальному значению входного сигнала при непосредственном включении;
- большему (по модулю) из пределов измерения сигнала на входе шунта или первичного измерительного преобразователя при включении от шунта или первичного преобразователя, в соответствующих единицах измерения;
3) для выхода 3(аналоговый выход):
- 5 мА для диапазонов изменения выходного сигнала от 0 до 5 мА, от -5 до +5 мА;
- 20 мА для диапазонов изменения выходного сигнала от 4 до 20 мА, от 0 до 20 мА;
- 5 В для диапазонов изменения выходного сигнала от 0 до 5 В, от -5 до +5 В;
- 10 В для диапазонов изменения выходного сигнала от 0 до 10 В, от -10 до +10 В.
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В: а) от источника напряжения переменного тока частотой 50 Гц; б) от источника напряжения переменного тока частотой 50 Гц или от источника напряжения постоянного тока; в) от источника напряжения постоянного тока | от 198 до 242 (номинальное значение 230) от 85 до 264 (номинальное значение 230) для напряжения переменного тока от 120 до 300 (номинальное значение 230) для напряжения постоянного тока от 18 до 36 (номинальное значение 24) |
| Мощность, потребляемая ИП: от цепи питания напряжения переменного тока, В А, не более от цепи питания напряжения постоянного тока, В А, не более от цепи входного сигнала, Вт, не более | 5.00 для всех одноканальных ИП (кроме модификаций -Ц, имеющий выход 2) 6.00 для всех двухканальных ИП 10.00 для всех ИП модификации-Ц, имеющих выход 2 5.00 для всех одноканальных ИП (кроме модификаций -Ц, имеющих выход 2) 6.00 для всех двухканальных ИП 10.00 для всех ИП модификации-Ц, имеющих выход 2 0,05 по каждому входу |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| ИП | 1,5 |
| ПУ | 0,4 |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| ИП | 110x125x132 |
| ПУ | 130x60x30 |
| Средняя наработка на отказ, ч | 33000 |
| Средний срок службы, лет | 12 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от -30 до +60 |
| - относительная влажность при температуре +35°С, %, не более | 95 |
наносится фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность приведена в таблицах 6 и 7 для всех ИП кроме модификаций -Ц и для модификаций -Ц соответственно.
Таблица 6 - Комплектность для всех ИП кроме модификаций -Ц
| Наименование | Обозначение | Количество |
| Преобразователь измерительный постоянного тока Е 856ЭС | СКЮИ.411600.001 | 1 |
| Паспорт | СКЮИ.411600.001 ПС | 1 |
| Руководство по эксплуатации | СКЮИ.411600.001 РЭ | 1 |
| Методика поверки | МП.ВТ.043-2002 | 1 |
| Коробка упаковочная | СКЮИ.743832.001-01 | 1 |
| *Планка | УИМЯ.741134.024 | 1 |
| *Винт | М3-6§ х 12 48 016 | 2 |
| *Винт | М3-6§ х 14 48 016 | 2 |
| *Г айка | М3 7Н 5 016 | 4 |
| *Шайба | 3 65Г 019 | 4 |
| *Шайба | 3 01 019 | 4 |
| * Держатель | TSH 35 | 1 |
| Примечание - При поставке партии ИП в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на каждые три ИП. Монтажные части, обозначенные знаком «*», поставляются по особому заказу для установки ИП на шину DIN-35. | ||
Таблица 7 - Комплектность для ИП модификаций -Ц
| Наименование | Обозначение | Количество |
| Преобразователь измерительный цифровой постоянного тока Е 856ЭС-Ц | УИМЯ.411600.074 | 1 |
| Шнур для одноканальных ИП | УИМЯ.640503.012 | 1** |
| Показывающее устройство ПУ | УИМЯ.686397.001 | 1** |
| Коробка упаковочная | СКЮИ.743832.001-01 | 1 |
| Паспорт | УИМЯ.411600.074 ПС | 1 |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | УИМЯ.411600.001 РЭ | 1*** |
| CD-диск с демонстрационным программным обеспечением | 1 | |
| Методика поверки | МП.ВТ.043-2002 | 1 |
| *Планка | УИМЯ.741134.024 | 1 |
| *Винт | М3-6§ х 12 48 016 | 2 |
| *Винт | М3-6§ х 14 48 016 | 2 |
| *Г айка | М3 7Н 5 016 | 4 |
| *Шайба | 3 65Г 019 | 4 |
| *Шайба | 3 01 019 | 4 |
| * Держатель | TSH 35 | 1 |
| *Монтажные части поставляются по особому заказу для установки ИП на шину DIN-35 **Поставляются с ИП имеющими выход 2 ***При поставке партии ИП в один адрес прилагается один экземпляр на 3 ИП | ||
осуществляется по документу МП.ВТ.043-2002 «Преобразователи измерительные постоянного тока Е 856ЭС и напряжения постоянного тока Е 857ЭС. Методика поверки», утвержденному РУП «Витебский ЦСМС» 25.09.2002 г.
Основные средства поверки:
- мегаомметр Е6-16 (рег. № 61977-15);
- калибратор программируемый П320, диапазоны калиброванных напряжений от 0 до 1000 В, диапазон калиброванных токов от 0,00001 до 0,1 А (рег. № 7493-79);
- вольтметр В7-65 (рег. № 20250-06);
- магазин сопротивления измерительный Р33, значение сопротивления от 0,1 до 99999,9 Ом, класс точности 0,2 (рег. № 1321-60);
- катушка электрического сопротивления Р331, значение номинального сопротивления 100 Ом, класс точности 0,01 (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса ИП и/или на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус ИП в местах крепления крышки и ставится в паспорте на ИП, при первичной поверке или свидетельстве о поверке, при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300521831.001-2002 Преобразователи измерительные постоянного тока Е 856ЭС и напряжения постоянного тока Е 857ЭС. Технические условия
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
