| Номер в госреестре | 24321-13 |
| Наименование СИ | Трубки индикаторные |
| Обозначение типа СИ | ТИ-[ИК-К] |
| Изготовитель | ЗАО "Крисмас+", г. Санкт-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 01.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трубки индикаторные модели ТИ-[ИК-К] предназначены для измерения массовой концентрации вредных веществ и объемной доли диоксида углерода в воздушных средах.
Принцип действия трубок: колористический - экспресс-метод, основанный на изменении окраски массы наполнителя ТИ при взаимодействии с определяемым газом и измерении длины прореагировавшего слоя. Длина прореагировавшего слоя является функцией преобразования определяемого газа и объема, отобранной на анализ пробы.
Трубки индикаторные являются измерительными преобразователями и представляют собой трубки из оптически прозрачного материала, заполненные сорбентом (индикаторным порошком), изменяющим оптические свойства под действием проникающих внутрь веществ. Трубки герметизируются путем запаивания их концов.
Трубки индикаторные модели ТИ-[ИК-К] (далее - ТИ) имеют 44 модификации и обеспечивают измерение концентрации 34 различных газов и паров в газовой среде в различных диапазонах.
Для улавливания сопутствующих веществ, мешающих анализу либо для образования с определяемым вредным веществом летучего продукта, индицируемого порошком ТИ, трубки индикаторные используются в комплекте с трубками фильтрующими (далее ТФ). Независимо от состава воздуха использование ТИ в комплекте с ТФ, если это предусмотрено в технической документации, является обязательным во избежание нарушений условий их эксплуатации.
На индикаторные трубки нанесена шкала для прямого отсчета показаний, при наличии двух поддиапазонов измерений - две шкалы.

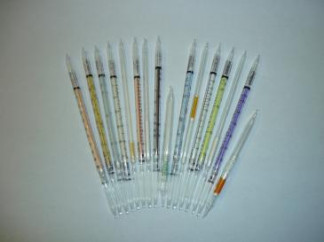

Внешний вид трубок индикаторных ТИ представлен на рисунке 1.
1 Перечень определяемых компонентов, модификации и диапазоны измерений приведены в таблице 1.
Таблица 1.
| № п/п | Определяемый компонент, (Ида4, мг/м3) | Обозначение модификаций ТИ-[ИК-К] | Диапазоны измеряемых концентраций, мг/м3 | Номинальное значение объема анализируемого воздуха, см3 | Назначение2"1 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | Аммиак (20) | ТИ-[Шз-0,1] | 2-10 10-100 | 500 100 | В К |
| 2 | Аммиак (20) | ra-[NH3-1,0] | 10-100 100-1000 | 700 100 | К А |
| 3 | Ацетальдегид (5) | ТИ-[ацетальдегид- 0,05] | 2-50 | 2000 | К |
| 4 | Ацетилен | ТИ-[С2Н2-1,2] | 50-1200 | 800 | В |
| 5 | Ацетилен | ТИ-[С2Н2-5,0] | 200-5000 | 200 | В |
| 6 | Ацетон (200) | ТИ-[С3Н6О-10,0] | 100-200 200-10000 | 700 100 | К |
| 7 | Бензин (100) (по гексану) | ТИ-[бензин-4,0] | 50-200 200-4000 | 1000 100 | К А |
| 8 | Бензин (100) (по гексану) | ТИ-[бензин-6,0] | 100-500 500-6000 | 500 100 | К А |
| 9 | Бензол (5) | ТИ-[С6Н6-1,5] | 5-100 100-1500 | 2000 200 | К А |
| 10 | Бензол (5) | ТИ-[С6Н6-0,03] | 2-30 | 2500 | К |
| 11 | Бром (0,5) | ТИ-Рг2-0,01] | 1-10 | 1000 | А |
| 12 | Бутанол (i-бутанол)(10) | ™-[(0-BuOH-0,2] | 10-200 | 1500 | К |
| 13 | Гексан (100) | ТИ-[гексан-0,1] | 10-120 | 1500 | К |
| 14 | Гексан (100) | ТИ-[гексан-4,0] | 50-200 200-4000 | 1000 100 | К А |
| 15 | Диоксид азота (2) | ТИ-[Ш2-0,05] | 1-10 5-50 | 1000 200 | К А |
| 16 | Диоксид азота (2) | ТИ-[Ш2-0,2] | 1-10 10-200 | 1000 100 | К А |
| 17 | Диоксид серы (10) | ™-[SO2-0,13] | 2-10 10-130 | 1700 700 | К |
| 18 | Диоксид углерода | ТИ-[CO2-2,0 %об.] | 0,01-0,1 % (об.) 0,1-2,0% (об.) | 800 100 | В |
| 19 | Дизельное топливо(в пересчете на декан) | ТИ-[дизельное топливо-6,0] | 200-6000 | 1500 | В |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 20 | Диэтиловый эфир (300) | ТИ-[Е120-3,0] | 100-500 500-3000 | 2000 500 | К А |
| 21 | Керосин (в пересчете на декан)(300 в пересчете на С)3) | ТИ-[керосин-4,0] | 50-100 100-4000 | 1500 800 | В К |
| 22 | Ксилол (50) | ТИ-[С8Н10-1,5] | 20-100 100-1500 | 500 100 | К А |
| 23 | Метанол (5) | ra-[MeOH-1,0] | 40-1000 | 1100 | А |
| 24 | Озон (0,1) | ™-[O3-0,003] | 0,1-0,5 0,2-3 | 1200 300 | К А |
| 25 | Оксид азота (5) | ™-[NO-0,05] | 1-10 5-50 | 1000 100 | К |
| 26 | Пропанол (i-пропанол)(10) | ™-[(0-PrOH-0,2] | 10-200 | 1500 | К, А |
| 27 | Сероводород (3 мг/м3 в смеси с углеводородам и С1 - С5; 10) | ти-^-0,12] | 2-30 10-120 | 1200 300 | К А |
| 28 | Сероводород (10) | ТИ-[H2S-1,0] | 10-100 100-1000 | 400 100 | К А |
| 29 | Сумма оксидов азота (в пересчете на диоксид азота) (5)4) | ТИ-[N0x-0,05] | 1-10 5-50 | 1000 200 | К |
| 30 | Сумма оксидов азота (в пересчете на диоксид азота) (5)4) | T№[NOx-0,2] | 1-10 10-200 | 1000 100 | К А |
| 31 | Стирол (10) | ТИ-[стирол-0,2] | 10-200 | 2000 | К |
| 32 | Толуол (50) | ТИ-[С7Н8-2,0] | 20-200 200-2000 | 700 100 | К А |
| 33 | Трихлорэтилен (10) | ТИ-[С2Н^3-0,15] | 2,5-10 10-150 | 2000 1000 | К |
| 34 | Уайт-спирит (в пересчете на декан)(300 в пересчете на С)3) | ТИ-[уайт-спирит- 4,0] | 100-4000 | 1000 | К |
| 35 | Уксусная кислота(5) | ra-[CH3COOH- 0,3] | 2-20 20-300 | 2000 400 | К А |
| 36 Уксусная кислота(5) | ra-[CH3COOH- 2,0] | 2-50 50-2000 | 1300 200 | К А | |
| 37 Фенол (0,3) | ТИ-[фенол-0,03] | 0,3-30 | 1000 | К, А | |
| 38 Фенол (0,3) | ТИ-[фенол-0,1] | 2-100 | 500 | А | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 39 | Формальдегид (0,5) | ТИ-[НСН0-0,1] | 1-10 10-100 | 1400 400 | А |
| 40 | Фтористый водород (0,5) | ТИ-[НБ-0,1] | 2-10 10-100 | 1500 500 | А |
| 41 | Хлор (1,0) | ТИ-[СЪ-0,2] | 1-10 10-200 | 1000 100 | К А |
| 42 | Хлор (1,0) | ТИ-[С12-0,01] | 1-10 | 1000 | К |
| 43 | Хлористый водород (5,0) | ТИ-[НС1-0,15] | 2-10 10-150 | 800 200 | К А |
| 44 | Этанол (1000) | ТИ-[ЕЮН-5,0] | 200-5000 | 500 | К |
| Примечания 1) ПДК - предельно-допустимые концентрации вредных веществ в воздухе рабочей зоны по ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны» (максимальное значение ПДК). 2) В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии П ДК). 3) Формула пересчета на С: С=С' мг/м3*К(0,845), где С - измеренная по шкале массовая концентрация определяемого вещества, мг/м1 К - коэффициент пересчета на С, равный 0,844 для керосина, уайт-спирита и дизельного топлива; 0,836 - для углеводородов нефти. 4) ПДК суммы оксидов азота (в пересчете на диоксид азота) - 5 мг/м3 | |||||
7 Средний срок сохраняемости для ТИ-[С7Н8-2,0], ТИ-[СН3С00Н-2,0], [СН3С00Н-0,3], ТИ-[C2H2-1,2], TO-[C2H2-5,0], ТИ-[CзH60-10,0], ТИ-[03-0,003],ТИ-[С8Ню-1,5], ТИ-[СбНб-
0,03], ТИ-[С6Н«-1,5], ТИ-[S02-0,13], ТИ-[Е120-3,0], ТИ-[H2S-0,12], ТИ-[H2S-1,0] - 24 мес., для остальных ТИ - 12 мес. ТИ ремонту не подлежат.
8 Условия эксплуатации:
- диапазон температуры окружающей среды, оС от 10 до 35;
- диапазон относительной влажности окружающей среды, % от 30 до 95;
- диапазон атмосферного давления, кПа от 84,6 до 106,7.
Знак утверждения типа наносится типографским способом на этикетки черт. КРМФ.754463.003-КРМФ.754463.032 и на титульный лист руководства по эксплуатации КРМФ.415522.003 РЭ.
Комплектность средств измерений
Пример комплектности поставки индикаторных трубок (без фильтрующей трубки и с фильтрующей трубкой), упакованных в футляры приведен в таблице 2.
Таблица 2.
| № п/п | Наименование | Обозначение | Количество, шт. |
| 1 | Трубка индикаторная ТИ-[ЫН3-0,1] | КРМФ.413549.001-28 | 20 |
| Футляр | КРМФ.323363.001 СБ | 1 | |
| Этикетка «Трубки индикаторные модели ТИ-[ИК-К]. | КРМФ.754463.003 | 1 | |
| Руководство по эксплуатации» | КРМФ.415522.003РЭ | 1 экз. | |
| 2 | Трубка индикаторная ТИ-[С2Н2-1,2] | КРМФ.413549.001-26 | 20 |
| Трубка фильтрующая ТФ- С2Н2 | КРМФ.418539.002-02 | 4 | |
| Футляр | КРМФ.323363.001 СБ | 1 | |
| Этикетка «Трубки индикаторные модели ТИ-[ИК-К]. | КРМФ.754463.029 | 1 | |
| Руководство по эксплуатации» Трубка поливинилхлоридная d=3.5 мм, 1=40 мм | КРМФ.415522.003РЭ | 1 экз. 1 | |
| 3 | Трубка индикаторная ТИ-[С2НС13-0,15] | КРМФ.413549.001-22 | 20 |
| Трубка фильтрующая ТФ- С2НС13 | КРМФ.418539.001-04 | 20 | |
| Футляр | КРМФ.323363.001 СБ | 2 | |
| Этикетка | КРМФ.754463.025 | 1 | |
| Этикетка «Трубки индикаторные модели ТИ-[ИК-К]. | КРМФ.754463-030-04 | 1 | |
| Руководство по эксплуатации» Трубка поливинилхлоридная d=3.5 мм, 1=40 мм | КРМФ.415522.003РЭ | 1 экз. 1 | |
| 4 | Трубка индикаторная ТИ-[Ы0-0,05] | КРМФ.413549.001-23 | 10 |
| Трубка фильтрующая ТФ-NOx | КРМФ.418539.001-06 | 1 | |
| Футляр | КРМФ.323363.001 СБ | 1 | |
| Этикетка «Трубки индикаторные модели ТИ-[ИК-К]. | КРМФ.754463.026 | 1 | |
| Руководство по эксплуатации» Трубка поливинилхлоридная d=3.5 мм, 1=40 мм | КРМФ.415522.003РЭ | 1 экз. 1 |
Пример комплектности поставки индикаторных трубок (без фильтрующей трубки и с фильтрующей трубкой), упакованных в полиэтиленовые кассеты приведен в таблице 3.
| № п/п | Наименование | Обозначение | Количество, шт. |
| 1 | Трубка индикаторная ТИ-[МИ3-0,1] | КРМФ.413549.001-28 | * 15 |
| Кассета полиэтиленовая | КРМФ.323366.001 | 1 | |
| Этикетка «Трубки индикаторные модели ТИ-[ИК-К]. | КРМФ.754463.003 | 1 | |
| Руководство по эксплуатации» | КРМФ.415522.003РЭ | 1 экз. | |
| 2 | Трубка индикаторная ТИ-[ С2Н2-1,2] | КРМФ.413549.001-26 | 15 |
| Трубка фильтрующая ТФ- С2Н2 | КРМФ.418539.002-05 | 3 | |
| Кассета полиэтиленовая | КРМФ.323366.001 | 1 | |
| Этикетка «Трубки индикаторные модели ТИ-[ИК-К]. | КРМФ.754463.029 | 1 | |
| Руководство по эксплуатации» Трубка поливинилхлоридная d=3,5 мм, 1=40 мм | КРМФ.415522.003РЭ | з. к э | |
| 3 | Трубка индикаторная ТИ-[ С2НС13-0,15] | КРМФ.413549.001-22 | 15 |
| Трубка фильтрующая ТФ-С2НС13 | КРМФ.418539.002-04 | 15 | |
| Кассета полиэтиленовая | КРМФ.323366.001 | 2 | |
| Этикетка | КРМФ.754463.029 | 1 | |
| Этикетка «Трубки индикаторные модели ТИ-[ИК-К]. | КРМФ.754463-030-04 | 1 | |
| Руководство по эксплуатации» Трубка поливинилхлоридная d=3,5 мм, 1=40 мм | КРМФ.415522.003РЭ | 1 экз. 1 | |
| 4 | Трубка индикаторная ТИ-[Ы0-0,05] | КРМФ.413549.001-23 | 10 |
| Трубка фильтрующая ТФ-NOx | КРМФ.418539.001-06 | 1 | |
| Кассета полиэтиленовая | КРМФ.323366.001 | 1 | |
| Этикетка «Трубки индикаторные модели ТИ-[ИК-К]. | КРМФ.754463.026 | 1 | |
| Руководство по эксплуатации» Трубка поливинилхлоридная d=3.5 мм, 1=40 мм | КРМФ.415522.003РЭ | з. к э |
Примечание: *Номенклатура и количество индикаторных трубок определяются Заказчиком.
осуществляется по документу МП-242-1479-2013 «Трубки индикаторные модели ТИ-[ИК-К] Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» 31 января 2013 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03 по ШДЕК. 418313.001 ТУ (№ 46598-11 в Госреестре РФ) в комплекте со стандартными образцами состава: газовые смеси NH3/N2, С2Н2/Ы2, NO2/N2, SO2/N2, CO2/N2, NO/N2, H2S/N2, C6H14/N2, C2H5ОН/N2 в баллонах под давлением по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности ± (7 - 5) %;
- парофазные источники газовых смесей ацетона ПИГС-У-11, гексана ПИГС-У-08, бензола ПИГС-У-06, бутанола ПИГС-У-07, ксилола ПИГС-У-05, метанола ПИГС-У-12, толуола ПИГС-У-10, декана ПИГС-У-18, пропанола ПИГС-У-15, стирола ПИГС-М-02 по ТУ 4215-001-20810646-2010 (№ 44308-10 в Госреестре РФ), пределы допускаемой относительной погрешности ± 7 %;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с
источниками микропотоков ИМ газов и паров по ИБЯЛ.418319.013 ТУ (№ 15075-09 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ± 7 %;
- рабочий эталон 1-го разряда - калибратор газовых смесей модели 146i фирмы Thermo Fisher Scientific (№ 46818-11 в Госреестре СИ РФ), диапазон воспроизведения объемной доли озона в приготавливаемой ПГС: (0,05 - 5,0) млн-1, пределы допускаемой относительной погрешности воспроизведения объемной доли озона в ПГС, %: ± 5.
Методика измерений приведена в документе «Трубки индикаторные модели ТИ-[ИК-К]. Руководство по эксплуатации» КРМФ.415522.003 РЭ.
Нормативные и технические документы, устанавливающие требования к трубкам индикаторным модели ТИ-[ИК-К]
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ Р 51712-2001 Трубки индикаторные. Общие технические условия.
3 ГОСТ 12.1.014-84 ССБТ. Воздух рабочей зоны. Метод измерения концентраций вредных веществ индикаторными трубками.
4 ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
5 Трубки индикаторные модели ТИ-[ИК-К]. Технические условия КРМФ.415522.003 ТУ-2012.
выполнение работ по обеспечению безопасных условий и охраны труда и осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
