Государственный реестр средств измерений

Преобразователи измерительные для ультразвуковых расходомеров ПРК-01, 24461-12

Для измерения и преобразования в код от первичных ультразвуковых преобразователей объемного расхода холодной и горячей воды и передачи закодированных данных в прибор отображения расхода - телеконтроллер "Интелекон" или другое устройство, обеспечивающее прием данных по кодовой линии связи и имеющее индикатор отображения информации 4-х десятичных разрядов, для применения в системах контроля и учета расхода воды на объектах водоснабжения и теплоснабжения в различных отраслях промышленности и народного хозяйства.
Документы
Карточка СИ
Номер в госреестре 24461-12
Наименование СИ Преобразователи измерительные для ультразвуковых расходомеров
Обозначение типа СИ ПРК-01
Изготовитель Филиал ФГУП "НПО автоматики" "ОКБ Автоматика", г.Екатеринбург; ООО "Горизонт", г.Екатеринбург
Год регистрации 2012
Срок свидетельства 29.12.2017
МПИ (интервал между поверками) 4 года
Описание типа скачать

Назначение

Преобразователи измерительные для ультразвуковых расходомеров ПРК-01 (далее -преобразователи) предназначены для измерения и преобразования в объемный расход сигналов первичных ультразвуковых преобразователей объемного расхода холодной и горячей воды и передачи информации в телеконтроллер "ИНТЕЛЕКОН" (далее - контроллер) или другое устройство, обеспечивающее прием и передачу цифрового сигнала и имеющее ЖК-дисплей не менее 4-х десятичных разрядов.

Описание

Принцип действия преобразователей основан на измерении задержек ультразвукового сигнала, распространяемого в потоке жидкости поочередно в двух первичных ультразвуковых преобразователях расхода (далее - УПР1 (2) и расчете по полученным данным объемного расхода, преобразовании его в цифровой сигнал и передачи на контроллер.

Конструктивно преобразователи представляют собой сборку из двух печатных плат с установленными на них электронными компонентами, включая процессор, блок коммутации, энергонезависимую память, генератор с фазовой автоподстройкой частоты, светодиоды, индицирующие работу, а также клеммные колодки к которым подключаются сигнальные кабели от УПР1 (2) и кабель цепей питания и обмена информации от контроллера. Преобразователи обеспечивают:

-    расчет объемного расхода воды и преобразование его в цифровой сигнал;

-    контроль и индикацию неисправностей и нештатных ситуаций;

-    передачу информации, а также признаков неисправностей в контроллер;

-    сохранение информации, записанной в энергонезависимую память при отключенном питании не менее пяти лет.

По устойчивости к механическим воздействиям преобразователи соответствуют группе исполнения N2 по ГОСТ Р 52931-2008.

Программное обеспечение

В преобразователях используется программное обеспечение, идентификационные данные которого приведены в таблице 1.

Таблица 1

- Идентификационные данные программного обеспечения преобразователей

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

ПРК-01

PRK 110620.HEX

V6

7A74

CRC16

Доступ к изменению параметров и конфигурации преобразователей защищен паролями, являющимися 4-разрядными десятичными числами.

Уровень защиты программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений - «А» по МИ 3286-2010.

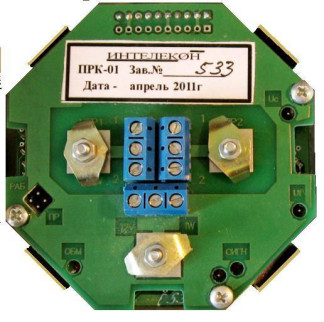

Внешний вид преобразователей представлен на рисунке 1.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики преобразователей

Наименование характеристики

Значение характеристики

Пределы допускаемой основной относительной погреш

ности в диапазонах расхода, %:

— от Qmax/40 до Qmax/25

± 3

— от Qmax/25 до Qmax/10

± 1,5

— от Qmax/10 до Qmax

± 1

где Qmax = 0,034 Д2, (м3/ч)

Д - внутренний диаметр измерительного участка УПР, мм.

Пределы допускаемой дополнительной относительной

± 0,5

погрешности, вызванной изменением температуры окру

жающего воздуха, на каждые 10 °С, %

Цена единицы наименьшего разряда информации об объемном расходе, м3/ч:

-    для расхода не более 9,999 м3/ч

-    для расхода не более 99,99 м3/ч

0,001

0,01

-    для расхода не более 999,9 м3/ч

-    для расхода не более 9999 м3/ч

0,1

1

Напряжение питания, В

12,5±2,5

Потребляемый ток, мА, не более

50

Потребляемая мощность, В А, не более

0,75

Г абаритные размеры, мм, не более:

- диаметр

85

- высота

30

Масса, кг, не более

0,5

Рабочие условия эксплуатации:

Наименование характеристики

Значение характеристики

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при 35 °С, %, не более

0 - 70 80

Средняя наработка на отказ, ч, не менее

67000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом, а также на печатную плату преобразователей методом наклейки.

Комплектность

Таблица 3 - Комплектность преобразователей

Наименование

Обозначение

Количество

Преобразователь измерительный для ультразвуковых расходомеров ПРК-01

АВМЮ.407151.001

1 шт.

Руководство по эксплуатации

АВМЮ.407151.001 РЭ

1 экз.

Методика поверки

МП 40-221-2002

1 экз.

Паспорт

АВМЮ.407151.001 ПС

1 экз.

Поверка

осуществляется по документу МП 40-221-2002 «ГСИ. Преобразователь измерительный для ультразвуковых расходомеров ПРК-01. Методика поверки» с изм. №1, утвержденным ФГУП «УНИИМ» в 2012 г.

Эталоны, применяемые при поверке:

-    вольтметр универсальный В7-40, диапазон измерения (0-1000) В, относительная погрешность ± 0,05 %;

-    осциллограф С1-92, диапазон измерения напряжения (0,3-20) В, интервалов времени от 20 нс до 200 мс, относительная погрешность ± 8 %;

-    частотомер Ч3-54, диапазон от 0,1 Гц до 150 МГц, погрешность ± 210-8;

-    магазин сопротивления Р4831, диапазон (0,001-111111,110) Ом, класс точности 0,02.

Сведения о методах измерений

Методика измерений содержится в документе «Преобразователь измерительный для ультразвуковых расходомеров ПРК-01. Руководство по эксплуатации АВМЮ.407151.001 РЭ».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным для ультразвуковых расходомеров ПРК-01

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

АВМЮ.407151.001 ТУ Преобразователь измерительный для ультразвуковых расходомеров ПРК-01. Технические условия.

Рекомендации к применению

При осуществлении торговли и товарообменных операций.

Зарегистрировано поверок 97
Поверителей 2
Актуальность данных 04.12.2024
