Преобразователи измерительные тока AV, 24507-20

24507-20
Преобразователи измерительные тока типа AV (в дальнейшем - преобразователь) предназначены для измерений и преобразований действующего значения переменного тока промышленной силовой цепи в унифицированный сигнал постоянного тока в диапазоне от 4 до 20 мА бесконтактным способом, без разрыва силовой цепи.
Карточка СИ
Номер в госреестре 24507-20
Наименование СИ Преобразователи измерительные тока
Обозначение типа СИ AV
Изготовитель АО "НПО "ИНТРОТЕСТ", г.Екатеринбург
Год регистрации 2020
Срок свидетельства 28.02.2025
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи измерительные тока типа AV (в дальнейшем - преобразователь) предназначены для измерений и преобразований действующего значения переменного тока промышленной силовой цепи в унифицированный сигнал постоянного тока в диапазоне от 4 до 20 мА бесконтактным способом, без разрыва силовой цепи.

Описание

Принцип действия преобразователя основан на измерении переменного тока измерительным трансформатором тока с обратной связью, сигнал с которого преобразуется двухполупериодным выпрямителем в унифицированный сигнал постоянного тока по ГОСТ 26.011-80.

Конструктивно преобразователь состоит из разъемного ферромагнитного магнитопровода, позволяющего проводить измерения на токовых кабелях диаметром до 14 мм, корпуса, в котором размещается электронный блок, лицевой панели, на которой расположены входные и выходные клеммы.

Преобразователь имеет четыре модификации: AV5/4-20М, AV50/4-20М, AV100/4-20М, AV150/4-20 с номинальным значением входного тока 5, 50, 100 или 150 А, соответственно.

В преобразователях модификаций AV5/4-20М, AV50/4-20М, AV100/4-20М клеммы закрыты крышкой с защелкой.

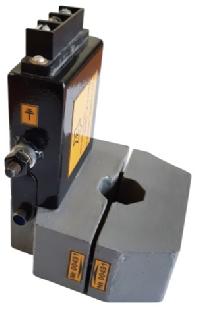

Общий вид преобразователей измерительных тока типа AV и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

А)    Б)

Рисунок 1 - Общий вид преобразователей измерительных тока типа AV и схема

пломбирования:

А) AV150/4-20; Б^5/4-20М; AV50/4-20M; AV100/4-20M

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение измеряемой цепи, кВ, не более

0,66

Диапазон измерений входного сигнала переменного тока 1вх, А:

-    АУ5/4-20М

-    АУ50/4-20М

-    АУ100/4-20М

-    АУ150/4-20

от 0 до 5 от 0 до 50 от 0 до 100 от 0 до 150

Диапазон изменения выходного сигнала постоянного тока 1вых, мА

от 4 до 20

Номинальная функция преобразования, мА

1вых _ К ■ 1вх + 4

Номинальный коэффициент преобразования К, мА/А:

-    АУ5/4-20М

-    АУ50/4-20М

-    АУ100/4-20М

-    АУ150/4-20

3,2

0,32

0,16

0,1067

Пределы допускаемой основной приведенной погрешности преобразователя, %

Нормирующее значение: 16

±1

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

0,5

Частота входного сигнала, Гц

50±5

Диапазон изменения сопротивления нагрузки, Ом

от 0 до 460

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Питание от источника постоянного тока с напряжением, В

от 23 до 32

Потребляемая мощность, Вт, не более

3

Габаритные размеры, длинахширинахвысота, мм, не более

-    АУ5/4-20М, АУ50/4-20М, АУ100/4-20М

-    АУ150/4-20

57х27х113

85х83х116

Масса, кг, не более

-    АУ5/4-20М, АУ50/4-20М, АУ100/4-20М

-    АУ150/4-20

4 0 о" о"

Нормальные условия эксплуатации:

о/~'

-    температура окружающего воздуха, С Рабочие условия эксплуатации:

о/~'

-    температура окружающего воздуха, С

-    относительная влажность воздуха при 25 оС, %, не более

-    атмосферное давление, кПа

от 15 до 25

от -40 до +40 80

от 84 до 106,7

Класс оборудования по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75:

АУ 5/4-20М, АУ 50/4-20М и АУ 100/4-20М АУ 150/4-20

II

0I

Средний срок службы, лет

10

Средняя наработка на отказ, ч

55 000

Знак утверждения типа

наносится типографским способом с нанесением защитного полимерного покрытия на табличке, закрепляемой методом наклейки на поверхность преобразователя и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь измерительный тока

AVххх/4-20х

1 шт.

Паспорт

1 шт

Руководство по эксплуатации

427699.007.00.000 РЭ

1 экз.

Методика поверки

МП 4227-007-2019

1 экз.

Свидетельство об упаковывании

-

1 экз.

Поверка

осуществляется по документу МП 4227-007-2019 «Преобразователи измерительные тока типа AV. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 25.09.2019 г.

Основные средства поверки:

-    калибратор универсальный 9100, регистрационный номер в Федеральном информационном фонде 25985-09;

-    мультиметр цифровой Fluke 8845 A, регистрационный номер в Федеральном информационном фонде 57943-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Государ ственная поверочная схема для средств измерений силы переменного электрического тока 110- до 100 А в диапазоне частот от 110- до 110 Гц» ТУ 4227-007-20872624-2001 Преобразователь измерительный тока типа AV. Технические условия
