Государственный реестр средств измерений

Датчики силоизмерительные тензорезисторные 4508 ДСТ, 24675-13

24675-13
Для измерения статических сил сжатия и растяжения, могут быть использованы в весах, силоизмерительных и весоизмерительных устройствах.
Документы
Карточка СИ
Номер в госреестре 24675-13
Наименование СИ Датчики силоизмерительные тензорезисторные
Обозначение типа СИ 4508 ДСТ
Изготовитель ООО Завод "СибТензоПрибор", г.Топки
Год регистрации 2013
Срок свидетельства 15.02.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Датчики силоизмерительные тензорезисторные 4508 ДСТ (далее - датчики) предназначены для преобразования измеряемой силы в аналоговый нормированный электрический сигнал.

Описание

Принцип действия датчика основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонале моста электрического сигнала, изменяющегося пропорционально нагрузке.

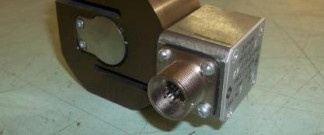

Датчики состоят из S-образного упругого элемента с фольговыми тензорезисторами, соединенными с ним клеевой основой. Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется электрический аналоговый сигнал, пропорциональный измеряемому усилию. Датчики изготавливаются с разъемом или кабельным выводом для связи с внешней аппаратурой. Датчики на номинальные усилия 50,0 и 100,0 кН изготавливаются только с кабельным выводом.

Направление измеряемой силы - деформация сжатия или растяжения.

Обозначение датчиков 4508 ДСТ-С-20Р -0,05-Д3-1Р68

4508 ДСТ - обозначений типа;

С - направление измеряемой силы (С - сжатие, Р - растяжение);

20 - номинальное усилие (кН);

Р - модификация со штепсельным разъемом (К - модификация с кабельным выводом);

0,05 - категория точности по ГОСТ 28836-90;

Д3 - группа исполнения по ГОСТ Р 52931;

IP 68 - степень защиты по ГОСТ 14254.

Технические характеристики

Категория точности по ГОСТ 28836-90 ................................................ 0,05

Номинальные усилия (РноМ), кН......................1,0; 2,0; 5,0; 10,0; 20,0; 50,0; 100,0

Значение рабочего коэффициента передачи (РКП) датчиков при номинальной

нагрузке, мВ/В ..................................................................................................1,5

Значение начального коэффициента передачи (НКП) составляет не более 2,5 % от номинального значения РКП

Значения метрологических характеристик соответствуют указанных в таблице 1.

Таблица 1

Наименование составляющей погрешности

Пределы допускаемых значений составляющих погрешности, % от номинального значения РКП

Систематическая составляющая

± 0,05

Среднее квадратическое отклонение (СКО) случайной составляющей

± 0,025

Г истерезис

0,05

Нелинейность

± 0,05

Изменение НКП при изменении температуры на 10 °С

± 0,025

Изменение РКП при изменении температуры на 10 °С

± 0,025

Метрологические характеристики соответствуют пределам допускаемых значений после нагружения датчика в течение 15 мин. усилием 1,25 РНОМ.

Метрологические характеристики соответствуют пределам допускаемых значений после воздействия на датчик номинального усилия в течение 30 мин.

Электрическое сопротивление моста датчика, Ом:

-    входное: (380 ± 2,0) Ом;

-    выходное: (400 ± 4,0) Ом.

Электрическое питание датчиков должно осуществляться постоянным током напряжением не выше 12 В и не ниже 5 В.

Диапазон рабочих температур, °С................................. от минус 50 до плюс 50

Габаритные размеры датчиков в зависимости от номинального усилия,

мм, не более:

для датчиков на номинальное усилие 1; 2; 5; 10; 20 кН ...................

...110х70х60

для датчиков на номинальное усилие 50 кН ...................................

.. 155х65х120

для датчиков на номинальное усилие 100 кН...................................

.. 175х75х140

Масса датчика в зависимости от номинального усилия, кг, не более:

для датчиков на номинальное усилие 1; 2 кН .................................

.............0,5

для датчиков на номинальное усилие 5; 10; 20 кН ...........................

.............1,2

для датчиков на номинальное усилие 50 кН ..................................

.............4,0

для датчиков на номинальное усилие 100 кН .................................

.............8,0

Примечание: масса указана без учета кабеля.

Классификация по влагоустойчивости (справочно)............................

............СН

Степень защиты по ГОСТ 14254 ................................................

.......... IP68

Значение вероятности безотказной работы за 2000 ч .......................

...........0,94

Средний срок службы, лет, не менее ..........................................

...............10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации АЖЕ 5.178.045 РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на корпусе датчика, фотохимическим способом.

Комплектность

Датчик..........................................................................................1 шт.

Руководство по эксплуатации (совмещенное с паспортом) АЖЕ 5.178.045 РЭ..1 экз. Методика поверки............................................................................1 экз

Поверка

осуществляется по МП 24675-13 документу «Датчики силоизмерительные тензорезисторные 1909 ДСТ, 4508 ДСТ, 4510 ДСТ. Методика поверки», утвержденному ФГУП «СНИИМ» 07.08.2012 г.

Основное поверочное оборудование: силовоспроизводящие установки по ГОСТ Р 8.663-2009 с пределами допускаемых доверительных границ относительной погрешности 5 = 0,01%, показывающий измерительный прибор с пределами допускаемой погрешности ±0,01% от измеряемой величины.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным 4508 ДСТ

1    ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерения силы»;

2    ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний»

3    ТУ 4273-013-92761468-2012 «Датчики силоизмерительные тензорезисторные 4508 ДСТ. Технические условия»

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 25
Поверителей 2
Актуальность данных 19.11.2024
