| Номер в госреестре | 2472-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВЛМ-6 |
| Изготовитель | ОАО "Самарский трансформатор", г.Самара |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТВЛМ-6 Назначение средства измерений
Трансформаторы тока ТВЛМ-6 (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока ТВЛМ-6 по принципу конструкции являются катушечными, опорного исполнения на ленточном магнитопроводе и представляют собой литой блок, в качестве изоляции которого применяется эпоксидный компаунд, который обеспечивает защиту обмоток от климатических и механических воздействий. Трансформаторы имеют одну первичную и одну вторичную обмотки. Вторичная обмотка трансформаторов тока ТВЛМ-6 предназначена для измерений и защиты. Выводы первичной обмотки трансформаторов включаются в цепь измеряемого тока.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

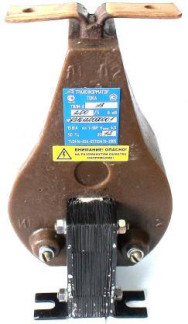

Рисунок 1 - Фотография общего вида трансформаторов тока ТВЛМ-6
Основные метрологические и технические характеристики трансформаторов тока ТВЛМ-6 представлены в таблице 1
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока
ТВЛМ-6
| Характеристика | Значение |
| Номинальное рабочее напряжение, кВ | 6 |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| Номинальный первичный ток, А | от 10 до 400 |
| Номинальный вторичный ток, А | 5 |
Окончание таблицы 1
| Характеристика | Значение |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, В-А | 15 |
| Классы точности вторичной обмотки | 1; 10Р |
| Номинальная частота, Гц | 50; 60 |
| Номинальная предельная кратность вторичной обмотки для защиты | 4,5 |
| Габаритные размеры, мм: | |
| - длина | 123 |
| - ширина | 118 |
| - высота | 227 |
| Масса, кг, не более | 5 |
| Климатическое исполнение по ГОСТ 15150-69 | У3 |
Знак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.
В комплект поставки входят:
- трансформатор тока
1 шт. 1 экз. 1 экз.
- паспорт
- руководство по эксплуатации (на партию в один адрес)
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень основных средств, применяемых при поверке:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
- прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999
- магазин сопротивлений нагрузочный трансформаторов тока НТТ номинальные величины нагрузки, В-А: от 1,75 до 50
Методы измерений с помощью трансформаторов тока ТВЛМ-6 указаны в документе ИБЛТ.671213.009 РЭ «Трансформаторы тока ТВЛМ-6. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока ТВЛМ-6
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Технические условия ТУ3414-024-05755476-2005.
