Анализаторы цифрового телевизионного транспортного потокаСвидетельство заменено на в связи с изменением формы собственности изготовителя АТП-1, 24762-14

Назначение

Анализаторы цифрового телевизионного транспортного потока АТП-1 (далее - анализаторы) предназначены для измерения и анализа параметров цифрового телевизионного транспортного потока (ТП) по стандарту ISO/IEC 13818-1 с кодированием MPEG-4 (MPEG-2) в соответствии с рекомендацией ETSI TR 101 290 в реальном масштабе времени (мониторинга), для просмотра системной информации и состава ТП, в том числе измерений скорости ТП, независимого анализа одного или двух ТП, анализа одного ТП, Т2^! и ТП с внутреннего PLP, анализа ТП при приёме сигналов стандартов DVB-T/K/C/S^, анализа ТП с интерфейса TSoIP.

Описание

Принцип измерения и анализа параметров цифрового телевизионного ТП основан на приёме сигналов стандартов DVB-T/Т2/C/S/S2 и их цифровой обработке с использованием внутреннего микропроцессора и программируемых логических интегральных схем. ТП, поступающий на вход анализатора через один из интерфейсов (последовательный или параллельный), подвергается первичному анализу с целью обнаружения его общей синхронизации. После ее обнаружения производится анализ таблиц системной информации (SI/PSI), измеряется значение скорости ТП, определяемое количеством принятых пакетов и соответствующего им временного интервала. Анализ ошибок ТП по трем группам приоритетности и определение ошибок Т2^! осуществляется путем программной реализации алгоритмов оценки, регламентируемых рекомендацией TR 101 290 с приложением А14.

Анализаторы изготавливаются в виде персонального компьютера (ПК) и моноблока, в котором, при базовом варианте исполнения находятся устройства анализа, устройство сопряжения и формирователь напряжения. В зависимости от вариантов исполнения в анализатор могут входить два устройства анализа, а также дополнительные узлы входных и выходных опций. Построение устройства анализа основано на работе ПЛИС (Altera) и процессора (DSP). ПЛИС обеспечивает поиск синхробайтов (модулем синхронизации), определение скорости ТП, измерение PCR, а также декодирование Т2-MI. Процессор считывает данные и определяет ошибки в ТП. Блок сопряжения содержит ПЛИС (Altera), процессор (DSP) и контроллер Ethernet. Устройство сопряжения обеспечивает обмен данными, как с блоком анализа, так и c внешним ПК, который используется для выбора функций, режимов и отображения результатов измерений.

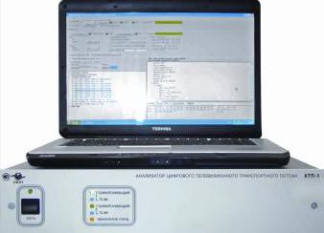

Общий вид анализаторов показан на рисунке 1.

Таблица 1

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) приведены в таблице 2.

Таблица 2

ПО одинаковое для всех указанных версий исполнения. Доступ к установленному энергонезависимому ПО со стороны внешних органов отсутствует. Специальных средств защиты ПО не требуется, защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон измерений скоростей входного ТП, Мбит/с .................................от 2 до 205.

Пределы допускаемой абсолютной погрешности измерений скорости ТП, бит/с ...± 100. Питание от сети переменного тока частотой (50 ± 2) Гц напряжением (220 ± 22) В,

потребляемая блоком анализатора мощность В-А, не более..............................100.

Габаритные размеры анализатора без ПК (длина х ширина х высота), мм .. ,435х450х97.

Масса анализатора без ПК, кг, не более...........................................................7.

Рабочие условия применения:

-    температура окружающего воздуха. °С.............................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, % . не более.............80;

-    атмосферное давление, кПа....................................................от 84 до 106,7.

Нормальные условия применения:

-    температура окружающего воздуха, °С..........................................от 15 до 25;

-    относительная влажность воздуха при температуре 25 °С, %, не более..............80;

-    атмосферное давление, кПа.....................................................от 84 до 106,7.

Время установления рабочего режима, мин, не более..........................................10.

Длительность непрерывной работы, ч .............................................................24.

Знак утверждения типа

наносится на руководство по эксплуатации и паспорт анализатора типографским способом и на лицевую панель анализатора способом литографии.

Комплектность

Анализаторы поставляются в комплекте, указанном в таблице 3.

Таблица 3

Примечания * Наличие и тип персонального компьютера в составе АТП-1 - по заказу; ** ХХ - вариант исполнения по таблице 1.

Поверка

проводится в соответствии с документом ТЭ2.739.089МП «Инструкция. Анализаторы цифрового телевизионного транспортного потока АТП-1. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 28.04.14 г.

Основные средства поверки:

-    генератор цифровых телевизионных испытательных сигналов Г - 420, формирование сигналов транспортного потока в диапазоне от 2 до 216 Мбит/с. пределы допускаемой погрешности установки скорости ±0,0001 Мбит/с, Госреестр №22442-02

-    частотомер электронно - счетный вычислительный Ч3-85/3, пределы допускаемой относительной погрешности измерений частоты ±7х10-9/ 1:сч. Госреестр № 32359-06;

-    тестер радиовещательный R/S SFE/SFC100, диапазон частот от 100 кГц до 2700 МГц, пределы допускаемой относительной погрешности по частоте 110 , диапазон выходного уровня от минус 10 дБм до минус 100 дБм. Госреестр № 43199-09.

Сведения о методах измерений

Анализаторы цифрового телевизионного транспортного потока АТП-1. Руководство по эксплуатации. ТЭ2.739.089РЭ.

Нормативные документы, устанавливающие требования к анализаторам телевизионным цифровым измерительным АТП-1

ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора) в сфере электросвязи.

Заявитель

Общество с ограниченной ответственностью «Научно-технический комплекс «ИМОС», (ООО «НТК «ИМОС»).

194021, Санкт-Петербург, ул. Политехническая, д. 22. Тел/факс 812.297-85-36, E-mail: ntk@imos.ru
