| Номер в госреестре | 24799-14 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Ultramat 23 |
| Изготовитель | "Siemens SAS", Франция; Фирма "Siemens A.G.", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 03.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы Ultramat 23 Назначение средства измерений
Газоанализаторы Ultramat 23 предназначены для измерения содержания оксида углерода, диоксида углерода, метана, этилена, гексана, диоксида серы, оксида азота, закиси азота, гексафторида серы, кислорода и сероводорода в отходящих газах топливосжигающих установок, а также в невзрывоопасных смесях с воздухом, азотом и другими газами.
Газоанализаторы Ultramat 23 (далее - газоанализаторы) представляют собой стационарные автоматические многоканальные приборы непрерывного действия.
Принцип действия газоанализаторов:
- оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации;
- электрохимический для измерения кислорода и сероводорода;
- парамагнитный для измерения кислорода.
Выпускаются следующие исполнения газоанализаторов:
- 7MB23x5-... - 1 инфракрасный измерительный канал, опция - измерительный канал O2;
- 7MB23x7-... - 2 инфракрасных измерительных канала, опция - измерительный канал O2;
- 7MB23x8-... - 3 инфракрасных измерительных канала, опция - измерительный канал O2;
- исполнение для применения на производстве биогаза, измерение CO2 и CH4 инфракрасным датчиком, O2 и H2S - электрохимическими датчиками;
При установке в газоанализатор парамагнитного или электрохимического датчика O2 возможно измерение до 3 компонентов с помощью инфракрасных датчиков.
Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе (19”,
4 монтажные единицы установки) и для установки на стол или в стойку. Настольное исполнение корпуса газоанализатора отличается отсутствием монтажной рамки, наличием 2 заглубленных ручек на верхней панели и 4-х резиновых опор.
На лицевой панели газоанализатора расположены жидкокристаллический дисплей, индика-тор(ы) расхода и фильтр(ы) (не для всех исполнений) и органы управления; на задней панели -штуцеры для подачи и сброса анализируемой пробы, нулевого газа и газа для настройки, продувочного газа и др., а также клеммы для электрических подключений (питание, выходные сигналы и др.).
Отбор пробы - принудительный, за счет внешнего побудителя расхода; имеется возможность установки встроенного побудителя расхода.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- аналоговый выходной сигнал 0/2/4-20 мА по каждому измерительному каналу (изолированный, максимальное сопротивление нагрузки 750 Ом);
- цифровой выходной сигнал RS485 (сеть ELAN);
- по дополнительному заказу доступны преобразователи RS485/RS232, RS485/USB, RS485/Ethernet, модуль PROFIBUS;
- релейный выходной сигнал (неисправность, сервисные функции, срабатывание сигнализации, идентификация диапазонов измерений, подключение внешних электромагнитных клапанов и пр.).
Газоанализаторы обеспечивают выполнение следующих функций:
Лист № 2 Всего листов 9
- непрерывное измерение содержания определяемых компонентов в анализируемой среде;
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока 0/2/4 - 20 мА;
- формирование выходного цифрового сигнала RS485;
- переключение контактов реле.
Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствует степени защиты не ниже IP20 по ГОСТ 14254-96.

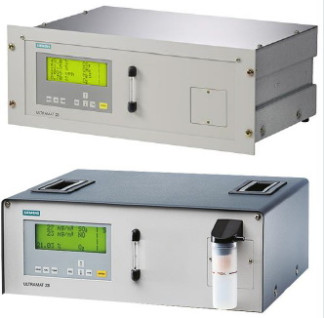

Внешний вид газоанализаторов приведен на рисунках 1 и 2.
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
1) встроенное;
2) автономное.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- переключение (ручное и автоматическое) диапазонов измерений;
- отображение результатов измерений на дисплее;
- формирование выходных аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- корректировку (ручную и автоматическую) нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала;
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
4) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии ПО отображается на дисплее газоанализатора в меню Analyzer status -> Factory settings soft.
Автономное ПО «SIPROM GA» для персонального компьютера под управлением ОС Microsoft Windows 98/NT/2000/XP/Vista/7 разработано производителем и предназначено для:
- отображение результатов измерений на дисплее персонального компьютера в виде диаграмм и кривых;
- чтение значений диагностических параметров (журнал регистрации событий и др.);
- чтение, изменение и запись параметров газоанализатора (настройка, конфигурирование и
пр.)
- запись и чтение пользовательских данных в EEPROM газоанализатора;
- мониторинг систем газового анализа;
- загрузка обновленного встроенного ПО газоанализатора (firmware).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Ultramat 23 firmware» | 2.15.04 | 0x7D71 | CRC16 |
| «SipromGA.exe» | 1.11.06 | d3494b7a8eda2ea098441d289a3dab1a | MD5 |
| Примечание - номера версий ПО должен быть не ниже указанных в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий. | |||
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов указаны в таблице 2.
Таблица 2
| Определяе | Диапазон показаний | Диапазон измерений | Переделы допускаемой основной | |
| мый компо | объемной доли / | объемной доли / массо- | погрешности | |
| нент | массовой концентрации | вой концентрации | приведенной,% | относительной, % |
| CO | От 0 до 50 млн-1 | От 0 до 20 млн-1 | ± 10 | - |
| Св. 20 до 50 млн-1 | - | ± 10 | ||
| От 0 до 100 млн-1 | От 0 до 100 млн-1 | ± 5 | ||
| От 0 до 150 млн-1 | От 0 до 150 млн-1 | ± 5 | ||
| От 0 до 200 млн-1 | От 0 до 200 млн-1 | ± 5 | ||
| От 0 до 250 млн-1 | От 0 до 250 млн-1 | ± 5 | ||
| От 0 до 500 млн-1 | От 0 до 500 млн-1 | ± 5 | ||
| От 0 до 750 млн-1 | От 0 до 750 млн-1 | ± 5 | ||
| От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 5 | ||
| От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 5 | ||
| От 0 до 2500 млн-1 | От 0 до 2500 млн-1 | ± 5 | ||
| От 0 до 5000 млн-1 | От 0 до 5000 млн-1 | ± 2,5 | ||
| (от 0 до 0,5 %) | (от 0 до 0,5 %) | |||
| От 0 до 10000 млн-1 | От 0 до 10000 млн-1 | ± 2,5 | ||
| (от 0 до 1 %) | (от 0 до 1 %) | |||
| От 0 до 2,0 % | От 0 до 2,0 % | ± 2,5 | ||
| От 0 до 2,5 % | От 0 до 2,5 % | ± 2,5 | ||
| От 0 до 5,0 % | От 0 до 5,0 % | ± 2,5 | ||
| От 0 до 10 % | От 0 до 10 % | ± 2,5 | ||
| От 0 до 20 % | От 0 до 20 % | ± 1,0 | ||
| От 0 до 25 % | От 0 до 25 % | ± 1,0 | ||
| От 0 до 50 % | От 0 до 50 % | ± 0,5 | ||
| От 0 до 100 % | От 0 до 100 % | ± 0,5 | ||
| CO (TUV | От 0 до 75 мг/м3 | От 0 до 20 мг/м3 | ± 10 | - |
| version) | Св. 20 до 75 мг/м3 | - | ± 10 | |
| От 0 до 100 мг/м3 | От 0 до 100 мг/м3 | ± 6 | ||
| От 0 до 150 мг/м3 | От 0 до 150 мг/м3 | ± 6 | ||
| От 0 до 200 мг/м3 | От 0 до 200 мг/м3 | ± 5 | ||
| От 0 до 250 мг/м3 | От 0 до 250 мг/м3 | ± 5 | ||
| От 0 до 400 мг/м3 | От 0 до 400 мг/м3 | ± 5 | ||
| От 0 до 500 мг/м3 | От 0 до 500 мг/м3 | ± 5 | ||
| От 0 до 750 мг/м3 | От 0 до 750 мг/м3 | ± 5 | ||
| От 0 до 1000 мг/м3 | От 0 до 1000 мг/м3 | ± 5 | ||
| От 0 до 1250 мг/м3 | От 0 до 1250 мг/м3 | ± 5 | ||
| От 0 до 1500 мг/м3 | От 0 до 1500 мг/м3 | ± 5 | ||
| От 0 до 2000 мг/м3 | От 0 до 2000 мг/м3 | ± 5 | ||
| CO2 | От 0 до 50 млн-1 | От 0 до 50 млн-1 | ± 10 | |
| От 0 до 100 млн-1 | От 0 до 100 млн-1 | ± 10 | ||
| От 0 до 150 млн-1 | От 0 до 150 млн-1 | ± 10 | ||
| От 0 до 200 млн-1 | От 0 до 200 млн-1 | ± 10 | ||
| Определяемый компонент | Диапазон показаний объемной доли / массовой концентрации | Диапазон измерений объемной доли / массовой концентрации | Переделы допускаемой основной погрешности | |
| приведенной,% | относительной, % | |||
| От 0 до 250 млн-1 | От 0 до 250 млн-1 | ± 10 | ||
| От 0 до 500 млн-1 | От 0 до 500 млн-1 | ± 8 | ||
| От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 8 | ||
| От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 6 | ||
| От 0 до 2500 млн-1 | От 0 до 2500 млн-1 | ± 6 | ||
| От 0 до 5000 млн-1 (от 0 до 0,5 %) | От 0 до 5000 млн-1 (от 0 до 0,5 %) | ± 4 | ||
| От 0 до 10000 млн-1 (от 0 до 1,0 %) | От 0 до 10000 млн-1 (от 0 до 1,0 %) | ± 4 | ||
| От 0 до 2,0 % | От 0 до 2,0 % | ± 3 | ||
| От 0 до 2,5 % | От 0 до 2,5 % | ± 3 | ||
| От 0 до 5,0 % | От 0 до 5,0 % | ± 3 | ||
| От 0 до 10 % | От 0 до 10 % | ± 2 | ||
| От 0 до 20 % | От 0 до 20 % | ± 2 | ||
| От 0 до 25 % | От 0 до 25 % | ± 2 | ||
| От 0 до 50 % | От 0 до 50 % | ± 2 | ||
| От 0 до 100 % | От 0 до 100 % | ± 1 | ||
| CH4 | От 0 до 100 млн-1 | От 0 до 100 млн-1 | ± 10 | |
| От 0 до 200 млн-1 | От 0 до 200 млн-1 | ± 6 | ||
| От 0 до 250 млн-1 | От 0 до 250 млн-1 | ± 6 | ||
| От 0 до 500 млн-1 | От 0 до 500 млн-1 | ± 6 | ||
| От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 5 | ||
| От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 5 | ||
| От 0 до 2500 млн-1 | От 0 до 2500 млн-1 | ± 5 | ||
| От 0 до 0,5 % | От 0 до 0,5 % | ± 2,5 | ||
| От 0 до 1,0 % | От 0 до 1,0 % | ± 2,5 | ||
| От 0 до 2,0 % | От 0 до 2,0 % | ± 2,5 | ||
| От 0 до 2,5 % | От 0 до 2,5 % | ± 2,5 | ||
| От 0 до 5,0 % | От 0 до 5,0 % | ± 2,5 | ||
| От 0 до 10 % | От 0 до 10 % | ± 2,5 | ||
| От 0 до 20 % | От 0 до 20 % | ± 2 | ||
| От 0 до 50 % | От 0 до 50 % | ± 2 | ||
| От 0 до 100 % | От 0 до 100 % | ± 2 | ||
| C2H4 | От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 15 | |
| От 0 до 5000 млн-1 | От 0 до 5000 млн-1 | ± 15 | ||
| От 0 до 10000 млн-1 | От 0 до 10000 млн-1 | ± 10 | ||
| C6H14 | От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 8 | |
| От 0 до 5000 млн-1 | От 0 до 5000 млн-1 | ± 6 | ||
| От 0 до 10000 млн-1 | От 0 до 10000 млн-1 | ± 6 | ||
| SO2 | От 0 до 150 млн-1 | От 0 до 150 млн-1 | ± 6 | |
| От 0 до 200 млн-1 | От 0 до 200 млн-1 | ± 6 | ||
| От 0 до 250 млн-1 | От 0 до 250 млн-1 | ± 6 | ||
| От 0 до 500 млн-1 | От 0 до 500 млн-1 | ± 6 | ||
| От 0 до 750 млн-1 | От 0 до 750 млн-1 | ± 6 | ||
| От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 6 | ||
| От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 6 | ||
| Определяемый компонент | Диапазон показаний объемной доли / массовой концентрации | Диапазон измерений объемной доли / массовой концентрации | Переделы допускаемой основной погрешности | |
| приведенной,% | относительной, % | |||
| От 0 до 2500 млн-1 | От 0 до 2500 млн-1 | ± 6 | ||
| От 0 до 5000 млн-1 (от 0 до 0,5 %) | От 0 до 5000 млн-1 (от 0 до 0,5 %) | ± 6 | ||
| От 0 до 10000 млн-1 (от 0 до 1 %) | От 0 до 10000 млн-1 (от 0 до 1 %) | ± 6 | ||
| От 0 до 2 % | От 0 до 2 % | ± 6 | ||
| От 0 до 2,5 % | От 0 до 2,5 % | ± 6 | ||
| SO2 (TUV version) | От 0 до 400 мг/м1 | От 0 до 400 мг/м3 | ± 6 | |
| От 0 до 1000 мг/м3 | От 0 до 1000 мг/м3 | ± 6 | ||
| От 0 до 2000 мг/м3 | От 0 до 2000 мг/м3 | ± 6 | ||
| NO | От 0 до 100 млн-1 | От 0 до 100 млн-1 | ± 15 | |
| От 0 до 200 млн-1 | От 0 до 200 млн-1 | ± 10 | ||
| От 0 до 250 млн-1 | От 0 до 250 млн-1 | ± 10 | ||
| От 0 до 500 млн-1 | От 0 до 500 млн-1 | ± 10 | ||
| От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 8 | ||
| От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 8 | ||
| От 0 до 2500 млн-1 | От 0 до 2500 млн-1 | ± 8 | ||
| От 0 до 5000 млн-1 | От 0 до 5000 млн-1 | ± 8 | ||
| NO (TUV version) | От 0 до 100 мг/м3 | От 0 до 100 мг/м3 | ± 15 | |
| От 0 до 150 мг/м3 | От 0 до 150 мг/м3 | ± 15 | ||
| От 0 до 200 мг/м3 | От 0 до 200 мг/м3 | ± 10 | ||
| От 0 до 250 мг/м3 | От 0 до 250 мг/м3 | ± 10 | ||
| От 0 до 400 мг/м3 | От 0 до 400 мг/м3 | ± 10 | ||
| От 0 до 500 мг/м3 | От 0 до 500 мг/м3 | ± 10 | ||
| От 0 до 750 мг/м3 | От 0 до 750 мг/м3 | ± 10 | ||
| От 0 до 1000 мг/м3 | От 0 до 1000 мг/м3 | ± 8 | ||
| От 0 до 1250 мг/м3 | От 0 до 1250 мг/м3 | ± 8 | ||
| От 0 до 2000 мг/м3 | От 0 до 2000 мг/м3 | ± 8 | ||
| N2O | От 0 до 100 млн-1 | От 0 до 100 млн-1 | ± 20 | |
| От 0 до 200 млн-1 | От 0 до 200 млн-1 | ± 20 | ||
| От 0 до 250 млн-1 | От 0 до 250 млн-1 | ± 20 | ||
| От 0 до 500 млн-1 | От 0 до 500 млн-1 | ± 20 | ||
| SF6 | От 0 до 500 млн-1 | От 0 до 500 млн-1 | ± 10 | |
| От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 10 | ||
| От 0 до 2500 млн-1 | От 0 до 2500 млн-1 | ± 10 | ||
| H2S (сенсор от 5 до 50 -i\ млн ) | От 0 до 5 млн-1 | От 0 до 5 млн-1 | ± 20 | |
| От 0 до 10 млн-1 | От 0 до 10 млн-1 | ± 20 | ||
| От 0 до 25 млн-1 | От 0 до 10 млн-1 Св. 10 до 25 млн-1 | ± 12 | ± 12 | |
| От 0 до 50 млн-1 | От 0 до 10 млн-1 Св. 10 до 50 млн-1 | ± 12 | ± 12 | |
| Определяемый компонент | Диапазон показаний объемной доли / массовой концентрации | Диапазон измерений объемной доли / массовой концентрации | Переделы допускаемой основной погрешности | |
| приведенной,% | относительной, % | |||
| H2S (сенсор от 500 до 5000 млн-1) | От 0 до 500 млн-1 | От 0 до 500 млн-1 | ± 12 | |
| От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 12 | ||
| От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 12 | ||
| От 0 до 5000 млн-1 | От 0 до 5000 млн-1 | ± 12 | ||
| O2 (электрохимическая ячейка) | от 0 до 5 % | от 0 до 5 % | ± 4 | |
| от 0 до 10 % | от 0 до 10 % | ± 4 | ||
| от 0 до 21 % | от 0 до 21 % | ± 2 | ||
| от 0 до 25 % | от 0 до 25 % | ± 2 | ||
| O2 (парамагнитный) | От 0 до 2 % | От 0 до 2 % | ± 5 | |
| От 0 до 5 % | От 0 до 5 % | ± 4 | ||
| От 0 до 10 % | От 0 до 10 % | ± 4 | ||
| От 0 до 25 % | От 0 до 25 % | ± 2 | ||
| От 0 до 50 % | От 0 до 50 % | ± 1 | ||
| От 0 до 100 % | От 0 до 100 % | ± 1 | ||
| Исполнение | Габаритные размеры, мм | Масса, кг | ||
| высота | ширина | глубина | ||
| Ultramat 23, исполнение для монтажа в стойку | 177 | 483 | 362 | 10 |
| Ultramat 23, настольное исполнение | 159 | 440 | 392 | 10 |
10) Средний срок службы, лет 15
11) Средняя наработка на отказ, ч 24 000
Условия эксплуатации
»-» o/"4
- диапазон температуры окружающей среды, C:
для канала H2S от плюс 5 до 40
для остальных каналов от плюс 5 до плюс 45
- диапазон температуры анализируемой среды, oC от 0 до плюс 50
- диапазон относительной влажности окружающей среды
при температуре 25 oC, % до 90 (без конденсации)
- диапазон атмосферного давления, кПа:
для канала H2S от 75 до 120
для остальных каналов от 60 до 120
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.
Комплект поставки газоанализатора приведен в таблице 4.
Таблица 4
| Наименование | Кол-во | Примечание |
| Газоанализатор Ultramat 23 | 1 шт. | Исполнение по заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП-242-1737-2014 | 1 экз. | |
| Комплект принадлежностей | 1 компл. | По заказу |
осуществляется по документу МП-242-1737-2014 «Газоанализаторы Ultramat 23. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «04» марта 2014 г.
Основные средства поверки:
- азот особой чистоты сорт 1, 2 по ГОСТ 9293-74;
- стандартные образцы состава - газовые смеси в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с ГС в баллонах под давлением, выпускаемыми по ТУ 6-162956-92.
Методика измерений приведена в документе «Газоанализаторы Ultramat 23. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам Ultramat 23
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы «Siemens S.A.S.», Франция.
при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 246 |
| Поверителей | 30 |
| Актуальность данных | 22.11.2024 |
