Газоанализаторы Calomat 6, 24803-15

Назначение

Г азоанализаторы Calomat 6 (далее - газоанализаторы) предназначены для непрерывных и селективных измерений содержания водорода, гелия, аргона, диоксида углерода, метана, аммиака в азоте.

Описание

Конструктивно газоанализаторы выполнены в виде единого блока, на передней панели которого расположен жидкокристаллический экран и управляющие клавиши. На задней панели газоанализаторов расположены входное и выходное отверстия для анализируемого газа, электрические разъемы.

Принцип действия газоанализаторов основан на зависимости электрического сопротивления проводника, помещенного в камеру с анализируемой газовой смесью и нагреваемого током, от теплопроводности окружающей проводник со сравнительной газовой смесью. Сенсор для подавления воздействия внешней температуры находится в термостатическом корпусе из нержавеющей стали. С помощью программного обеспечения прибора, на основе полученных данных, происходит вычисление содержания измеряемого компонента в анализируемом образце.

Каждый экземпляр газоанализаторов выпускается изготовителем для измерения содержания одного компонента двухкомпонентной газовой системы. Настройка газоанализатора проводится по чистому фоновому веществу и одной газовой смеси. Газоанализаторы имеют программу тестирования прибора.

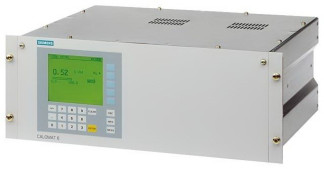

Рис.1. Фотография общего вида газоанализаторов Calomat 6

Программное обеспечение

Идентификационные данные программного обеспечения Таблица 2

Г азоанализаторы Calomat 6 имеют встроенное программное обеспечение, разработанное предприятием-изготовителем.

Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран наименования и версии программного обеспечения.

Уровень защиты «высокий» по Р.50.2.077-2014 (установлена система защиты микроконтроллера от чтения и записи)

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики газоанализаторов приведены в таблице 2. Таблица 2

Расход анализируемой среды, л/мин    от 0,5 до 1,5

Потребляемая мощность, В А, не более    50

Габаритные размеры, мм, не более    483х440х177

Масса, кг, не более    25 Условия эксплуатации:

— рабочая температура, °С    от плюс 5 до плюс 45

относительная влажность, % Напряжение питания, В

Знак утверждения типа

от 0 до 90 220

наносится на газоанализатор методом штемпелевания и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Г азоанализатор Calomat 6 (по заказу).

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 24803-15 «Инструкция. Газоанализаторы Calomat 6. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 марта 2015 г. и входящему в комплект поставки.

Основные средства поверки:

-    ГСО-ПГС №№ 10259-2013, 10324-2013, 10320-2013, 10241-2013, 10256-2013, 103262013;

-    азот газообразный особой чистоты 1-го сорта по ГОСТ 9293-74.

Сведения о методах измерений

приведены в руководстве по эксплуатации газоанализаторов Calomat 6.

Нормативные документы, устанавливающие требования к газоанализаторам Calomat 6

ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах». ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

— осуществление производственного контроля за соблюдением соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской Федерации.
