Контроллеры СН-1 "СОНЕТ", 24910-13

Назначение

Контроллеры СН - 1 «СОНЕТ» (далее - контроллеры) предназначены для измерений выходных аналоговых сигналов первичных измерительных преобразователей (датчиков) в виде силы и напряжения постоянного тока, сопротивления, преобразования аналоговых и дискретных сигналов в цифровую форму, формирования выходных аналоговых сигналов силы постоянного тока и дискретных сигналов.

Описание

Контроллеры предназначены для применения при построении многоуровневых распределенных систем, в качестве главного и подчиненных контроллеров нижнего уровня. Применяются в автоматизированных системах управления технологическими процессами (АСУ ТП), в составе высоконадежных и ответственных АСУ ТП, в том числе для атомных электростанций (АЭС).

Контроллер конструктивно представляет собой каркас с установленными модулями. В каркасе закреплена многослойная объединительная печатная плата с установленными на ней разъемами для подключения модулей (не более 8 модулей ввода/вывода). Каждый модуль состоит из корпуса и одной или нескольких печатных плат.

Контроллер функционально состоит из следующих составных частей:

-    крейт (каркас с установленной объединительной печатной платой);

-    блок питания;

-    модуль микропроцессорный;

-    модули ввода\вывода;

Контроллер может использовать также дополнительное оборудование:

-    блок переключения резерва (БПР);

-    фильтр сетевого питания;

-    распределитель питания;

-    интерфейсные модули;

-    модули диагностики;

-    устройство защиты по току;

-    клемма с термодатчиком;

-    блок питания датчиков.

Контроллеры предназначены для построения многоуровневых распределённых систем, в которых сбор данных и управление исполнительными устройствами осуществляется удалёнными модулями ввода/вывода.

Микропроцессорный модуль осуществляет управление модулями ввода/вывода по локальной шине контроллера.

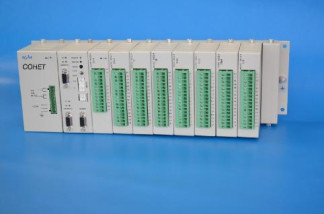

Общий вид контроллера приведен на рисунке 1.

Рисунок 1 - общий вид контроллера

Контроллер может содержать виды каналов, сформированные модулями ввода/вывода, из перечня, приведенного ниже.

Таблица 1

Программное обеспечение

Программное обеспечение (ПО) контроллеров можно разделить на 2 группы:

-    встроенное программное обеспечение (ВПО);

-    автономное программное обеспечение (ПО), устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).

Метрологические характеристики измерительных модулей с каналами ввода-вывода, указанные в таблице 1, нормированы с учетом ВПО.

Автономное ПО, устанавливаемое на персональный компьютер, применяется для считывания выходного кода по интерфейсу связи при проведении поверки контроллера и не оказывает искажающего воздействия на метрологически значимую часть ПО и данные.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - идентификационные данные ПО

Технические характеристики

Метрологические характеристики измерительных каналов контроллеров приведены в таблице 2.

Таблица 2

Время преобразования входного сигнала, мс, не более    40 Входное сопротивление Ом, не менее:

-    по току    2

-    по напряжению    200 000 Электрическая прочность изоляции, не менее, В    2 000 Электрическое сопротивление изоляции, не менее, МОм    20 Уровень подавления помехи общего вида, дБ, не менее    80 Уровень подавления помехи нормального вида, дБ, не менее    70

Питание от сети переменного тока

-    напряжение, В

от 187 до 242 от 47,5 до 51

от 18 до 36 10 1

133х 407 х 151 5,0 кг

-    частота, Гц

Питание от сети постоянного тока

- напряжение, В

Срок службы контроллера, лет, не менее Время восстановления контроллера, ч, не более Г абаритные размеры, мм Масса, не более

Рабочие условия применения:

-    диапазон рабочих температур

от 5 °С до 60 °С 98 % при (35 ± 3) °С (без конденсации влаги)

от 84 до 106,7 кПа IP20

-    верхнее значение относительной влажности воздуха

- атмосферное давление Степень защиты оболочки по ГОСТ 14254-96

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации.

Комплектность

-    Контроллер СН - 1 «СОНЕТ»;

-    Паспорт;

-    Руководство по эксплуатации.

Поверка

осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1.

Перечень основных средств поверки: калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 Диапазон выходных напряжений 10 мВ - 100 мВ, допускаемая погрешность ± (7*10-5x|U|+3) мкВ; диапазон выходных напряжений 0 - 12 В, допускаемая погрешность ± 20мВ; диапазон выходного тока 0-25 мА, допускаемая погрешность ± (10-4*I+1), магазин сопротивлений Р 4831 (кл.т. 0,02).

Сведения о методах измерений

Метод измерений приведён в документе КУНИ.466945.010 РЭ «Контроллеры СН - 1 «СОНЕТ». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к контроллерам

СН - 1 «СОНЕТ»

«Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ Р 52931-2008

«Государственная система обеспечения единства измерений. Метрологическое обеспечение эксплуатации атомных станций. Основные положения»

ГОСТ Р 8.565-96

«Контроллер СН-1 СОНЕТ. Технические условия».

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
