Номер в госреестре | 24914-20 |
Наименование СИ | Преобразователи измерительные активной и реактивной мощности |
Обозначение типа СИ | Е849ЭС |
Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
Год регистрации | 2020 |
Срок свидетельства | 30.07.2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи измерительные активной и реактивной мощности Е 849ЭС (далее по тексту - ИП) предназначены для линейного преобразования активной и реактивной мощности в два гальванически развязанных между собой унифицированных выходных сигналов постоянного тока.
ИП выполнены в корпусе из ударопрочного полистирола. Силовой трансформатор крепиться к основанию корпуса. Над трансформатором к корпусу крепятся печатные платы, на которых расположены элементы электрической схемы.
ИП обеспечивают гальваническое разделение между входными и выходными цепями, между последовательными входными цепями, между последовательными и параллельными входными цепями, между всеми цепями и цепью питания.
ИП предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.
ИП применяют в трехфазных трехпроводных цепях переменного тока для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
Выходной сигнал по одному выходу пропорционален активной мощности, по второму -реактивной.
ИП выпускаются в 17 (семнадцати) модификациях: Е 849/1ЭС ... Е 849/17ЭС, отличающихся диапазонами измерения входного, диапазонами изменения выходного сигналов и источником питания.

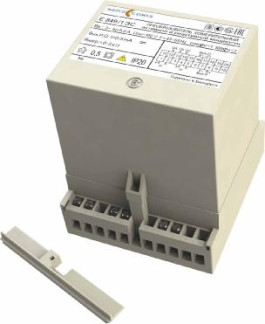

Общий вид Е 849ЭС приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений на преобразователи приведены на рисунке 2.
отсутствует.
Тип и модификация прибора, диапазоны изменения преобразуемых входных сигналов, номинальные значения входных сигналов, диапазоны изменения выходного сигнала и диапазон сопротивления нагрузки указаны в таблице 1.
Таблица 1
Тип, модифи кация | Диапазоны изменения преобразуемых входных сигналов | Номинальные значения входных сигналов | Диапазоны изменения выходного сигнала, мА | Диапазон сопротив ления нагрузки, кОм | ||||
!а-!с, А | иАВ иВс =исА, В | cos ф, sin ф | 1н, А | Ин, В | cos ф, sin ф | |||
Е 849/1ЭС Е 849/7ЭС | От 0 до 1,0 (от 0 до 0,5) или от 0 до 5,0 (от 0 до 2,5) | от 80 до 120 | от 0 до +1 до 0 | 1,0 или 5,0 | 100 | 1 | от 0 до 5,0 | от 0 до 3,0 |
Е 849/2ЭС Е 849/8ЭС | от 0 до 120 от 0 до 250 от 0 до 450 | 100 220 380 | ||||||
Е 849/3ЭС Е 849/9ЭС | от 80 до 120 | от 0 до +1 до 0 до -1 до 0 | 100 | + 1 и -1 | от +5,0 до 0 до -5,0 | |||
Е 849/4ЭС Е 849/10ЭС | от 0 до 120 от 0 до 250 от 0 до 450 | 100 220 380 | ||||||
Е 849/5ЭС Е 849/11ЭС | от 0 до 2,5 до 5,0 | |||||||
Е 849/14ЭС | от 80 до 120 | 100 | ||||||
Е 849/6ЭС Е 849/12ЭС Е 849/13ЭС | от 0 до +1 до 0 | 1 | от 4,0 до 20,0 | от 0 до 0,5 | ||||
Е 849/15ЭС | от 0 до +1 до 0 до -1 до 0 | +1 и-1 | от 4,0 до 12,0 до 20,0 | |||||
Е 849/16ЭС | от 0 до 120 от 0 до 250 от 0 до 450 | 100 220 380 | ||||||
Е 849/17ЭС | от 0 до +1 до 0 | 1 | от 4,0 до 20,0 |
Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного сигнала во всем диапазоне сопротивления нагрузки равны ± 0,5 % для преобразователей Е 849/1 ЭС - Е 849/6ЭС, Е 849/13ЭС - Е 849/17ЭС, и ± 1,0 % для преобразователей Е 849/7ЭС - Е 849/12ЭС. Нормирующее значение выходного сигнала равно верхнему значению диапазона изменения выходного сигнала, указанного в таблице 1.
Питание преобразователей Е 849/1 ЭС, Е 849/3ЭС, Е 849/6ЭС, Е 849/7ЭС, Е 849/9ЭС, Е 849/12ЭС, Е 849/14ЭС, Е 849/15ЭС осуществляется от измеряемой цепи.
Питание преобразователей Е 849/2ЭС, Е 849/4ЭС, Е 849/5ЭС, Е 849/8ЭС, Е 849/10ЭС, Е 849/11ЭС, Е 849/13ЭС, Е 849/16ЭС, Е 849/17ЭС осуществляется от сети переменного тока с одним из напряжений 100, 220, 240 В частотой 45-65 Гц.
Рабочие условия применения:
температура окружающего воздуха от минус 30 °С до плюс 60 °С; относительная влажность воздуха 95 % при 35 °С.
Мощность, потребляемая ИП, не более:
1) от измеряемой цепи при номинальных значениях преобразуемых сигналов:
0,2 В-А - для каждой последовательной цепи;
0,5 В-А - для каждой параллельной цепи ИП с питанием от сети переменного тока;
6,0 В-А - для параллельных цепей фас А и С ИП питанием от измеряемой цепи;
2) от сети переменного тока - 6,0 В А.
Габаритные размеры (ШхДхВ), мм, не более 125*110x132
Масса, кг, не более 1,2
Средняя наработка на отказ, ч 33 000
Средний срок службы, лет, не менее 12
наносится фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист эксплуатационной документации.
Комплект поставки ИП приведен в таблице 2
Таблица 2
Обозначение | Наименование | Количество |
УИМЯ.411600.009 | Преобразователь измерительный активной и реактивной мощности Е 849ЭС | 1 |
УИМЯ.411600.009 ПС | Паспорт | 1 |
УИМЯ.411600.009 РЭ | Руководство по эксплуатации | 1* |
МП.ВТ.055 - 2002 | Методика поверки | 1* |
* При поставке партии ИП в один адрес прилагается один экземпляр на 3 ИП. |
осуществляется по документу МП.ВТ.055-2002 «Преобразователи измерительные активной и реактивной мощности Е 849ЭС. Методика поверки», согласованному с РУП «Витебский ЦСМС» 23.12.2002 г.
Основные средства поверки:
- мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 61977-15);
-установка трёхфазная для поверки приборов на переменном токе У1134М (регистрационный номер в Федеральном информационном фонде 4511-74);
- ваттметр Д5106 (регистрационный номер в Федеральном информационном фонде 10218-85);
- вольтметр В7-65 (регистрационный номер в Федеральном информационном фонде 20250-06);
-вольтметр Д5055 (регистрационный номер в Федеральном информационном фонде 5922-77);
-амперметр Д5054 (регистрационный номер в Федеральном информационном фонде 5921-77);
- магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
- мера электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса преобразователя и/или на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус преобразователя в местах крепления крышки и ставится в паспорте на преобразователь, при первичной поверке или свидетельстве о поверке, при периодической.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300521831.009-2002 Преобразователи измерительные активной и реактивной мощности Е 849ЭС. Технические условия
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
