| Номер в госреестре | 24922-19 |
| Наименование СИ | Счетчики газа двухкамерные |
| Обозначение типа СИ | СГМН-1М |
| Изготовитель | ОАО "Новогрудский завод газовой аппаратуры", Беларусь, г.Новогрудок |
| Год регистрации | 2019 |
| Срок свидетельства | 30.05.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа двухкамерные СГМН-1М (далее - счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018, применяемых в бытовых и производственных целях.
Принцип действия счетчиков газа основан на отборе части механической энергии измеряемого газа для приведения в движение мембран.
Счетчики газа состоят из измерительного механизма, корпуса, крышки, отсчетного устройства.
Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.
Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика, которое передаточным механизмом передается механическому отсчетному устройству.
Отсчетное устройство выполнено в виде цифровых роликов, связанных с коленчатым валиком.
Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.
Счетчик выпускают следующих исполнений: СГМН-1М-06, СГМН-1М1-06, СГМН-1М-04, СГМН-1М1-С4, отличающихся габаритными размерами корпуса, расстоянием между осями патрубков для присоединения к газопроводу и типоразмером.
Счетчики выпускают с левой и правой подачей газа.
При изготовлении счетчиков газа двухкамерных СГМН-1М применяют синтетические мембраны SYREX NV - G6 производства фирмы TOYO TIRE & RUBBER CO., LTD (Япония) или мембраны Z-FLEX G-6 фирмы «ZGS-membrany.a.s.Zlin» (Чехия).

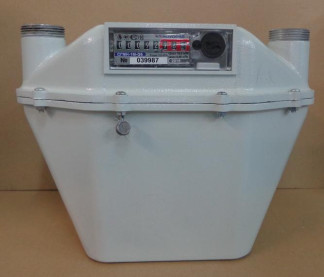

Внешний вид счетчика приведен на рисунке 1.
Схема пломбировки счетчика газа от несанкционированного доступа с указанием мест нанесения оттиска знака поверки приведена на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| G6 | G4 | |
| Номинальный расход, Оном, м3/ч | 6,0 | 4,0 |
| Максимальный расход, Омакс, м3/ч, не менее | 10,0 | 6,0 |
| Минимальный расход, Омин, м3/ч, не более | 0,06 | 0,04 |
| Порог чувствительности, м3/ч, не более | 0,012 | 0,008 |
| Допускаемая потеря давления при максимальном расходе, Па, не более | 250 | 200 |
| Допускаемая потеря давления при номинальном расходе, Па, не более | 125 | 80 |
| Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта, % - при расходе от Омин до ОДОном - при расходе свыше ОДОном до Омакс | ±3 ±1,5 | |
| Пределы допускаемой основной относительной погрешности счетчика в эксплуатации, % - при расходе от Омин до ОДОном - при расходе свыше 0ДОном до О макс | ±5 ±3 | |
| Пределы допускаемой дополнительной относительной погрешности счетчика, вызванной отклонением температуры измеряемого газа от нормальной на 1 °С, % | ±0,45 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Емкость отсчетного устройства, м3 | 99999 |
| Цена единицы младшего разряда отсчетного устройства, дм3 | 0,2 |
| Масса, кг, не более: | |
| СГМН-1М | 3,9 |
| СГМН-1М1 | 3,6 |
| Габаритные размеры, мм, не более: | |
| СГМН-1М | |
| - высота | 226,5 |
| - ширина | 180 |
| - длина | 320 |
| СГМН-1М1 | |
| - высота | 250 |
| - ширина | 180 |
| - длина | 270 |
| Присоединительные размеры: | |
| Номинальное расстояние между осями патрубков, мм: | |
| СГМН-1М | 250 |
| СГМН-1М1 | 200 |
| Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81 | G1 /-В |
| Диапазон температур окружающей среды, °С | от -30 до +50 |
| Диапазон температур измеряемого газа, °С | от -30 до +50 |
| Избыточное рабочее давление, кПа, не более | 3,0 |
| Средняя наработка на отказ, час, не менее | 2500 |
наносится на шильдик отсчетного устройства методом тампопечати и на паспорт счетчика типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Счетчик газа двухкамерный СГМН-1М (СГМН-1М1) | 1 шт. |
| Переходник | 2 шт. |
| Гайка накидная | 2 шт. |
| Прокладка | 2 шт. |
| Заглушка | 2 шт. |
| Упаковка | 1 шт. |
| Этикетка (на детали: переходник, гайка накидная, прокладка) | 1 шт. |
| Паспорт | 1 шт. |
первичная поверка осуществляется по документу СТБ 8011-99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки»;
периодическая поверка осуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки».
Основные средства поверки:
- поверочная расходомерная установка 1-го разряда по ГОСТ Р 8.618-2014 (диапазон воспроизведения объемного расхода газа от 0,04 до 10 м /ч, пределы допускаемой относительной погрешности измерений объема газа ± 0,5%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на навесную пломбу, расположенную на проволоке, проходящей через отверстие в винте, соединяющем корпус и крышку счетчика.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ РБ 00153637.048-98 «Счетчик газа двухкамерный СГМН-1М»
| Зарегистрировано поверок | 5443 |
| Поверителей | 25 |
| Актуальность данных | 08.12.2024 |
