| Номер в госреестре | 24940-17 |
| Наименование СИ | Спектрометры излучения человека |
| Обозначение типа СИ | СКГ-АТ1316 |
| Изготовитель | НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск |
| Год регистрации | 2017 |
| Срок свидетельства | 30.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры излучения человека СКГ-АТ1316 (далее - СИЧ) предназначены для измерений активности гамма-излучающих радионуклидов, содержащихся в теле человека.
Принцип действия СИЧ основан на регистрации излучения от тела человека детектором, накоплении и обработке амплитудных спектров импульсов, поступающих от блока детектирования (БД). Измерение активности гамма-излучающих радионуклидов проводят по прямому измерению гамма-излучения инкорпорированных нуклидов. В качестве детектора в СИЧ используется сцинтилляционный блок детектирования с кристаллом NaI (Tl) диаметром 150 мм и длиной 100 мм.
Амплитуда импульсов, пропорциональная энергии гамма-излучения, преобразуется в цифровой код, который хранится в запоминающем устройстве (ЗУ) интеллектуального БД. Данные из ЗУ БД в реальном масштабе времени передаются в персональный компьютер (ПК) для обработки с использованием программного обеспечения СИЧ. Результаты обработки отображаются на мониторе ПК.
Спектрометр представляет собой стационарное спектрометрическое средство измерений, построенное по блочно-модульному принципу и состоящее из кресла СИЧ и БД СИЧ. Калибровка спектрометра для измерения активности гамма-излучающих радионуклидов осуществляется с помощью унифицированного фантома УФ-02Т.
Кресло СИЧ обеспечивает размещение пациента в соответствии с геометрией измерения. СИЧ предназначены для применения в лабораториях учреждений, организаций и ведомств, осуществляющих контроль внутреннего облучения населения и персонала.

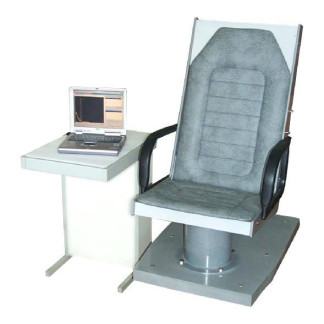

Общий вид спектрометра излучения человека СКГ-АТ1316 представлен на рисунке 1.
Программное обеспечение (ПО) СИЧ состоит из встроенного ПО и прикладного ПО «SICH1316». Все ПО является метрологически значимым.
Встроенное ПО предназначено для измерений энергетического разрешения гамма-излучения, передачи данных в ПК и обеспечивает собственный самоконтроль, самоконтроль аппаратных узлов и выход на рабочий режим. Встроенное ПО полностью закрыто и защищено от стороннего вмешательства путем пломбирования блока детектирования.
Прикладное ПО «SICH1316» предназначено для получения измерительной информации, обработки и отображения результатов измерений на экране ПК. Целостность программы «SICH1316» проверяется стандартными средствами (например, TotalCommander, DoubleCommander).
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Прикладное | ПО |
| Идентификационное наименование ПО | SICH 1316 rus.exe |
| Номер версии (идентификационный номер) ПО | 1.5.3.10; 1.x.y.z* |
| Цифровой идентификатор ПО (MD5) | 5d964c0a623cb1bc736f6307d8bd63a2** |
| * x.y.z - составная часть номера версии ПО: x, у принимаются равными от 0 до 9, z принимается равной от 1 до 999. ** Контрольная сумма относится к версии ПО 1.5.3.10. Примечание - Идентификационные данные для версии ПО 1.x.y.z вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке. | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО СИЧ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО СИЧ от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 2 - Основные метрологические характеристики СКГ -АТ1316
| Характеристика | Значение |
| Диапазон энергий регистрируемого гамма-излучения, кэВ | от 50 до 3000 |
| Диапазон каналов измерений аппаратурных спектров | от 1 до 1024 |
| Характеристика преобразования нормируется зависимостью энергии регистрируемого гамма-излучения от номера канала аналого-цифрового преобразователя и представляется в виде таблицы «номер канала - энергия гамма-излучения» | |
| Характеристика | Значение | |||||
| Пределы допускаемой основной относительной погрешности характеристики преобразования (интегральная нелинейность) в диапазоне энергий от 50 до 3000 кэВ, % | ±1 | |||||
| Относительное энергетическое разрешение для энергии 661,6 кэВ при измерении с радионуклидным 137 источником Cs типа ОСГИ-3, %, не более | 12 | |||||
| Максимальная входная статистическая загрузка, с-1, не менее | 104 | |||||
| При изменении входной статистической загрузки от 103 до 104 с-1: - относительное изменение энергетического разрешения, %, не более; - относительное смещение положения центроиды пика полного поглощения (ППП) 137 радионуклида Cs, %, не более | ±20 ±1 | |||||
| Эффективность регистрации в ШШ для энергии 661,6 кэВ при использовании унифицированного фантома УФ-02Т с радионуклидом 137Cs, 10-3 имп/фотон (Ф1-Ф6 - индекс фантома)* | Эффективность регистрации | |||||
| Ф1 | Ф2 | Ф3 | Ф4 | Ф5 | Ф6 | |
| 8,54±0,74 | 6,02±0,43 | 3,61±0,24 | 2,76±0,18 | 2,41±0,16 | 1,95±0,14 | |
| Эффективность регистрации в ШШ для энергии 795,9 кэВ при использовании унифицированного фантома УФ-02Т с радионуклидом 134Cs, 10-3 имп/фотон | Эффективность регистрации | |||||
| Ф1 | Ф2 | Ф3 | Ф4 | Ф5 | Ф6 | |
| 7,73±0,44 | 5,30±0,33 | 3,11±0,20 | 2,42±0,14 | 2,04±0,13 | 1,70±0,10 | |
| Диапазон измерений активности инкорпорированного 137 радионуклида Cs, Бк | д0 ё« | от 140 до 2,5105 | от 200 до 6,0105 | от 220 до 6,0105 | от 240 до 7,5105 | от 250 до 7,5105 |
| Диапазон измерений активности инкорпорированного радионуклида 134Cs, Бк | от 74 до 1,5105 | от 140 до 1,5105 | от 200 до 3,0105 | от 220 до 3,0105 | от 240 до 4,0105 | от 250 до 4,0105 |
| Характеристика | Значение | |||||
| Пределы допускаемой основной относительной погрешности измерений активности радионуклидов 137 134 Cs и Cs в фантоме всего тела человека, % | ±15 | |||||
| Минимальная измеряемая активность радионуклида 137 Cs в фантоме всего тела человека за время измерения 1 ч при статистической погрешности 50% (Р=0,95), Бк, не более | Ф1 | Ф2 | Ф3 | Ф4 | Ф5 | Ф6 |
| 89 | 101 | 157 | 203 | 231 | 254 | |
| Минимальная измеряемая активность радионуклида 134Cs в фантоме всего тела человека за время измерения 1 ч при статистической погрешности 50% (Р=0,95), Бк, не более | 58 | 94 | 141 | 181 | 206 | 241 |
| Нестабильность градуировочной характеристики преобразования за время непрерывной работы, %, не более | ±1 | |||||
| Нестабильность показаний при измерении активности за время непрерывной работы, %, не более | ±3 | |||||
| Пределы допускаемой дополнительной относительной погрешности измерений активности и относительного смещения положения центроиды ППП 137 радионуклида Cs, %: - при изменении температуры окружающего воздуха от плюс 10 °С до плюс 35 °С - при изменении напряжения питания от 195 до 253 В - при изменении постоянного магнитного поля напряженностью до 40 А/м | Пределы допускаемой дополнительной относительной погрешности измерений активности | Пределы относительного смещения положения центроиды ППП | ||||
| ±3 ±3 ±3 | ±2 ±2 ±3 | |||||
| Характеристика | Значение |
| Время установления рабочего режима, мин, не более | 10 |
| * Унифицированный фантом УФ-02Т является сборно-разборной конструкцией. Конструкция фантома обеспечивает шесть типов сборки тела человека с различными возрастными и антропометрическими характеристиками (индексы Ф1 ^ Ф6). | |
Таблица 3 - Основные технические характеристики СКГ -АТ1316
| Характеристика | Значение |
| Мощность, потребляемая от | |
| сети переменного тока при | |
| номинальном напряжении 230 | |
| В, (без учета принтера), ВА, | |
| не более | 200 |
| Габаритные размеры составных | |
| частей СИЧ, мм, не более: | |
| - БД СИЧ: | |
| - диаметр | 177 |
| - высота | 456 |
| - кресло СИЧ: | |
| - длина | 1090 |
| - ширина | 606 |
| - высота | 1100 |
| Масса составных частей СИЧ, | |
| кг, не более: | |
| - БД СИЧ | 10 |
| - кресло СИЧ | 230 |
| Условия эксплуатации: | |
| - температура окружающего | |
| воздуха, °С | от +10 до +35 |
| - относительная влажность | |
| воздуха при температуре | |
| 30 °С и более низких | |
| температурах без конденсации | |
| влаги, %, не более | 75 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на наклейку, расположенную на верхней торцевой поверхности спинки кресла СИЧ, методом офсетной печати и на титульный лист руководства по эксплуатации методом компьютерной графики.
| Наименование, тип | Количество | Примечание |
| Блок детектирования СИЧ | 1 | |
| Кресло СИЧ | 1 | В кресле размещается защита блока детектирования СИЧ |
| IBM-совместимый персональный компьютер с принтером | 1 | Поставляется по заказу |
| Компакт-диск с программным обеспечением «SICH1316» | 1 | |
| Руководство оператора | 1 | К программе «SICH1316» |
| Руководство по эксплуатации | 1 | |
| Методика поверки МП.МН 1169-2002 | 1 | |
| Паспорт на источник гамма-излучения | 1 | Приложение А руководства по эксплуатации. Источник гамма-излучения 137 на основе радионуклида Cs входит в комплект принадлежностей |
| Методика выполнения измерений МВИ.МН 1958-2003 | 1 | Для измерения активности гамма-излучающих радионуклидов в теле человека. Поставляется по заказу |
| Комплект принадлежностей | 1 | |
| Упаковка картонная | 1 | |
| Упаковка картонная | 1 | При поставке ПК |
| Упаковка деревянная | 7 | |
| Примечание - По согласованию с заказчиком ПК и принтер могут не поставляться. | ||
осуществляется по документу МП.МН 1169-2002 ТИАЯ.412151.006 МП «Спектрометр излучения человека СКГ-АТ1316. Методика поверки», утвержденному РУП «БелГИМ» 02 августа 2002 г. Основные средства поверки:
- рабочие эталоны не ниже 2-го разряда по ГОСТ 8.033-96 - источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3;
- рабочий эталон не ниже 2-го разряда по ГОСТ 8.033-96 единицы активности
137
радионуклида Cs - унифицированный фантом тела человека УФ-02Т.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в документах:
- «Спектрометр излучения человека СКГ-АТ1316. Руководство по эксплуатации»;
- МВИ.МН 1958-2003 «Методика выполнения измерений активности гамма-излучающих радионуклидов в теле человека с помощью спектрометра излучения человека СКГ-АТ1316». Номер свидетельства об аттестации 968/2016. Номер в реестре ФР.1.38.2016.24656.
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей»
ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские. Общие технические условия»
ГОСТ 30324.0-95 «Изделия медицинские электрические. Часть 1. Общие требования безопасности»
ТУ РБ 100865348.006-2002 «Спектрометр излучения человека СКГ-АТ1316. Технические условия»
