| Номер в госреестре | 24949-18 |
| Наименование СИ | Измерители-сигнализаторы |
| Обозначение типа СИ | СРК-АТ2327 |
| Изготовитель | НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 03.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-сигнализаторы СРК-АТ2327 (далее - приборы) предназначены для измерений мощности амбиентного эквивалента дозы (далее - мощность дозы), амбиентного эквивалента дозы (далее - доза) и скорости счета гамма-, нейтронного и рентгеновского излучения, плотности потока и флюенса нейтронов с известным энергетическим распределением, плотности потока бета-излучения, быстрого обнаружения низкоинтенсивных источников излучения.
Принцип действия прибора основан на использовании интеллектуальных блоков детектирования гамма-, рентгеновского, бета- и нейтронного излучения. В качестве детекторов рентгеновского и гамма-излучения используются газоразрядные счетчики Гейгера-Мюллера (БДКГ-02, БДКГ-08, БДКГ-17), детекторы на основе пластмассы (БДКГ-04, БДКГ-204, БДПБ-01), высокочувствительны пластмассовые детекторы повышенного объема (БДКГ-35, БДРМ-05), кристалла NaI (БДКГ-11/1, БДКГ-19), ионизационная камера (БДКГ-27). Регистрация нейтронного
3
излучения осуществляется с помощью пропорционального Не счетчика (диаметр 18x120 мм), помещенного для увеличения чувствительности в замедляющую быстрые нейтроны насадку из полиамида с толщиной стенок 35 мм (БДКН-02), или полиэтилена с толщиной стенок 100 мм (БДКН-04). Частота следования импульсов, поступающих со счетчиков, несет информацию об измеряемой мощности дозы.
Алгоритм работы обеспечивает непрерывность процесса измерений, оперативное представление в любой момент времени получаемой от каждого блока детектирования информации на табло прибора, быструю адаптацию к изменению уровня радиации.
Управление режимами работы, выполнение необходимых вычислений, хранение и индикация результатов измерений осуществляется с помощью микропроцессорного устройства. Объединение приборов в систему и сопряжение с ПЭВМ осуществляется с помощью интерфейса типа RS485.
Прибор обеспечивает поочерёдный циклический вывод на электронное табло показаний радиационного фона, текущего времени и текущей температуры окружающей среды.
Прибор представляет собой монтируемую на объекте стационарную многоканальную аппаратуру с комплектом средств измерений, содержащих блоки детектирования гамма-излучения (БДКГ-02 и/или БДКГ-08, БДКГ-04, БДКГ-204, БДКГ-11/1, БДКГ-17, БДКГ-19, БДКГ-27, БДКГ-35, БДРМ-05 ) и/или блоки детектирования нейтронного излучения (БДКН-02, БДКН-04, БДКН-05), блоки детектирования бета-излучения БДПБ-01, мониторы радиационные пешеходные МРП-АТ920, МРП-АТ920В, МРП-АТ920Р, средства обработки и отображения информации.
Прибор с МРП-АТ920 (МРП-АТ920В, МРП-АТ920Р) регистрирует гамма-излучение с индикацией превышения рассчитанных пороговых значений на сигнальном устройстве.

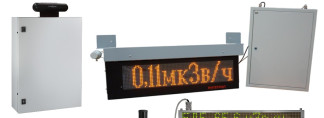

Общий вид основных устройств и блоков детектирования измерителя-сигнализатора СРК-АТ2327 представлен на рисунке 1.
Защита приборов от несанкционированного доступа осуществляется пломбированием разрушающейся этикеткой блоков детектирования, входящих в состав прибора.
Программное обеспечение (ПО) измерителя - сигнализатора СРК-АТ2327 состоит из встроенного и внешнего (прикладного).
Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования составных частей прибора. Целостность программ проверяется путем проверки целостности пломб.
Прикладное ПО состоит из программ «SARKtech», «SARK2» и «SRK_Portal_Thresholds».
Программа «SARKtech» предназначена для проведения настройки отдельных блоков детектирования прибора.
Программа «SARK2» предназначена для протоколирования измерений прибора.
Программа «SRK_Portal_Thresholds» предназначена для расчета пороговых уровней для версии прибора - монитор радиационный пешеходный.
Прикладное ПО защищено от несанкционированного вмешательства проверкой цифрового идентификатора исполняемого файла на соответствие указанному в разделе РЭ «Свидетельство
о приемке».
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SARKtech.exe |
| Номер версии (идентификационный номер) ПО | 2.0.9.1 о * 2.x.y.z |
| Цифровой идентификатор ПО (MD5) | 0ca9b8d2340a5227c17243abc9007c55 |
| Идентификационное наименование ПО | SARK2.exe |
| Номер версии (идентификационный номер) ПО | 1.2.206.682 i * 1.x.y.z |
| Цифровой идентификатор ПО (MD5) | 992cdae4338f0ca08b4c1b980b0f21 c7 |
| Идентификационное наименование ПО | SRK Portal Thresholds.exe |
| Номер версии (идентификационный номер) ПО | 1.0.0.1 i * 1.x.y.z |
| Цифровой идентификатор ПО (MD5) | 846a34fe1d25d53b4baa744e8f7130bd |
| * x = [от 0 до 100], y = [от 0 до 1000], z = [от 0 до 1000]. Цифровой идентификатор ПО дан только для текущей версий ПО. Актуальный номер версии и идентификационные данные ПО вносятся в раздел «Свидетельство о приемке» РЭ при первичной поверке. | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО измерителей -сигнализаторов СРК-АТ2327 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», уровень защиты прикладного ПО соответствует уровню «средний».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений мощности дозы рентгеновского и гамма-излучения с блоками: БДКГ-02 БДКГ-08 БДКГ-04, БДКГ-204 БДКГ-11/1 БДКГ-17 БДКГ-27 | от 0,1 мкЗв/ч до 10 Зв/ч от 0,1 мкЗв/ч до 5 Зв/ч от 0,05 мкЗв/ч до 10 Зв/ч от 0,01 до 100 мкЗв/ч от 1 мЗв/ч до 100 Зв/ч от 50 мЗв/ч до 4000 Зв/ч |
| Наименование характеристики | Значение |
| Диапазон измерений дозы рентгеновского и гамма-излучения с блоками: БДКГ-02 БДКГ-08 БДКГ-04 БДКГ-204 БДКГ-11/1 БДКГ-17 БДКГ-27 | от 0,1 мкЗв до 10 Зв от 0,1 мкЗв до 10 Зв от 0,05 мкЗв до 10 Зв от 0,05 мкЗв до 10 Зв от 0,05 мкЗв до 10 Зв от 1 мЗв до 100 Зв от 50 мЗв до 4000 Зв |
| Диапазон измерений мощности дозы нейтронного излучения плутоний-бериллиевых источников с блоком БДКН-02 | от 0,1 мкЗв/ч до 10 мЗв/ч |
| Диапазон измерений мощности дозы нейтронного излучения с блоком БДКН-04 | от 0,1 мкЗв/ч до 10 мЗв/ч |
| Диапазон измерений дозы нейтронного излучения плутоний-бериллиевых источников (за время превышения порогового значения по мощности дозы нейтронного излучения) с блоком БДКН-02 | от 0,1 мкЗв до 10 Зв |
| Диапазон измерений дозы нейтронного излучения (за время превышения порогового значения по мощности дозы нейтронов) с блоком БДКН-04 | от 0,1 мкЗв до 10 Зв |
| Диапазон измерений плотности потока нейтронов с известным 1 2 энергетическим распределением с блоком БДКН-02, с" -см | от 0,1 до 104 |
| Диапазон измерений плотности потока быстрых нейтронов с известным 1 2 энергетическим распределением с блоком БДКН-04, с -см | от 0,1 до 104 |
| Диапазон измерений флюенса нейтронов с известным энергетическим распределением (за время превышения порогового значения по плотности потока нейтронов) с блоком БДКН-02, см-2 | от 1 до 1012 |
| Диапазон измерений флюенса быстрых нейтронов с известным энергетическим распределением (за время превышения порогового -2 значения по плотности потока нейтронов) с блоком БДКН-04, см | от 1 до 1012 |
| Диапазон измерений температуры окружающей среды, оС | от -40 до +55 |
| Пределы допускаемой основной относительной погрешности измерений мощности дозы, и дозы гамма-излучения с блоками, %: БДКГ-02, БДКГ-08 БДКГ-04, БДКГ-204, БДКГ-11/1, БДКГ-17, БДКГ-27 | ±15 ±20 |
| Пределы допускаемой основной относительной погрешности измерений мощности дозы и дозы нейтронного излучения с блоками, %: БДКН-04 БДКН-02 | ±20 ±35 |
| Пределы допускаемой основной относительной погрешности измерений плотности потока и флюенса нейтронов с блоками, %: БДКН-02 БДКН-04 | ±20 ±30 |
| Диапазон измерений плотности потока бета-частиц с блоком БДНБ-01, мин 1-см2 | от 1 до 5 -105 |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-излучения с блоком БДНБ-01, % | ±20 |
| Наименование характеристики | Значение |
| Диапазон энергий регистрируемого рентгеновского и гамма-излучений с блоками: БДКГ-02 | от 60 кэВ до 3 МэВ |
| БДКГ-08 | от 60 кэВ до 3 МэВ |
| БДКГ-04 | от 15 кэВ до 3 МэВ |
| БДКГ-204 | от 20 кэВ до 10 МэВ |
| БДКГ-11/1 | от 50 кэВ до 3 МэВ |
| БДКГ-17 | от 60 кэВ до 3 МэВ |
| БДКГ-27 | от 60 кэВ до 1,5 МэВ |
| Энергетическая зависимость показаний относительно энергии гамма-излучения 0,662 МэВ радионуклида 137Cs с блоками, %, не более БДКГ-02 | от -20 до +35 |
| БДКГ-08 | от -20 до +35 |
| БДКГ-04 в диапазоне энергий от 15 до 60 кэВ | от -35 до +35 |
| в диапазоне энергий от 60 кэВ до 3 МэВ | от -20 до +20 |
| БДКГ-204 в диапазоне энергий от 20 до 60 кэВ | от -45 до +35 |
| в диапазоне энергий от 60 кэВ до 3 МэВ | от -25 до +25 |
| в диапазоне энергий от 3 до 10 МэВ | от -50 до +50 |
| БДКГ-11/1 | от -20 до +20 |
| БДКГ-17 | от -25 до +35 |
| БДКГ-27 | от -30 до +30 |
| Чувствительность с блоком БДКГ-11/1 с защитой: а) для типовых источников гамма-излучения, (имп/с)/(мкЗв/ч), не менее 241Am; | 8160 |
| 137Cs; | 1970 |
| 60Co. 137 | 1090 |
| б) для эталонного источника гамма-излучения радионуклида Cs типа ОСГИ-3, (имп/с)/кБк. | 60,8±12,1 |
| Чувствительность с блоком БДКГ-19 с защитой: а) для типовых источников гамма-излучения, (имп/с)/(мкЗв/ч), не менее 241Am; | 32540 |
| 137Cs; | 4910 |
| 60Co. 137 | 2840 |
| б) для эталонного источника гамма-излучения радионуклида Cs типа ОСГИ-3, (имп/с)/кБк | 106,1±21,2 |
| Чувствительность с блоком БДКГ-35 с защитой: а) для типовых источников гамма-излучения, (имп/с)/(мкЗв/ч), не менее 241Am; | 9000 |
| 137Cs; | 3200 |
| 60Co. 137 | 1600 |
| б) для эталонного источника гамма-излучения радионуклида Cs типа ОСГИ-3, (имп/с)/кБк | 55±11 |
| Наименование характеристики | Значение | ||
| Чувствительность с блоком БДРМ-05 для эталонного источника 137 гамма-излучения радионуклида Cs типа ОСГИ-3, (имп/с)/кБк | 125±25 | ||
| Диапазон энергий регистрируемого нейтронного излучения с блоками БДКН-02, БДКН-04 | от 0,025 эВ до 14 МэВ | ||
| Энергетическая зависимость показаний (относительно средней энергии нейтронного излучения плутоний-бериллиевого источника 4,16 МэВ в установках типа УКПН), %, не более а) с блоком БДКН-02 в энергетическом диапазоне от 1,5 до 7 МэВ в энергетическом диапазоне от 2,5 до 6 МэВ б) с блоком БДКН-04 в режиме измерений мощности дозы в энергетическом диапазоне от 0,1 до 10 МэВ в энергетическом диапазоне от 0,1 до 7 МэВ | от -60 до +90 от -45 до +40 от -40 до +10 от -30 до +10 | ||
| в) с блоком БДКН-04 в режиме измерений плотности потока (флюенса) в энергетическом диапазоне от 0,5 до 10 МэВ в энергетическом диапазоне от 0,7 до 7 МэВ | от -30 до +20 от -20 до +20 | ||
| Относительные коэффициенты чувствительности | БДКН-02 | БДКН-04 | |
| при измерении плотности потока от источника нейтронов с энергией Ен | тепловые, Ен = 0,025 эВ | 1,57+0,30 | 0,007+0,0014 |
| Ra-g-Be, Ен = 100 кэВ | 2,98+0,30 | 0,20+0,02 | |
| Cf-252, Ен = 2,13 МэВ | 1,25+0,125 | 1,10+0,11 | |
| Pu-a-Be в установке УКПН, Ен =3,7 МэВ | 1,00 | 1,00 | |
| Pu-a-Be, Ен =4,16 МэВ | 0,90+0,09 | 1,09+0,11 | |
| при измерении мощности амбиент-ной дозы от источника нейтронов с энергией Ен | тепловые, Ен = 0,025 эВ | 51,3+10,3 | 0,225+0,045 |
| Ra-g-Be, Ен = 100 кэВ | 12,2+1,2 | 0,81+0,08 | |
| Cf-252, Ен = 2,13 МэВ | 1,17+0,12 | 1,02+0,10 | |
| Pu-a-Be в установке УКПН, Ен =3,7 МэВ | 1,00 | 1,00 | |
| Pu-a-Be, Ен =4,16 МэВ | 0,83+0,08 | 1,00+0,10 | |
| Чувствительность прибора с блоком БД нейтронному излучению на основе плуп источника, импсм2/нейтр, не менее | о г уо мв о 2 и « § & э пр ке кб 50й -и К 2 | 8 | |
| Чувствительность прибора с блоком БДКН-05 к прямому 252 нейтронному излучению источника на основе изотопа Cf, импсм2/нейтр, не менее | 12,5 | ||
| Прибор с блоком БДКН-05 имеет индикаторный режим измерений скорости счета нейтронного излучения, обеспечивающий срабатывание звуковой и световой сигнализация красного цвета при обнаружении нейтронного источника | |||
| Прибор обеспечивает поочерёдный циклический вывод показаний радиационного фона, текущего времени и текущей температуры окружающей среды на электронное табло блока измерений и индикации и электронное табло ТЭИ-АТ. Время цикла отображения, с | 12+3 | ||
| Пределы допускаемой основной абсолютной погрешности измерений температуры окружающего воздуха, °С: в диапазоне температур от -40 до 0 °С; в диапазоне температур от 0 до +55 °С. | +4 +1,5 | ||
| Наименование характеристики | Значение |
| Прибор с МРП-АТ920 (МРП-АТ920В) регистрирует гамма-излучение с индикацией превышения измеренной величины рассчитанных пороговых значений на сигнальном устройстве | |
| Минимальная обнаруживаемая активность радионуклида 13 7Cs в неэкранированном источнике, расположенном на расстоянии 1 м от МРП-АТ920 (МРП-АТ920В, МРП-АТ920Р) за время не более 2 с, МБк, не более | 1 |
| Чувствительность прибора с МРП-АТ920: а) для типовых источников гамма-излучения, (имп/с)/(мкЗв/ч), не менее 241Am 137Cs 60Co | 8740 1677 1054 |
| б) для эталонного источника гамма-излучения 137Cs типа ОСГИ-3, (имп/с)/кБк. | 110,1±22 |
| Чувствительность прибора с МРП-АТ920В: а) для типовых источников гамма-излучения, (имп/с)/(мкЗв/ч), не менее 241Am 137Cs 60Co 137 б) для эталонного источника гамма-излучения Cs типа ОСГИ-3, (имп/с)/кБк. | 30650 3370 3140 147,8±29,5 |
| Чувствительность прибора с МРП-АТ920Р: а) для типовых источников гамма-излучения, (имп/с)/(мкЗв/ч), не менее 241Am 137Cs 60Co 137 б) для эталонного источника гамма-излучения Cs типа ОСГИ-3, (имп/с)/кБк. | 10000 3200 1600 100±20 |
| Время, необходимое для возврата МРП-АТ920 (МРП-АТ920В, МРП-АТ920Р) в рабочий режим после завершения превышения порогового уровня, с, не более | 6 |
| Прибор с МРП-АТ920 (МРП-АТ920В, МРП-АТ920Р) обнаруживает ядерные материалы в зоне минимальной чувствительности при ширине прохода не менее 1 м и высоте контролируемого пространства от 0,1 до 1,9 м. Отклонение показаний скорости счета относительно показаний на высоте 1 м, %, не более | 50 |
| Прибор устойчив к воздействию а) температуры окружающего воздуха в диапазоне, оС для блока БДКГ-02, БДКГ-35, БДРМ-05, БДКН-05, МРП-АТ920Р, ПУ-АТ900 (по отдельному заказу), коммутаторов и клеммных коробок БДКГ-204 для МРП-АТ920В и блока БДКГ-19 с защитой для ПУ-АТ900, сетевого адаптера, табло электронного ТЭИ-АТ, адаптеров интерфейсных USB-COMi-Sl-M и USB-2COMi-Sl-M для всех остальных устройств из состава комплекта прибора б) относительной влажности воздуха при температуре 35 оС и более низких температурах без конденсации влаги, % | от -40 до +50 от -40 до +50 от -15 до +50 от -5 до +40 от -30 до +50 до 95 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной относительной погрешности измерений мощности дозы, дозы, скорости счета и плотности потока нейтронов: при изменении температуры окружающего воздуха от нормальной температуры (плюс 20 °С) в диапазоне рабочих температур от -40 до +50 °С от +50 до +60 °С при изменении относительной влажности до 95 % при температуре плюс 35 °С, % при изменении напряжения питания от номинального значения 230 В, % | ±5%/10 °С 25% ±10 ±5 |
| при изменении напряжения на аккумуляторе от номинального значения 12,6 на (+1,3, -1,6) В, % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерений мощности дозы и плотности потока нейтронов от нижнего предела диапазона измерений при воздействии сопутствующего гамма-излучения с мощностью дозы до 10 мЗв/ч, % | ±25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более БДКГ-02, БДКГ-08 | |
| диаметр | 55 |
| высота | 260 |
| БДКГ-04 | |
| диаметр | 61 |
| высота | 205 |
| БДКГ-204 | |
| диаметр | 61 |
| высота | 210 |
| БДКГ-11/1 (в герметичном контейнере) | |
| диаметр | 141 |
| высота | 473 |
| БДКГ-11/1 (в герметичном контейнере с защитой) | |
| диаметр | 141 |
| высота | 473 |
| БДКГ-17 | |
| диаметр | 54 |
| высота | 167 |
| БДКГ-19 (в герметичном контейнере с защитой); | |
| диаметр | 141 |
| высота | 576 |
| БДКГ-35 (в герметичном контейнере с защитой); | |
| диаметр | 141 |
| высота | 473 |
| БДКН-02 | |
| диаметр | 91 |
| высота | 260 |
| Наименование характеристики | Значение |
| БДКН-04 | |
| длина | 235 |
| ширина | 264 |
| высота | 315 |
| БДКН-05 | |
| длина | 105 |
| ширина | 115 |
| высота | 380 |
| БДКН-05 (в герметичном контейнере) | |
| диаметр | 190 |
| высота | 460 |
| БО БДКГ-27 | |
| длина | 206 |
| ширина | 82 |
| высота | 56 |
| ИК БДКГ-27 | |
| длина | 190 |
| ширина | 58 |
| высота | 65 |
| БДРМ-05 | |
| длина | 1280 |
| ширина | 150 |
| высота | 90 |
| БД! lb-01 | |
| диаметр | 80 |
| высота | 196 |
| МРП-АТ920, МРП-АТ920В, МРП-АТ920Р | |
| диаметр | 350 |
| высота | 1217 |
| блок управления | |
| длина | 500 |
| ширина | 650 |
| высота | 150 |
| блок измерения и индикации | |
| длина | 1095 |
| ширина | 392 |
| высота | 300 |
| блок измерительный БИ-АТ922, БИ-АТ923 | |
| длина | 800 |
| ширина | 600 |
| высота | 200 |
| блок измерительный БИ-АТ924, БИ-АТ925, БИ-АТ926 | |
| длина | 1400 |
| ширина | 600 |
| высота | 300 |
| пульт управления ПУ-АТ900 | |
| длина | 200 |
| ширина | 160 |
| высота | 90 |
| Наименование характеристики | Значение |
| блок управления БУ-АТ980, БУ-АТ980А | |
| длина | 400 |
| ширина | 300 |
| высота | 150 |
| блок управления БУ-АТ981 | |
| длина | 650 |
| ширина | 500 |
| высота | 150 |
| устройство индикации и сигнализации УС-АТ990 | |
| длина | 185 |
| ширина | 85 |
| высота | 100 |
| устройство сигнализации УС-АТ991, УС-АТ991р | |
| длина | 185 |
| ширина | 85 |
| высота | 95 |
| устройство сигнализации УС-АТ991с, УС-АТ991у | |
| длина | 183 |
| ширина | 103 |
| высота | 98 |
| устройство сигнализации УС-АТ994 | |
| длина | 100 |
| ширина | 65 |
| высота | 40 |
| устройство звуковое УЗ-АТ993 | |
| длина | 126 |
| ширина | 124 |
| высота | 95 |
| адаптер интерфейсный АИ-АТ940 | |
| длина | 185 |
| ширина | 85 |
| высота | 65 |
| адаптер интерфейсный АИ-АТ941, АИ-АТ942 | |
| длина | 206 |
| ширина | 82 |
| высота | 56 |
| модуль дискретного ввода МДВ-АТ950 | |
| длина | 82 |
| ширина | 210 |
| высота | 60 |
| стабилизатор напряжения СН-АТ960 | |
| длина | 186 |
| ширина | 125 |
| высота | 64 |
| стабилизатор напряжения СН-АТ960А | |
| длина | 186 |
| ширина | 132 |
| высота | 64 |
| Наименование характеристики | Значение |
| коробка клеммная, коммутатор | |
| длина | 124 |
| ширина | 124 |
| высота | 55 |
| блок клеммный БК3/5, БК3/8 | |
| длина | 125 |
| ширина | 134 |
| высота | 64 |
| блок клеммный БК4/5, БК4/8 | |
| длина | 132 |
| ширина | 134 |
| высота | 64 |
| табло электронное информационное ТЭИ-АТ | |
| длина | 644 |
| ширина | 98 |
| высота | 67 |
| адаптер сетевой | |
| длина | 100 |
| ширина | 85 |
| высота | 60 |
| оповещатель АСТО 12/1 | |
| длина | 350 |
| ширина | 130 |
| высота | 45 |
| БИРП | |
| длина | 320 |
| ширина | 220 |
| высота | 85 |
| повторитель RS422/RS485 изолированный ADAM 4510S | |
| длина | 60 |
| ширина | 120 |
| высота | 44 |
| извещатель фотоэлектрический АX200PLUS (передатчик, приемник) | |
| длина | 80 |
| ширина | 188 |
| высота | 85 |
| Масса, кг, не более: | |
| БДКГ-02, БДКГ-08, БДКГ-04 | 0,5 |
| БДКГ-204 | 0,55 |
| БДКГ-11/1 (в герметичном контейнере) | 6,5 |
| БДКГ-11/1 (в герметичном контейнере с защитой) | 8,5 |
| БДКГ-17 | 0,27 |
| БДКГ-19 (в герметичном контейнере с защитой) | 11,2 |
| БДКГ-35 (в герметичном контейнере с защитой) | 8,2 |
| БДКН-02 | 2,4 |
| БДКН-04 | 7,95 |
| БДКН-05 | 3,5 |
| БДКН-05 (в герметичном контейнере) | 6,9 |
| БО БДКГ-27 | 0,45 |
| ИК БДКГ-27 | 0,7 |
| Наименование характеристики | Значение |
| БДРМ-05 | 10,3 |
| БДПБ-01 | 0,55 |
| МРП-АТ920, МРП-АТ920Р | 13,5 |
| МРП-АТ920B | 14,5 |
| пульт управления ПУ-АТ900 | 0,7 |
| блок управления (с аккумуляторами) | 26,2 |
| блок измерения и индикации | 23 |
| блок управления БУ-АТ980, БУ-АТ980А (без аккумуляторов) | 7,8 |
| блок управления БУ-АТ981 (с аккумуляторами) | 26,5 |
| блок измерительный БИ-АТ922, БИ-АТ923 | 44,0 |
| блок измерительный БИ-АТ924, БИ-АТ925, БИ-АТ926 | 180 |
| устройство индикации и сигнализации УС-АТ990 | 0,4 |
| устройство сигнализации УС-АТ991, УС-АТ991с, УС-АТ991р, УС-АТ991у | 0,4 |
| устройство сигнализации УС-АТ994 | 0,3 |
| устройство звуковое У3-АТ993 | 0,35 |
| адаптер интерфейсный АИ-АТ940, АИ-АТ941, АИ-АТ942 | 0,4 |
| коробка клеммная, коммутатор | 0,3 |
| модуль дискретного ввода МДВ-АТ950 | 0,4 |
| стабилизатор напряжения СН-АТ960, СН-АТ960А | 0,4 |
| блок клеммный БК3/5, БК3/8, БК4/5, БК4/8 | 0,3 |
| повторитель RS422/RS485 изолированный ADAM 4510S | 0,2 |
| адаптер сетевой | 0,5 |
| БИРП (без аккумулятора) | 3,9 |
| оповещатель АСТО 12/1 | 0,4 |
| табло электронное информационное ТЭИ-АТ | 4,0 |
| извещатель фотоэлектрический АХ200РЬЦ^: | |
| передатчик | 0,3 |
| приемник | 0,3 |
наносится на этикетки составных частей прибора и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество | Примечание |
| Блок детектирования гамма-излучения БДКГ-02 | ТИАЯ.418269.017 | от 1 до 10 | Количество блоков детектирования (БД) оговаривается потребителем при заказе, при этом общее количество БД должно быть не более 10 |
| Блок детектирования гамма-излучения БДКГ-04 | ТИАЯ.418269.036 | от 1 до 10 | |
| Блок детектирования гамма-излучения БДКГ-08 | ТИАЯ.418269.025 | от 1 до 10 | |
| Блок детектирования гамма излучения БДКГ-11/1 | ТИАЯ.418269.042 | от 1 до 10 | |
| Блок детектирования гамма-излучения БДКГ-17 | ТИАЯ.418269.038 | от 1 до 10 | |
| Блок детектирования гамма-излучения БДКГ-19 | ТИАЯ.418269.045 | от 1 до 10 |
| Наименование, тип | Обозначение | Количество | Примечание |
| Блок детектирования гамма излучения БДКГ-27 | ТИАЯ. 418269.059 | от 1 до 10 | |
| Блок детектирования гамма-излучения БДКГ 204 | ТИАЯ. 418269.095 | от 1 до 10 | |
| Блок детектирования гамма-излучения БДКГ-35 | ТИАЯ. 418269.117 | от 1 до 10 | |
| Блок детектирования гамма-излучения БДРМ-05 | ТИАЯ. 412125.006 | от 1 до 10 | |
| Блок детектирования нейтронного излучения БДКН-02 | ТИАЯ.418252.008 | от 1 до 10 | |
| Блок детектирования нейтронного излучения БДКН-04 | ТИАЯ.418252.014 | от 1 до 10 | |
| Блок детектирования нейтронно го излучения БДКН-05 | ТИАЯ.418252.017 | от 1 до 10 | |
| Блок детектирования бета-излучения БДПБ-01 | ТИАЯ.418252.010 | 2 | |
| Пульт управления ПУ-АТ900 | ТИАЯ.468329.002 | 1 | Поставка по заказу потребителя |
| Блок управления БУ-АТ980 | ТИАЯ.468332.036-02 | 1 | |
| Блок управления БУ-АТ980А | ТИАЯ.468332.036-03 | 1 | |
| Блок управления БУ-АТ981 | ТИАЯ.468332.036 | 1 | |
| Адаптер интерфейсный АИ-АТ940 | ТИАЯ.468369.004 | 1 | |
| Адаптер интерфейсный АИ-АТ941 | ТИАЯ.468369.006 | от 1 до 10 | Поставляется с БДКГ-04 и БДКГ-11/1 |
| Адаптер интерфейсный АИ-АТ942 | ТИАЯ.468369.008 | от 1 до 10 | Поставка и количество устанавливаются при заказе |
| Модуль дискретного ввода МДВ-АТ950 | ТИАЯ.468155.002 | от 1 до 10 | |
| Устройство звуковое УЗ-АТ993 | ТИАЯ.468231.003 | от 1 до 10 | |
| Устройство индикации и сигнализации УС-АТ990 | ТИАЯ.468239.007 | от 1 до 10 | |
| У стройство сигнализации УС-АТ991 | ТИАЯ.468239.008 | от 1 до 10 | |
| У стройство сигнализации УС-АТ99^ | ТИАЯ.468239.008-01 | от 1 до 10 | |
| У стройство сигнализации УС-АТ991р | ТИАЯ.468239.008-02 | от 1 до 10 | Поставка и количество устанавливаются при заказе |
| У стройство сигнализации УС-АТ991у | ТИАЯ.468239.008-03 | от 1 до 10 | |
| У стройство сигнализации УС-АТ994 | ТИАЯ.468239.020 | от 1 до 10 | |
| Монитор радиационный пешеходный МРП-АТ920 | ТИАЯ.412118.022 | от 1 до 10 | |
| Монитор радиационный пешеходный МРП-АТ920В | ТИАЯ.412118.022-01 | от 1 до 10 | |
| Монитор радиационный пешеходный МРП-АТ920Р | ТИАЯ.412118.022-06 | от 1 до 10 | |
| Коробка клеммная КК3/8 | ТИАЯ.301433.001 | от 1 до 20 |
| Наименование, тип | Обозначение | Количество | Примечание | |
| Коробка клеммная КК2/8 | ТИАЯ.301433.001-01 | от | до 20 | |
| Коробка клеммная КК4/8 | ТИАЯ.301433.001-02 | от | до 20 | |
| Коробка клеммная КК3/5 | ТИАЯ.301433.001-03 | от | до 20 | |
| Коробка клеммная КК2/5 | ТИАЯ.301433.001-04 | от | до 20 | |
| Коробка клеммная КК2/5а | ТИАЯ.301433.003-01 | от | до 20 | |
| Коробка клеммная КК4/5 | ТИАЯ.301433.001-05 | от | до 20 | |
| Коробка клеммная КК3/5а | ТИАЯ.301433.003 | от | до 20 | |
| Коробка клеммная КК2/5а | ТИАЯ.301433.003-01 | от | до 20 | |
| Коробка клеммная КК2D/5 | ТИАЯ.468347.012 | от | до 20 | |
| Коробка клеммная КК3D/5 | ТИАЯ.468347.012-01 | от | до 20 | |
| Коробка клеммная КК2D/8 | ТИАЯ.468347.012-02 | от | до 20 | |
| Коробка клеммная КК3D/8 | ТИАЯ.468347.012-03 | от | до 20 | |
| Блок клеммный БК3/5 | ТИАЯ.468347.021 | от | до 20 | |
| Блок клеммный БК4/5 | ТИАЯ.468347.021-01 | от | до 20 | |
| Блок клеммный БК3/8 | ТИАЯ.468347.021-02 | от | до 20 | |
| Блок клеммный БК4/8 | ТИАЯ.468347.021-03 | от | до 20 | |
| Коммутатор К4 | ТИАЯ.468347.002 | от | до 20 | |
| Коммутатор К3 | ТИАЯ.468347.004 | от | до 20 | |
| Коммутатор К2 | ТИАЯ.468347.006 | от | до 20 | |
| Коммутатор К3c | ТИАЯ.468347.008 | от | до 20 | |
| Коммутатор К2/3 | ТИАЯ.468347.009 | от | до 20 | |
| Коммутатор К3/4 | ТИАЯ.468347.010 | от | до 20 | |
| Коммутатор К2^ | ТИАЯ.468347.013 | от | до 20 | |
| Коммутатор КР1 | ТИАЯ.468347.019 | от | до 20 | |
| Коммутатор КР2 | ТИАЯ.468347.019-01 | от | до 20 | |
| Блок управления | ТИАЯ.468332.027 | 1 | ||
| Блок измерения и индикации | ТИАЯ.468383.002 | 1 | ||
| Блок измерительный БИ-АТ922 | ТИАЯ.418254.001 | 1 | ||
| Блок измерительный БИ-АТ923 | ТИАЯ.418254.002 | 1 | ||
| Блок измерительный БИ-АТ924 | ТИАЯ.418254.003 | от 1 до 8 | ||
| Блок измерительный БИ-АТ925 | ТИАЯ.418254.004 | от 1 до 8 | ||
| Блок измерительный БИ-АТ926 | ТИАЯ.418254.005 | от 1 до 8 | ||
| Стабилизатор напряжения СН-АТ960 | ТИАЯ.436121.022 | от 1 до 10 | ||
| Стабилизатор напряжения СН-АТ960А | ТИАЯ.436121.022-01 | от 1 до 10 | ||
| Табло электронное информационное ТЭИ-АТ | СКНЕ.467848.040 | 1 | НПО «Интеграл» | |
| Извещатель фотоэлектрический АX200PLUS | 1 | Фирма «OPTEX», Япония | ||
| Наименование, тип | Обозначение | Количество | Примечание |
| Адаптер интерфейсный USB-COMi-Sl-M | 1 | Поставка по заказу потребителя | |
| Адаптер интерфейсный USB-2COMi-Sl-M | 1 | ||
| Повторитель RS422/RS485 изолированный ADAM 4510S | от 1 до 2 | ||
| Оповещатель АСТО 12/1 | ТУ BY 101272822/011-2005 | 1 | |
| БИРП | ТУ 4371-011-45522894-2005 | 1 | |
| Адаптер сетевой | ТИАЯ.436111.010-01 | 1 | На основе SA110C-12GS-I. Поставка по заказу |
| Аккумулятор | от 1 до 2 | Устанавливается в БИРП, БУ-АТ980, БУ-АТ980А, БУ-АТ981. Поставка по заказу | |
| Компьютер персональный с ПО «SARKtech» | 1 | Поставка и состав комплекта по заказу потребителя | |
| Комплект монтажных частей СРК | ТИАЯ.412914.009 | 1 | |
| Комплект принадлежностей для поверки | ТИАЯ.412914.034 | 1 | |
| Комплект ЗИП | ТИАЯ.412918.003 | 1 | |
| Руководство по эксплуатации (в семи частях) | ТИАЯ.412118.014 РЭ | 1 | |
| «Измеритель - сигнализатор СРК-АТ2327. Методика поверки» | МП.МН 854-2000 | 1 | |
| Паспорт на гамма-источник | 1 | Поставляется с руководством по эксплуатации на прибор, приложение Б | |
| Упаковка | ТИАЯ.305636.012 | 1 | |
| Упаковка | ТИАЯ.305642.028 | 1 | |
| Примечания 1 Допускается замена БИРП ТУ 4371-011-45522894-2005 на другие типы блоков источника резервированного питания с аналогичными техническими характеристиками. 2 Допускается замена сетевого адаптера SA110C-12GS-I на другой тип сетевого адаптера с аналогичными техническими характеристиками. 3 Допускается замена адаптеров интерфейсных USB-COMi-Sl-M и USB-2COMi-Sl-M на другие типы адаптеров интерфейсных с аналогичными техническими характеристиками. 4 Допускается замена повторителей RS422/RS485 ADAM 4510S на устройства с аналогичными техническими характеристиками. 5 Допускается замена оповещателей АСТО 12/1 на устройства с аналогичными техническими характеристиками | |||
осуществляется по документу МП.МН-854-2000 «Измеритель-сигнализатор СРК-АТ2327. Методика поверки», утвержденному БелГИМ 14 января 2000 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники фотонного излучения спектрометрические эталонные типа ОСГИ, погрешность аттестации по активности не более ±4 %;
- эталонные 2-го разряда по ГОСТ 8.031-82 поверочные установки типов УКПН-1, УКПН-1М и аналогичные им по метрологическим параметрам с комплектом плутоний-бериллиевых источников быстрых нейтронов типа ИБН при поверке в коллимированном пучке или установки на основе градуировочной линейки с набором аналогичных источников при
4 -1 -2
поверке в открытой геометрии, диапазон плотности потока быстрых нейтронов от 1,0 до 10 с -см" , погрешность аттестации установки не более ±7 %, мощность амбиентной дозы нейтронного излучения в диапазоне от 1,0 до 104 мкЗв/ч с погрешностью не более ±7 %;
- рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма - излучения из радионуклида
137
Cs. Диапазон измерений мощности амбиентной дозы от 0,1 мкЗв/ч до 10 Зв/ч с погрешностью, не более ±5 %;
- источники бета-излучения эталонные 2-го разряда по ГОСТ 8.033-96 c радионуклидом 90Sr+90Y одного из типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см2 соответственно, активностью от 40 до 2,0^ 106 Бк, плотность потока от 5 до 106 мин-1-см-2, погрешность аттестации источников не более ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минздравсоцразвития от 09.09.2011 г. № 1034н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования. ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов.
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
ТУ РБ 100865348.002-2000 Измеритель - сигнализатор СРК-АТ2327. Технические условия.
| Зарегистрировано поверок | 294 |
| Поверителей | 12 |
| Актуальность данных | 27.09.2024 |
