Преобразователи измерительные ИКЛЖ.405511.001, 24964-12

Назначение

Преобразователь измерительный ИКЛЖ.405511.001 (далее - ПИ) предназначен для преобразования сопротивления зонда измерительного (ЗИ), содержащего термопреобразователь сопротивления медный (ТСМ), подключаемого к ПИ по 3-х проводной линии связи, в унифицированный выходной сигнал постоянного тока.

ПИ имеет 8 исполнений (таблица 1) в зависимости от диапазона преобразуемых сопротивлений и выходных токов.

ПИ имеет маркировку взрывозащиты «ЕхёПВТ4» (сертификат соответствия № РОСС Яи.ГБ04.В01210 выдан Центром сертификации СТВ, г.Саров Нижегородской области), уровень

взрывозащиты «взрывобезопасный» и может устанавливаться во взрывоопасных зонах помещений и установок.

ПИ предназначен для измерения температуры промышленных объектов в системах автоматизированного контроля.

Описание

ПИ выполнен в литом корпусе из алюминиевого сплава. Внутри корпуса установлена плата преобразователя и монтажная колодка. Корпус и крышка имеют стойкое гальваническое и лакокрасочное покрытие.

ПИ содержит магнитотранзисторный преобразователь напряжения, схемы выпрямления, фильтрации и стабилизации питающих напряжений, измерительный мост, в одно из плеч которого включен ЗИ, усилитель-преобразователь сигнала моста в выходной ток. Схема обеспечивает взаимную гальваническую развязку выходных цепей, цепей питания.

Внешние габариты: Высота: 71,5 мм Ширина: 188 мм Длина: 288 мм

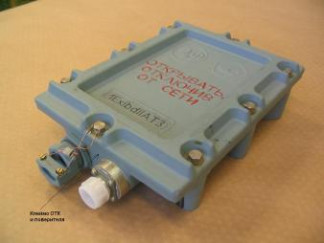

Общий вид преобразователя измерительного. Место клеймения ОТК и поверителем.

Установка платы преобразователя и монтажной колодки. Место клеймения ОТК.

Таблица 1

Технические характеристики

ПИ осуществляет линейное преобразование электрического сопротивления чувствительного элемента ЗИ в сигнал постоянного тока в соответствии с выражением:

R — R

1вых = 4 + 16 ■—————, для выходного сигнала 4-20 мА;

Rmax Rmin

R — R

1вых = 5 ——-, для выходного сигнала 0 - 5 мА;

Rmax - Rmin

где 1вых - значение выходного тока ПИ, мА;

Rmax Rmin - максимальные и минимальные значения сопротивлений ТСМ, определяемые по ГОСТ 6651-2009, соответствующие предельным значениям диапазона измеряемых температур по таблице 1, Ом;

R^ - значение сопротивления ТСМ, соответствующее измеряемой температуре, Ом.

Пределы допускаемой основной погрешности преобразования, приведённой к диапазону выходных токов, не более 0,25 %.

Пределы допускаемой дополнительной погрешности преобразования, приведённой к диапазону выходных токов, от воздействия температуры, отличной от нормальной, до температуры минус 60 - плюс 70 °С - не более 0,06 % на каждые 10 °С.

Пределы допускаемой дополнительной погрешности преобразования, приведённой к диапазону выходных токов, вызванной влиянием сопротивления проводов линии связи между ПИ и ЗИ - не более 0,1 % на каждые 0,25 Ом.

ПИ работоспособен при питании от источника постоянного тока напряжением (24+6-5) В.

Допустимое значение сопротивления нагрузки ПИ с учётом сопротивления проводов линии связи, в зависимости от напряжения питания, определяется из выражения:

Ян £ 300 + 40 (ипит — 19) — для исполнений ПИ с диапазоном выходных токов 4 - 20 мА; Ян £ 1000 + 200 (Цпит — 19) — для исполнений ПИ с диапазоном выходных токов 0 - 5 мА; где Ян - сопротивление нагрузки, Ом; ипит - напряжение питания, В;

40, 200 - нормирующие коэффициенты, Ом/В;

Ток потребления ПИ не более 60 мА в рабочем режиме.

ПИ устойчив к воздействию температуры и влажности окружающей среды с параметрами группы С2 по ГОСТ Р 52931-2008, но в диапазоне температур от минус 60 до плюс 70 °С.

ПИ устойчив к воздействию синусоидальной вибрации с параметрами по группе исполнения F3 ГОСТ Р 52931-2008.

Степень защиты ПИ от проникновения пыли, посторонних тел и воды по группе IP 54 ГОСТ 14254-94.

Масса ПИ (4,70 ± 0,15) кг.

Вероятность безотказной работы ПИ в течении 2000 час. на любом интервале времени в пределах срока службы не менее 0,992.

Полный назначенный срок службы ПИ 12,5 лет.

Гарантийный срок службы 1,5 года с момента ввода в эксплуатацию или 2 года с момента изготовления.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, формуляр типографским способом и на корпус ПИ методом фотохимпечати.

Комплектность

ПИ поставляются в соответствии с таблицей 2: Таблица 2

Примечания

1.    Руководство по эксплуатации ИКЛЖ.405511.001 РЭ поставляется из расчета на 1 экз. на каждые десять ПИ отдельно, не упаковывая в тару. При поставке в один адрес партии ПИ меньше указанной, руководство по эксплуатации поставлять 1 экз.

2.    Необходимость и количество поставляемого эталонного резистора ИКЛЖ.301116.001-02 или ИКЛЖ.301116.001-03 оговаривается при заказе ПИ или поставляется по отдельному заказу.

3.    Исполнение кабеля (из состава ИКЛЖ.405511.001) оговаривается при заказе ПИ

Поверка

осуществляется по документу МП 24964-12 «Преобразователи измерительные ИКЛЖ.405511.001. Методике поверки» ГСИ СИ ФБУ «Нижегородский ЦСМ» 20.04.2012 г. Основные средства поверки:

-    вольтметр цифровой В7-34А,

-    вольтамперметр М2044,

-    магазин сопротивлений Р4831,

-    мера электрического сопротивления однозначная Р321 10 Ом.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации ИКЛЖ.405511.001 РЭ (раздел 5).

Нормативные документы, устанавливающие требования к преобразователю измерительному, типа ИКЛЖ.405511.001

ГОСТ Р 52931-2008 « Приборы контроля и регулирования технологических процессов. Общие технические условия».

ГОСТ Р51330.1-99 «Электрооборудование взрывозащищённое. Часть 0. Взрывозащита вида «взрывонепроницаемая оболочка»».

ГОСТ Р51330.0-99 «Электрооборудование взрывозащищённое. Часть 1. Общие требования».

Технические условия ИКЛЖ.405511.001 ТУ

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
