Зонды измерительные ИКЛЖ.405212.002, 24965-12

Назначение

Зонд измерительный ИКЛЖ.405212.002 (далее по тексту ЗИ) и его исполнения предназначен для измерения температуры грунта в диапазоне от минус 50 до плюс 70°С.

Внешние габариты: длина 146 мм; диаметр 54 мм.

Базовая длина кабеля - 4,8 м (иная длина, но не более 18 м, оговаривается при заказе)

ЗИ имеет маркировку взрывозащиты «1ExsIIT4» (Сертификат соответствия № РОСС Яи.ГБ04.В01746 от 28.11.2011 г., выдан Центром сертификации «СТВ» (г. Саров Нижегородская область), относится к взрывозащищённому электрооборудованию и может устанавливаться во взрывоопасных зонах.

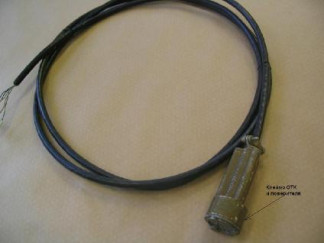

ЗИ выполнен в литом стальном корпусе, где расположены три элемента термочувствительных медных (ЭТЧМ) (один рабочий, два резервных). Для обеспечения надёжного теплового контакта ЭТЧМ установлены с термопроводящей пастой КПТ-8. Внутренняя полость корпуса ЗИ залита эпоксидным компаундом и закрыта крышкой. Выводы ЭТЧМ подключаются к жилам выводного бронированного кабеля КВВбШв. Ввод кабеля в корпус ЗИ герметизирован с помощью уплотнительной резиновой втулки. Крепление кабеля к корпусу выполнено с помощью резьбовой втулки и скоб. Все поверхности корпуса имеют коррозионностойкое гальваническое покрытие, и дополнительное покрытие каменноугольным лаком.

Зонд измерительный выпускается по ИКЛЖ.402212.002ТУ (регистрационный номер ОКП 421143)

Технические характеристики

Диапазон измеряемых температур от минус 50 до плюс 70 °С.

Электрическое сопротивление цепи между выводами 4 и 5 кабеля ЗИ не более 0,05 Ом на 1 м длины кабеля.

Электрическое сопротивление изоляции между выводами 5 кабеля и корпусом ЗИ не

менее:

а)    100 Мом при нормальных условиях;

б)    20 Мом при температуре 70°С.

Изоляция между выводом 5 кабеля и корпусом ЗИ выдерживает без пробоя и поверхностного перекрытия действие испытательного синусоидального напряжения 1500 В (действующее) с частотой в диапазоне от 40 до 65 Гц.

Условное обозначение НСХ ЭТЧМ, входящих в ЗИ, 100М по ГОСТ 6651-2009.

Класс допуска ЭТЧМ по ГОСТ 6651-2009:

В - при изготовлении;

В, С - при эксплуатации в течение срока службы.

Значение электрического сопротивления ЭТЧМ, входящих в состав ЗИ, при температуре 0°С (R0) при изготовлении (100,00+0,13) Ом.

Температурный коэффициент термометра сопротивления (ЭТЧМ), а, входящих в состав ЗИ составляет 0,00428°С-1.

Допускаемое отклонение электрического сопротивления ЭТЧМ, входящих в состав ЗИ, НСХ при температуре t, выраженное в °С, не более ±(0,300 + 0,005 • |^| )°С.

НСХ преобразования, Rt, Ом, ЭТЧМ, входящих в состав ЗИ соответствует выражению:

-    для диапазона измерений от минус 50 до 0°С

Rt = R0 [1+ At + Bt (t + 6.7°С) + Ct3];

-    для диапазона от 0 до 70°С

Rt = R0 [1+ At],

где Rt - сопротивление ЭТЧМ ЗИ, Ом при температуре t°Q

Ro - номинальное значение сопротивления ЭТЧМ ЗИ, Ом при температуре 0°С;

Значения постоянных:

А • 103, °С-1 4,28 В • 107, °С-2 -6,2032 С • 1010, °С-3 8,5154 R0, Ом    100,0

Пребывание ЗИ в течение 250 ч при температуре 70°С не вызывает повреждения ЭТЧМ, а также изменения сопротивления при 0°С (R0) более чем на эквивалент, равный

0,3°С.

Термоэлектродвижущая сила (ТЭДС) на выводах ЗИ при температуре 70°С и максимальном измерительном токе не приводит к выходу ЗИ из класса допуска при двух направлениях тока в измерительной цепи ЗИ.

Номинальный измерительный ток ЭТЧМ ЗИ - 1 мА. Максимальный измерительный ток ЭТЧМ ЗИ - 5 мА - не вызывает изменение сопротивления, выраженное в °С, больше чем ±(0,300 + 0,005 -|f|).

Схема соединения внутренних проводов и маркировка выводов ЗИ соответствует рисунку 1.

Время термической реакции в воде по уровню 63,2% полного изменения показания не более 55 с.

Отклонение электрического сопротивления ЭТЧМ ЗИ от НСХ при температуре 10°С, выраженное в °С, после нагрева ЗИ до 70°С и охлаждения до минус 50°С, не более 0,35°С. Степень защиты от пыли, посторонних тел и воды по группе IP 58 ГОСТ 14254-96.

ЗИ устойчив и прочен к воздействию синусоидальной вибрации по группе F3 ГОСТ 52931-2008.

ЗИ прочен к воздействию температуры окружающей среды минус 60 °С.

Назначенный срок службы ЗИ 10 лет.

Вероятность безотказной работы ЗИ в течение 2000 часов на любом интервале времени в пределах срока службы не менее 0,995.

Масса без учёта кабеля (1,5 ± 0,15) кг.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, формуляр типографским способом и на корпус ЗИ методом фотохимпечати.

Комплектность

ЗИ поставляются в соответствии с таблицей Таблица

Примечания

1.    При необходимости длина кабеля может быть иной, но не более 18 м, что должно быть оговорено при заказе.

2.    Руководство по эксплуатации ИКЛЖ.405212.002РЭ поставляется из расчета 1 экз. на каждые десять ЗИ отдельно, не упаковывая в тару. При поставке в один адрес партии ЗИ меньше указанной руководство по эксплуатации поставлять 1 экз.

Поверка

осуществляется по документу МП 24965-12 «Зонды измерительные ИКЛЖ.405212.002. Методике поверки», утвержденному ГЦИ СИ ФБУ "Нижегородский ЦСМ"27.06.2012 г.

Основные средства поверки:

-    многоканальный прецизионный измеритель температуры МИТ.10М «Из Тех»;

-    термостат жидкостной Т-2 «Из Тех» ;

-    термостат нулевой ТН-12 ТУ-50-210-84;

-    платиновый термометр сопротивления эталонный вибропрочный ПТСВ-5 3-го разряда «Из Тех» ;

-    мегаомметр Ф 4102/1 ТУ 25-04.13.0071-83;

Сведения о методах измерений

Сведения о методах измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к зонду измерительному ИКЛЖ.405212.002

1.    ГОСТ 6651-2009 «Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

2.    ГОСТ Р 52931-2008 « Приборы контроля и регулирования технологических процессов. Общие технические условия».

3.    ГОСТ 22782.3-77 «Электрооборудование взрывозащищённое со специальным видом взрывозащиты. Технические условия. Методы испытаний».

4.    ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищённое. Часть 0. Общие требования».

5.    Технические условия ИКЛЖ.402212.002ТУ.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
