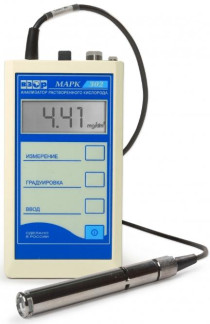

Анализаторы растворенного кислорода МАРК-302, 24997-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

МАРК-302

Номер версии (идентификационный номер) ПО

не ниже 4.00

Цифровой идентификатор ПО

17В4

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-16

П р и м е ч а н и е - Цифровой идентификатор программного обеспечения

(контрольная сумма исполняемого кода) выводится на жидкокристаллического индикатора в формате 17b4.

экран цифрового

Наименование характеристики

Значение

Диапазон измерений анализатора:

а)    массовой концентрации растворенного в воде кислорода при температуре анализируемой среды +20 °С, мг/дм :

-    для исполнений МАРК-302Т и МАРК-302Э

-    для исполнения МАРК-302М

б)    уровня насыщения жидкости кислородом для исполнения МАРК-302М, % О2 (% насыщения)

в)    температуры анализируемой среды, °С

от 0 до 10 от 0 до 20

от 0 до 200 от 0 до +50

Пределы допускаемой основной абсолютной погрешности анализатора при температуре анализируемой среды (20,0+0,2) °С:

а)    при измерении массовой концентрации растворенного в воде кислорода, мг/дм3:

-    для исполнения МАРК-302Т

-    для исполнений МАРК-302Э и МАРК-302М

б)    при измерении уровня насыщения жидкости кислородом для исполнения МАРК-302М, % О2

+(0,003+0,04С)1)

+(0,050+0,04С)

+(0,6+0,04Х)2)

Пределы допускаемой дополнительной абсолютной погрешности анализатора при изменении температуры:

а)    анализируемой среды, на каждые +5 °С от нормальной в пределах рабочего диапазона температур:

-    при измерении массовой концентрации растворенного в воде кислорода, мг/дм3

-    при измерении уровня насыщения жидкости кислородом для исполнения МАРК-302М, % О2

б)    окружающего воздуха, на каждые +10 °С от нормальной в пределах рабочего диапазона температур:

-    при измерении массовой концентрации растворенного в воде кислорода, мг/дм3

-    при измерении уровня насыщения жидкости кислородом для исполнения МАРК-302М, % О2

+ 0,012С + 0,012Х

+(0,001+0,002C)

+(0,012+0,002Х)

Пределы допускаемой дополнительной абсолютной погрешности анализатора при избыточном давлении анализируемой среды до 0,2 МПа:

-    при измерении массовой концентрации растворенного в воде кислорода для исполнений МАРК-302Э и МАРК-302М, мг/дм3

-    при измерении уровня насыщения жидкости кислородом для исполнения МАРК-302М, % О2

+0,1 C +0,1Х

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности анализатора при температуре анализируемой среды, совпадающей с температурой градуировки, находящейся в диапазоне температур от +15 до +35 °С:

а)    при измерении массовой концентрации растворенного в воде кислорода, мг/дм3:

-    для исполнения МАРК-302Т

-    для исполнений МАРК-302Э и МАРК-302М

б)    при измерении уровня насыщения жидкости кислородом для исполнения МАРК-302М, % О2

±(0,003+0,04С)

±(0,050+0,04С)

±(0,6+0,04Х)

Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды, °С

±0,3

Предел допускаемого значения времени установления показаний анализатора t0i9 при измерении массовой концентрации растворенного в воде кислорода, мин:

-    для исполнения МАРК-302Т

-    для исполнений МАРК-302Э и МАРК-302М

2

1

Предел допускаемого значения времени установления показаний анализатора ty при измерении массовой концентрации растворенного в воде кислорода, мин:

-    для исполнения МАРК-302Т

-    для исполнений МАРК-302Э и МАРК-302М

30

2

Предел допускаемого значения времени установления показаний анализатора t0i9 при измерении температуры анализируемой среды, мин

1

Предел допускаемого значения времени установления показаний анализатора ty при измерении температуры анализируемой среды, мин

3

Нестабильность показаний анализатора при измерении массовой концентрации растворенного в воде кислорода за время 8 ч, мг/дм3, не более:

-    для исполнения МАРК-302Т

-    для исполнений МАРК-302Э и МАРК-302М

±(0,0015+0,02С)

±(0,025+0,020

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от +15 до +25 80

от 84,0 до 106,7

1)    С - измеренное значение массовой концентрации растворенного в воде кислорода, мг/дм3.

2)    Х- измеренное значение уровня насыщения жидкости кислородом, % О2.

Наименование характеристики

Значение

Параметры электрического питания анализатора: диапазон напряжения питания постоянного тока, В

от 2,2 до 3,4

Потребляемая мощность анализатора при номинальном напряжении питания 3,0 В, мВт, не более

10

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

а) блок преобразовательный

- высота

155

- ширина

35

- длина

85

б) датчик кислородный ДК-302Т

- диаметр

018

- длина (без кабеля)

115

в) датчик кислородный ДК-302Э

- диаметр

014

- длина (без кабеля)

115

г) датчик кислородный ДК-302М

- диаметр

018

- длина (без кабеля)

142

Масса, кг, не более:

- блок преобразовательный

0,3

- датчик кислородный ДК-302Т (без кабеля)

0,1

- датчик кислородный ДК-302Э (без кабеля)

0,1

- датчик кислородный ДК-302М (без кабеля)

0,1

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +1 до +50

- относительная влажность окружающего воздуха при температуре 35 °С и

более низких температурах без конденсации влаги, %, не более

80

- атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7

(от 630 до 800)

Параметры анализируемой среды:

а) температура, °С

от 0 до +50

б) давление, МПа:

- для исполнения МАРК-302Т

0,1

- для исполнений МАРК-302Э и МАРК-302М

от 0,1 до 0,3

в) содержание солей, г/дм3

от 0 до 40

г) рн

от 4 до 12

д) скорость потока анализируемой среды через кювету проточную для

исполнения МАРК-302Т, см3/мин

от 400 до 800

е) скорость движения анализируемой среды относительно мембраны

датчика, см/с, не менее

5

Допустимые концентрации неизмеряемых компонентов, мг/дм3, не более:

- концентрация растворенного аммиака

40

- концентрация растворенного фенола

0,2

- концентрация растворенного сероводорода для исполнений МАРК-302Э и

МАРК-302М

0,5

- концентрация растворенного хлора для исполнений МАРК-302Э и

МАРК-302М

4

Средний срок службы анализатора, лет, не менее

10

Средняя наработка на отказ, ч, не менее:

- для исполнений МАРК-302Т и МАРК-302Э

20000

- для исполнения МАРК-302М

40000

Наименование

Обозначение

Коли на и

ество, штук, [сполнение МАРК-

302Т

302Э

302М

Анализатор растворенного кислорода:

-    блок преобразовательный с датчиком кислородным ДК-302Т, длина кабеля 1,5 м;

-    блок преобразовательный с датчиком кислородным ДК-302Э, длина кабеля L=51), м;

-    блок преобразовательный с датчиком кислородным ДК-302М, длина кабеля L=1,51), м.

ВР29.00.000

ВР29.00.000-01

ВР29.00.000-02

1

1

1

Комплект инструмента и принадлежностей

ВР29.02.500

1

-

-

ВР29.02.700

-

1

-

ВР29.12.300

-

-

1

Комплект запасных частей КСЭ302Т

ВР29.10.000

1

-

-

Комплект запасных частей КСЭ302Э

ВР29.10.000-01

-

1

-

Комплект запасных частей датчика ДК-302М

ВР29.12.040

-

-

1

Кювета проточная КП-302Т

ВР29.03.000

1

-

-

Комплект химических реактивов для приготовления «нулевого» раствора

ВР20.20.000

1

Г альванический элемент АА

-

2

2

2

Руководство по эксплуатации

ВР29.00.000РЭ

1

1

1

Паспорт

ВР29.00.000ПС

1

1

1

1) Длина кабеля L до 20 м, по согласованию с заказчиком.
