Штангенглубиномеры ШГЦ, 25140-13

Назначение

Штангенглубиномеры ШГЦ с электронным цифровым отсчетным устройством предназначены для измерения глубины пазов и выступов.

Применяются в различных отраслях промышленности.

Физическая величина - длина (мм).

Описание

Принцип действия электронный.

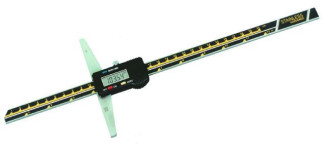

Штангенглубиномер состоит из штанги, по которой перемещается рамка с электронным блоком, имеющим на лицевой поверхности цифровое табло и кнопки управления. На штанге расположена емкостная шкала. Рамка имеет стопорный винт. На лицевой поверхности электронного блока находится крышка, под которой в специальное гнездо устанавливается источник питания (батарейка), и крышка, закрывающая гнездо для вывода результатов измерения на внешнее устройство.

Число модификаций - 3 (ШГЦ 160, ШГЦ 200, ШГЦ 300).

Технические характеристики

-    Шаг дискретности электронного цифрового отсчетного устройства - 0,01 мм.

-    Модификация, диапазон измерений, габаритные размеры и масса штангенглубиномеров приведены в таблице 1.

Т а б л и ц а 1

Лист № 2 Всего листов 3

-    Пределы допускаемой погрешности штангенглубиномера как при незатянутом, так и при затянутом стопорном винте рамки, при температуре окружающей среды (20±10)°С, относительной влажности 80 % при температуре 25°С, на участках шкалы:

•    до 200 мм - ±0,03 мм;

•    свыше 200 мм - ±0,04 мм.

-    Штангенглубиномер выполняет следующие функции:

•    выдача цифровой информации в прямом коде (с указанием знака и абсолютного значения);

•    предварительная установка нуля;

•    установка начала отсчета в абсолютной системе координат;

•    возможность измерения величин как в миллиметрах, так и в дюймах;

•    вывод результатов измерения на внешние устройства через цифровой интерфейс RS 232.

-    Электрическое питание штангенглубиномера от встроенного источника питания напряжением 1,55 В.

-    Штангенглубиномеры изготовлены из нержавеющей стали.

-    Средний срок службы - не менее 5 лет.

-    Средний срок сохраняемости - не менее 4 лет с переконсервацией через 2 года.

-    Условия эксплуатации: температура окружающего воздуха от 10 °С до 40 °С, относительная влажность воздуха не более 80 % при температуре 25 °С, атмосферное давление от 84 до 106 кПа.

Знак утверждения типа

Знак утверждения типа наносят на рамку штангенглубиномера методом лазерной гравировки, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

В комплект поставки входят:

-    штангенглубиномер;

-    элемент питания (батарейка SR44W или 357А);

-    футляр;

-    руководство по эксплуатации.

Поверка

осуществляется по разделу 5 «Методика поверки» ШГЦ.000 РЭ «Штангенглубиномеры ШГЦ. Руководство по эксплуатации», утверждённому в октябре 2013 года ГЦИ СИ ФБУ «Кировский ЦСМ».

Перечень средств поверки (эталонов):

1)    Концевые меры 1-Н4, 3-Н8, 3-Н22 ГОСТ 9038-90

2)    Линейка поверочная ЛД-0-125 ГОСТ8026-92

3)    Лупа ЛП-1-4х ГОСТ25706-83

4)    Образцы шероховатости поверхности Rа 0,16; Rа 0,08 мкм ГОСТ 9378-75

5)    Пластина плоская стеклянная нижняя ПИ-60 ТУ 3-3.2123-88

6)    Плита поверочная 1-2-250х250 ГОСТ 10905-86

7)    Секундомер СОС пр-2б-2ТУ 25-1894.003-90

Сведения о методах измерений

ШГЦ.000 РЭ «Штангенглубиномеры ШГЦ. Руководство по эксплуатации».

Лист № 3 Всего листов 3

Нормативные и технические документы, устанавливающие требования к штангенглу-биномерам ШГЦ

1)    ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»

2)    ТУ 3933-005-60632410-2012 «Шгангенглубиномеры ШГЦ. Технические условия»

Рекомендации к применению

Штангенглубиномеры ШГЦ применяются в условиях производства металлообрабатывающих предприятий при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям
