Комплексы газоаналитические для контроля и учета вредных выбросов СОВ-1, 25147-12

Назначение

Комплексы газоаналитические для контроля и учета вредных выбросов СОВ-1 (далее -комплексы СОВ-1) предназначены для измерения концентрации оксида углерода (СО), кислорода (О2), оксида азота (NO), сернистого газа (SO2), углеводородов по метану (СН4), диоксида углерода (СО2).

Описание

Комплексы СОВ-1 являются автоматическими стационарными системами непрерывного действия и включают в свой состав ряд средств измерений и устройств, обеспечивающих их работоспособность:

-    газоанализатор многокомпонентный для измерений концентрации NO, СО, SO2, О2, СН4 и СО2,

-    блок транспортировки и подготовки пробы для анализа;

-    зонды для отбора пробы отходящего газа;

-    обогреваемые трубопроводы подачи пробы к газоанализатору;

-    блок охлаждения и осушки пробы;

-    индикатор прозрачности дымовых газов «Альфа-2»;

-    газоанализатор для измерений концентрации кислорода (О2);

-    контроллер;

-    компьютер с сетевой картой, монитор, принтер;

-    программное обеспечение;

-    бокс для установки оборудования.

Принцип действия автоматического многокомпонентного газоанализатора основан на применении комплекта измерительных преобразователей различных типов:

-    электрохимических сенсоров для измерений концентрации О2, СО, NO, SO2;

-    ИК- оптического сенсорного блока и для измерений концентрации СО2 и углеводородов;

-    термокаталитических сенсоров для измерений концентрации углеводородов в пересчете на метан (СН4).

Конструктивно газоанализатор выполнен в прочном корпусе с открывающейся крышкой, внутри корпуса установлены измерительные преобразователи, имеется дисплей, клавиатура. Соединительные штуцера, отверстия сброса пробы и разъемы установлены на внешней стороне корпуса. Электрическое питание газоанализатора осуществляется от однофазной сети переменного тока напряжением 220 В/50 Гц. Газоанализатор оснащен жидкокристаллическим дисплеем с подсветкой, памятью для хранения коэффициентов, интерфейсом RS-485 для передачи данных в сеть и имеет токовые аналоговые выходы: (0-5)мА, (4-20) мА, (0-10) В по каждому измерительному каналу.

Блок транспортировки и подготовки пробы для анализа (только для измерения концентрации O2, NO, CO, CH4):

-    количество точек отбора-2;

-    расстояние от точек отбора газа до блока подготовки не более 100 м;

-    транспортировка пробы газа на анализ в водяной среде;

-    параметры газовой среды в точке отбора:

-    температура газа не более 600 оС;

-    разрежение не более 500 мм вод. ст.;

-    схема водоснабжения эжекторов - замкнутая с водяным насосом;

-    газоотделитель барботажного типа, давление газа на выходе из газоотделителя не более 150 мм вод. ст.;

-    расход газа на анализ не более: 20-60 л/ч.

Обогреваемый трубопровод:

-    материал трубы: фторопластовая труба PTFE Ф8х1;

-    материал нагревателя: саморегулирующая нагревательная лента или греющий кабель;

-    максимальная температура нагрева: до 150 °С;

-    потребляемая мощность 30 Вт/м;

-    защитная оболочка: труба полипропиленовая Фн=51-65мм или стальная.

Блок охлаждения и осушки пробы газа:

-    предназначен для замораживания пробы газа и отделения влаги;

-    напряжение питания блока 220 В;

-    используется при измерениях концентрации всех компонентов в газовой смеси;

-    слив конденсата - самотеком.

Индикатор прозрачности дымовых газов «Альфа-2»:

-    максимальная дальность действия (расстояние между БИ и БП) - 50 метров;

-    индикатор выдает дискретный сигнал об изменении прозрачности дымовых газов (мигание светодиодов и лампы):

-    при частичном ослаблении потока ИК излучения между БИ и БП

-    при полном перекрытии излучения между БИ и БП;

-    индикатор имеет выходные аналоговые сигналы, которые характеризуют:

-    прозрачность дымовых газов - (0-5) мА

-    запыленность оптических стекол - уровень сигнала от БИ к БП;

-    инерционность срабатывания индикатора не боле 2 с.

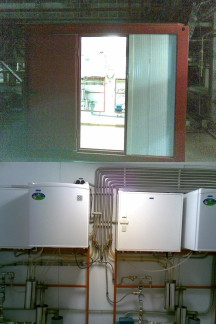

Общий вид комплексов СОВ-1 представлен на рис. 1 и рис.2..

Программное обеспечение    ^--^

Комплексы СОВ-1 имеют встроенное и внешнее программное обеспечение (далее - ПО), разработанное предприятием-изготовителем.

Основные функции встроенного ПО:

-    обработка информации, поступающей от измерительных сенсоров;

-    управление работой газоаналитического оборудования;

-    отображение концентраций и других данных на дисплее;

-    формирование выходных аналоговых сигналов измеряемых концентраций;

-    связь с ПЭВМ по цифровому каналу RS-485.

Основные функции внешнего ПО.

В качестве внешнего ПО используется специально созданный пакет программ «ЭкоТЭЦ». Свидетельство о государственной регистрации программы для ЭВМ № 009612458. Пакет программ «ЭкоТЭЦ» обеспечивает прием, отображение, сигнализацию и обработку по заданным алгоритмам информации поступающей от газоаналитического оборудования, базы данных (ТЭЦ) и контроллеров «Теконик».

Пакет программ «ЭкоТЭЦ» состоит из ряда связанных между собой программ: ETW, ET-VIEW, OTCHE. Язык программирования «Delphi-7».

Идентификационные данные ПО представлены в таблице 1 Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует по МИ 3280-2010 уровню защиты «A». Не требуется специальных средств защиты, исключаю-

щих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологические значимой части ПО и измеренных данных.

Технические характеристики

Перечень определяемых компонентов, диапазоны измерений и пределы допускаемой основной погрешности комплексов приведены в таблице 2.

Таблица 2

Пределы допускаемой вариации показаний в долях от пределов допускаемой основной абсолютной погрешности, не более    0,5.

Цена единицы наименьшего разряда цифрового дисплея газоанализатора для измерительного канала объемной доли кислорода 0,1 %, измерительных каналов объемной доли оксида углерода, оксида азота, диоксида серы и метана 1 млн-1.

Состав анализируемой среды, объёмная доля, %, не более (таблица 3):

Таблица 3

Пределы допускаемой дополнительной погрешности при изменении температуры на каждые 10 °С в рабочих условиях эксплуатации: от плюс 5 °С до плюс 40 °С, в долях от пределов допускаемой основной абсолютной погрешности, не более    ± 0,5

Пределы допускаемой дополнительной погрешности при изменении относительной влажности на каждые 10 % в рабочих условиях эксплуатации до 98 % при температуре 35 °С, в долях от пределов допускаемой основной абсолютной погрешности, не более    ± 1,0

Пределы допускаемой дополнительной погрешности при изменении атмосферного давления на каждые 3,3 Па в рабочих условиях эксплуатации: от 80 кПа до 120 кПа, в долях от пределов допускаемой основной абсолютной погрешности, не более    ± 0,5.

Комплексы СОВ-1 соответствуют требованиям к основной абсолютной погрешности:

-    при воздействии синусоидальной вибрации частотой от 0,5 до 100 Гц с максимальной амплитудой ускорения вибраций 10 м/с ;

-    при воздействии одиночных ударов с пиковым ударным ускорением 150 м/с2, при длительности действия ударного ускорения 20 мс и 20-ти ударах в каждом из трех направлений;

-    после воздействия синусоидальных вибраций, соответствующих условиям транспортирования, частотой от 10 до 55 Гц (цикл - туда и обратно), продолжительностью цикла 25 мин, числом циклов по каждой из трех взаимно перпендикулярных осей - 5, максимальной амплитудой смещения 0,35 мм;

-    спустя 6 часов после воздействия повышенной (50°С) и пониженной (минус 10°С) температуры, соответствующей условиям транспортирования, продолжительностью 6 часов при каждом из указанных двух значений;

-    спустя 24 часа после воздействия повышенной относительной влажности (95 % при температуре 35°С), соответствующей условиям транспортирования, продолжительностью 6 часов;

-    спустя 60 минут после снятия перегрузки по определяемому компоненту, вдвое превышающей диапазон измерений и действующей в течение 5-ти минут.

Время прогрева, мин, не более

30

5

30

3

220

500

1600х1100х450

42

8

5000

СОВ-1 соответству-

Время срабатывания защиты от перегрузки по каналам NO и CO, с, не более

Время установления показаний, с, не более

Допускаемый интервал времени работы без корректировки показаний, мес

Электрическое питание комплексов СОВ-1 осуществляется от сети переменного тока частотой 50 Гц, напряжение питания, В

Потребляемая мощность газоаналитического оборудования, В-А, не более

Габаритные размеры газоаналитического оборудования, мм, не более:

Масса газоаналитического оборудования, кг, не более

Средний полный срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее

Степень защиты от внешних воздействий - IP54 по ГОСТ 14254-96.

По устойчивости к воздействию климатических факторов комплексы ют климатическому исполнению УХЛ1.1 по ГОСТ 15150-69.

Условия эксплуатации газоаналитического оборудования:

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом, на комплекс СОВ-1 при помощи шильдика.

Комплектность

В комплект поставки входят:

Комплекс СОВ-1 (в комплектации по заказу) 1 шт.

Паспорт

Руководство по эксплуатации Методика поверки

1 шт. 1 шт. 1 шт.

Поверка

осуществляется по документу МП 25147-12 «Инструкция. Комплексы газоаналитические для контроля и учета вредных выбросов СОВ-1. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 22 июня 2012 г. и входящему в комплект поставки.

Основные средства поверки: ГСО-ПГС № 3726-87, № 3722-87, № 3865-87, № 9757-2011, № 8375-2003, № 3808-87, № 9743-2011.

Сведения о методах измерений

приведены в руководстве по эксплуатации ПЛЭ. 424355.002. РЭ-2012,.

Нормативные и технические документы, устанавливающие требования к комплексам газоаналитическим для контроля и учета вредных выбросов СОВ-1

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ПЛЭ.424355.002. ТУ-2012. «Комплексы газоаналитические для контроля и учета вредных выбросов СОВ-1». Технические условия.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
