| Номер в госреестре | 25191-14 |
| Наименование СИ | Комплекты фильтров |
| Обозначение типа СИ | Пеленг СФ-05 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2014 |
| Срок свидетельства | 20.02.2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Комплекты фильтров «Пеленг СФ-05» (далее по тексту - комплекты фильтров), ослабляющих световой поток датчиков видимости, предназначены для поверки приборов, измеряющих коэффициент пропускания атмосферы.
Принцип действия комплектов фильтров основан на определении метрологических параметров приборов для измерения метеорологической дальности видимости «Пеленг-СФ-01».
Комплект фильтров состоит из пяти фильтров с различными коэффициентами пропускания. Каждый фильтр представляет собой пластину с отверстиями или сетку, заключенную в цилиндрическую оправу.

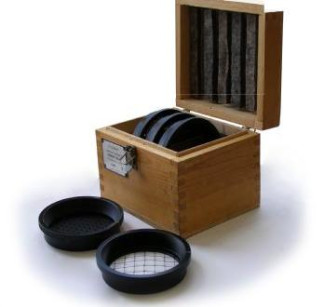

Рисунок 1 - Общий вид комплектов фильтров «Пеленг СФ-05» Метрологические и технические характеристики
Таблица 1
| Обозначение фильтра | Диапазон номинальных значений коэффициента пропускания Кф | Масса, кг, не более |
| 6435.06.01.130 | от 0,08 до 0,11 | 0,245 |
| 6435.06.01.130 - 01 | от 0,54 до 0,61 | 0,235 |
| 6435.06.01.130 - 02 | от 0,87 до 0,94 | 0,220 |
| 6435.06.01.130 - 03 | от 0,32 до 0,37 | 0,250 |
| 6435.06.01.130 - 05 | от 0,80 до 0,86 | 0,230 |
Действительные значения коэффициентов пропускания фильтров определяются с абсолютной погрешностью ±0,005.
Установочный диаметр, мм, не более 126
Габаритные размеры, мм, не более диаметр 140х30
Средний срок службы, лет 12 Условия эксплуатации:
- температура окружающего воздуха, оС от минус 10 до плюс 40
- относительная влажность при температуре 25 оС, % , не более 100
наносится на табличку, закрепленную на футляре комплекта фильтров, и на титульный лист формуляра 6250.00.00.000 ФО типографским способом.
1 Фильтр 6435.06.01.130 1 шт.
2 Фильтр 6435.06.01.130 - 01 1 шт.
3 Фильтр 6435.06.01.130 - 02 1 шт.
4 Фильтр 6435.06.01.130 - 03 1 шт.
5 Фильтр 6435.06.01.130 - 05 1 шт.
6 Комплект тары (футляр и коробка) 6250.00.01.000 1 шт.
7 Методика поверки МП.МН 1228-2003 1 экз.
8 Формуляр 6250.00.00.000 ФО 1 экз.
осуществляется по документу МП.МН 1228-2003 «Комплект фильтров «Пеленг СФ-05». Методика поверки», утвержденному БелГИМ 24 января 2003 г.
Основное средство поверки - Установка для измерения коэффициентов пропускания фильтров 6600.00.01.000, абсолютная погрешность ±0,0017.
Технические условия ТУ РБ 100230519.172-2003 «Комплекты фильтров «Пеленг СФ-
05».
Нормативные и технические документы, устанавливающие требования к комплектам фильтров «Пеленг СФ-05»
Техническая документация Открытого акционерного общества «Пеленг», Республика Беларусь, г. Минск.
- при выполнении работ и оказании услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
