Комплекты фильтров Пеленг СФ-05, 25191-21

Документы

Карточка СИ

Номер в госреестре	25191-21
Наименование СИ	Комплекты фильтров
Обозначение типа СИ	Пеленг СФ-05
Изготовитель	Открытое акционерное общество «Пеленг» (ОАО «Пеленг»), г.Минск,Республика Беларусь
Год регистрации	2021
Срок свидетельства	27.10.2026
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Комплекты фильтров «Пеленг СФ-05» (далее - комплекты фильтров), ослаб ляющих световой поток датчиков видимости, предназначены для поверки приборов, измеряющих коэффициент пропускания атмосферы

Комплекть фильтры применяются для определения метрологических пара метров приборов для измерения метеорологической дальности видимости «Пеленг СФ-01» ТУ РБ 07526946.132-99.

Описание

Комплект фильтров состоит из четырех фильтров с различными коэффициентами пропускания Каждый фильтр представляет собой пластину с отверстиями или сетку, заключенную в цилиндрическую оправу

Схема с указанием места нанесения знака поверки (клейма-наклейки) на комплект фильтров приведена в Приложении А к описанию типа

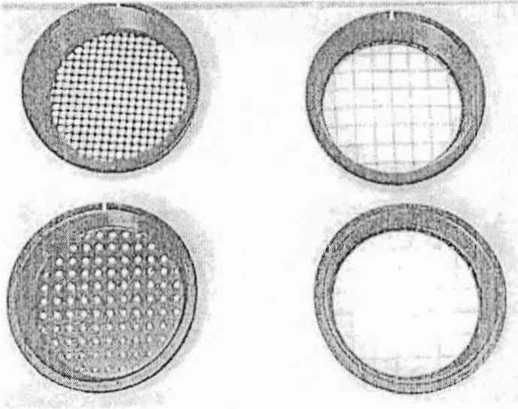

Внешний вид фильтров приведен на рисунке 1

Рисунок 1 - Внешний вид фильтров

Технические характеристики

Основные технические и метрологические характеристики комплектов фильтров приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение
	фильтр 6230.00 оо.сю	фильтр 6250 ОС ОО 010-01	фильтр 6250 00 00.010-02	фильтр 6250 00 ОО 010-03
1 Диапазон номинальных значений коэффициента пропускания	от 0,080 до 0.110	от 0.470 до 0.540	от 0.870 до 0,940	от 0,955 до 0.970
2 Абсолютная погрешность определения действительного значения коэффициента пропускания. не более	±0.005
3 Разница между действительным значением коэффициента пропускания в условиях эксплуатации и действительным значением коэффициента пропускания в нормальных уело виях, не более	z0,01
4 Габаритные размеры, мм, не более	0140x30
5 Установочный диаметр фильтров, мм. не более	126
6 Масса, кг, не более	0,234	0.224	0.223 0.222
7 Диапазон температур нормальных условий,°C	от 15 до 25
8 Диапазон температур окружающей среды при эксплуатации, °C	от минус 10 до 40
9 Относительная влажность окружающей сре- 1 ды при эксплуатации, %, не более	80 (при температуре 15 °C)
10 Средний срок служ бы, лет________	12

Знак утверждения типа

Знак утверждения типа наносится на табличку, закрепленную на футляре комплекта фильтров способом, обеспечивающим его сохранность в течении всего срока службы, и типографским способом на титульный лист формуляра

Комплектность

Фильтр 6250.00.00 010

Фильтр 6250 00.00.010-01	1 шт
Фильтр 5250.00 00 010-02	; 1 шт
Фильтр 6250.00 00 010-03	1 шт
Оправа 6250 00.00.040	1 шт
Комплект тары (футляр и ксробка) 6250.00 01 000	1 кт
Методика поеверки МП МН 1228-2003	1 экз
Формуляр 6250 00 00 000	1 экз.
Свидетельство □ поверке	1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100230519 172-2003 «Комплект филыров «Пеленг СФ-05» Технические условия

МП МН.1228-2003 «Комплект фильтров «Пеленг СФ-С5 Методика поверки».

Заключение

Комплекты филыров «Пеленг СФ-05» соотве’ствует требованиям ТУ РБ 100230519.172-2003

Межповерочный интервал - не более 48 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники оелГИМ

I. Минск, С1аровиленский тракт, 93 тел 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025

Номер в ГРСИ РФ:

25191-21

Производитель / заявитель:

Открытое акционерное общество «Пеленг» (ОАО «Пеленг»), г.Минск,Республика Беларусь

Год регистрации:

2021

Cрок действия реестра:

27.10.2026
