| Номер в госреестре | 25194-20 |
| Наименование СИ | Приборы для измерения метеорологической дальности видимости |
| Обозначение типа СИ | Пеленг СФ-01 |
| Изготовитель | Открытое акционерное общество "ПЕЛЕНГ" (ОАО "ПЕЛЕНГ"), Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 30.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения метеорологической дальности видимости «Пеленг СФ -01» (далее - приборы СФ-01) предназначены для непрерывных дистанционных измерений коэффициента пропускания слоя атмосферы с автоматическим преобразованием измеренного значения в метеорологическую оптическую дальность (далее - МОД), регистрацией и отображением информации на внешних устройствах.
Принцип действия приборов СФ-01 основан на измерении коэффициента пропускания (далее - КП) слоя атмосферы фиксированной длины (измерительной базы прибора СФ-01) в направлении, близком к горизонтальному
Измерительная часть приборов СФ-01 состоит из блоков - излучателя и одного или двух приемников. В излучателе свет от источника света, расположенного в фокусе основного объектива, через защитное стекло параллельным пучком направляется на объектив приемника также через защитное стекло. В фокусе данного объектива расположен фотоприемник.
Фотоприемник совместно с электронной схемой преобразует световые импульсы в электрические сигналы, которые преобразуются в цифровую форму с помощью аналогоцифрового преобразователя. В каждом из блоков осуществляется внутреннее термостатирование электронных систем.
Для обеспечения широкого диапазона измерений МОД приборы СФ-01 могут работать с двумя измерительными базами. В этом случае регистрация световых импульсов осуществляется с помощью двух приемников, расположенных на разных расстояниях от излучателя.
Управление работой приборов СФ-01 и расчет МОД производится с помощью микропроцессорной системы.
Приборы СФ-01 снабжены последовательным интерфейсом RS-232 для совместной работы с компьютером.
Измерения могут проводиться в любое время суток как автономно, так и в составе метеорологических станций, в том числе автоматических станций аэропортов.
Приборы СФ-01 состоят из следующих основных блоков:
- излучателя;
- 1 или 2 приемников;
- блока электроники для обработки результатов измерения и вычисления величин МОД;
- блока сопряжения для сопряжения блока электроники с персональным компьютером (далее - ПК);
- блока защиты модема;
- ПК.
Измерения могут проводиться в любое время суток как автономно, так и в составе метеорологических станций, в том числе автоматических станций аэропортов. Область применения - метеорология, климатология, авиация.
Общий вид приборов СФ-01 приведен на рисунке 1.
Схема пломбирования приборов СФ-01 от несанкционированного доступа с указанием места нанесения знака поверки (клейма-наклейки) приведена на рисунке 2.

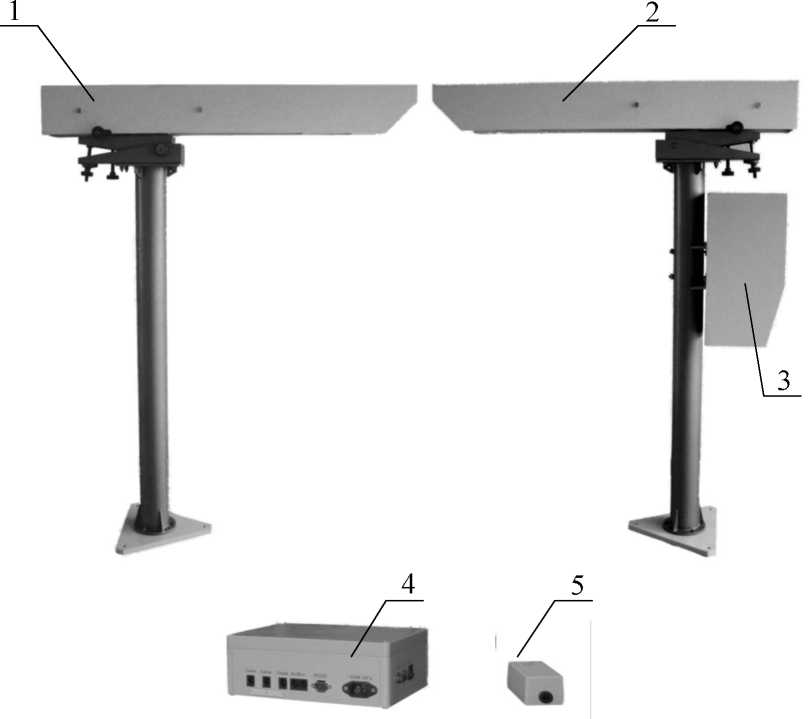

Рисунок 1 - Общий вид приборов для измерения метеорологической дальности видимости «Пеленг СФ-01» приемник, установленный на колонке; 2 - излучатель, установленный на колонке; 3 - блок электроники, установленный на колонке; 4 - блок сопряжения 6435.08.02.000;
5 - блок защиты модема
Рисунок 2 - Схема пломбирования приборов СФ-01 от несанкционированного доступа с указанием места нанесения знака поверки (клейма-наклейки)
1 - место нанесения клейма-наклейки; 2 - места пломбирования
Приборы СФ-01 имеют автономное ПО «Peleng Meteo», которое обеспечивает
отображение и архивацию результатов измерений.
Уровень автономного ПО - «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Peleng Meteo |
| Номер версии (идентификационный номер) ПО | не ниже 2.5.1.2 |
Таблица 2 - Метрологические характеристики______
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента пропускания светового потока в слое атмосферы с разрешающей способностью 0,001 | от 0,01 до 0,98 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента пропускания светового потока в слое атмосферы | ±0,01 |
| Диапазон показаний МОД, в зависимости от длины применяемой измерительной базы, м | от 10 до 29807 |
| Диапазон измерений МОД, м | от 20 до 10000 |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 20 до 250 м включ.; | ±15 |
| - в диапазоне св. 250 до 3000 м включ.; | ±10 |
| - в диапазоне св. 3000 до 6000 м включ.; | ±20 |
| - в диапазоне св. 6000 до 10000 м | ±35 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Количество измерительных баз | 1 или 2 | ||
| Длина измерительных баз, м | 25, 50, 100, 200 | ||
| Выходной интерфейс | RS-232, модем | ||
| Период обновления данных, с, не более | 5 | ||
| Время установления рабочего режима, минут, не более | 10 | ||
| Напряжение питания от однофазной сети переменного тока с частотой (50±1) Гц, В | от 207 до 253 | ||
| Потребляемая мощность, В^А, не более | 75 | ||
| Габаритные размеры, мм, не более: - блок электроники с кожухом; - блок сопряжения; - блок защиты модема; - излучатель с колонкой; - приемник с колонкой | длина | ширина | высота |
| 470 | 250 | 386 | |
| 115 | 262 | 188 | |
| 33 | 88 | 45 | |
| 1640 | 1206 | 375 | |
| 1640 | 1206 | 375 | |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса, кг, не более: - блок электроники с кожухом; - блок сопряжения 6435.08.02.000; - блок защиты модема; - излучатель с колонкой; - приемник с колонкой | 15,0 1,0 0,07 53,0 53,5 |
| Рабочие условия эксплуатации излучателя, приемника и блока электроники с колонками: - температура окружающего воздуха, °С; - относительная влажность воздуха при температуре +25 °С, %; - атмосферного давления, кПа | от -50 до +50 до 98 от 60 до 108 |
| Рабочие условия эксплуатации блока сопряжения, блока защиты модема: - температура окружающего воздуха, °С; - относительная влажность воздуха при температуре +25 °С, %; - диапазон атмосферного давления, кПа | от +5 до + 40 до 80 от 84 до 106,7 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 53 |
| Средняя наработка на отказ, ч, не менее | 8000 |
наносится на табличку прибора СФ-01 фотохимическим методом и руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность приборов для измерения метеорологической дальности видимости «Пеленг СФ-01»
| Наименование | Обозначение | Кол-во |
| Излучатель | 6435.01.01.000 | 1 шт. |
| Приемник | 6435.02.01.000 | 1* или 2* шт. |
| Колонка | 6435.03.01.000 | 2* или 3* шт. |
| Блок электроники с кожухом | 6435.04.10.200 | 1 шт. |
| Блок сопряжения | 6435.08.02.000 | 1*шт. |
| Блок защиты модема | 6435.06.03.000 | 1 шт. |
| Комплект монтажных частей | 6435.05.00.000 | 1 шт. |
| Комплект кабелей | - | 1* шт. |
| Комплект ЗИП | - | 1 шт. |
| Руководство по эксплуатации | 6435.00.00.000 РЭ | 1 экз. |
| Формуляр | 6435.00.00.000 ФО | 1 экз. |
| Методика поверки | МРБ МП.695-2006 | 1 экз. |
| * Поставляется по согласованию с заказчиком | ||
осуществляется по документу МРБ МП.695-2006 «Прибор для измерения метеорологической дальности видимости «Пеленг СФ-01», утвержденному БелГИМ 22.05.2006 г.
Основные средства поверки:
Комплекты фильтров Пеленг СФ-05, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25191-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик приборов СФ-01 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ РБ 07526946.132-99 Прибор для измерения метеорологической дальности видимости «Пеленг СФ-01»
