Государственный реестр средств измерений

Дозиметры-радиометры МКС-АТ6130, 25206-18

Дозиметры-радиометры МКС-АТ6130 (в том числе модификации МКС-АТ6130А, МКС-АТ6130С, МКС-АТ6130Д) (далее - приборы) предназначены для измерений:
Документы
Карточка СИ
Номер в госреестре 25206-18
Наименование СИ Дозиметры-радиометры
Обозначение типа СИ МКС-АТ6130
Изготовитель НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
Год регистрации 2018
Срок свидетельства 26.02.2020
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Дозиметры-радиометры МКС-АТ6130 (в том числе модификации МКС-АТ6130А, МКС-АТ6130С, МКС-АТ6130Д) (далее - приборы) предназначены для измерений:

-    мощности амбиентного эквивалента дозы H * (10) (далее - мощности дозы) рентгеновского и гамма-излучения;

-    амбиентного эквивалента дозы H * (10) (далее - дозы) рентгеновского и гамма-излучения;

-    плотности потока бета-частиц, испускаемых с загрязненной радиоактивными веществами поверхности (МКС-АТ6130).

Описание

Принцип действия приборов основан на измерении интенсивности импульсов, генерируемых в газоразрядном счетчике Г ейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-излучения.

Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу, плотность потока) осуществляется автоматически. Благодаря энергокомпенсирующему фильтру эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий регистрируемого рентгеновского и гамма-излучения.

Управление режимами работы приборов, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляется микропроцессорным устройством.

Приборы обеспечивают возможность установки значений пороговых уровней для мощности дозы, дозы и плотности потока (для МКС-АТ6130) в пределах диапазонов измерений.

При превышении установленных значений пороговых уровней или верхних пределов измерений должна срабатывать звуковая и визуальная сигнализации.

Приборы обеспечивают:

-    в ручном режиме запись в энергонезависимую память до 1000 результатов измерений (для прибора МКС-АТ6130С до 100 значений), их хранение, считывание и стирание (режим «Блокнот»);

-    в автоматическом режиме запись в энергонезависимую память с установленным временем измерения 6, 60 или 600 с до 1000 результатов измерений, их хранение и считывание (режим «Диаграммы», кроме МКС-АТ6130С).

Приборы МКС-АТ6130, МКС-АТ6130А и МКС-АТ6130Д имеют возможность передачи информации о результатах измерений, хранящихся в режимах «Блокнот» и «Диаграммы», в ПЭВМ с помощью беспроводной технологии Bluetooth.

Приборы относятся к носимым средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях с целью дозиметрического контроля внешнего облучения персонала и контроля радиационной обстановки.

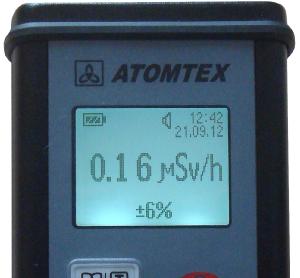

Общий вид дозиметров-радиометров МКС-АТ6130 приведен на рисунке 1.

Рисунок 1 - Общий вид дозиметров-радиометров МКС-АТ6130

Пломбирование приборов выполнено в виде заглушек, которые находятся на одном из двух крепежных винтов верхней торцевой крышки.

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным, жестко привязано к электрической схеме. Метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.

ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране приборов.

ПО защищено от непреднамеренных и преднамеренных изменений защитной пломбой. Доступ к микроконтроллеру исключен конструкцией аппаратной части приборов. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Встроенное ПО

Идентификационное наименование ПО

МКС-АТ6130

Номер версии (идентификационный номер) ПО

1.0; 1.х*

Цифровой идентификатор ПО (CRC-32)

828F5146**

Идентификационное наименование ПО

МКС-АТ6130А

Номер версии (идентификационный номер) ПО

1.0; 1.х*

Цифровой идентификатор ПО (CRC-32)

30A2FDEB**

Идентификационное наименование ПО

МКС-АТ6130C

Номер версии (идентификационный номер) ПО

1.0; 1.х*

Цифровой идентификатор ПО (CRC-32)

201D740A**

Идентификационное наименование ПО

МКС-АТ6130D

Номер версии (идентификационный номер) ПО

1.0; 1.х*

Цифровой идентификатор ПО (CRC-32)

D71E22B5**

* x - составная часть номера версии ПО, х принимается равными от 1 до 20.

** Контрольная сумма относится к версии ПО 1.0.

Идентификационные данные версии ПО 1.х вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки.

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров-радиометров МКС-АТ6130 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Технические характеристики

Таблица 2 - Метрологические характеристики дозиметров-радиометров МКС-АТ6130

Наименование характеристики

Значение

Диапазон измерений мощности дозы рентгеновского и гамма-излучений:

-    МКС-АТ6130, МКС-АТ6130А

-    МКС-АТ6130С

-    МКС-АТ6130Д

от 0,1 мкЗв/ч до 10 мЗв/ч от 0,1 мкЗв/ч до 1 мЗв/ч от 0,1 мкЗв/ч до 100 мЗв/ч

Диапазон измерений дозы рентгеновского и гамма-излучений:

-    МКС-АТ6130, МКС-АТ6130А, МКС-АТ6130С

-    МКС-АТ6130Д

от 0,1 мкЗв до 100 мЗв от 0,1 мкЗв до 1 Зв

Диапазон измерений плотности потока бета-частиц, испускаемых с загрязненной радиоактивными веществами поверхности (для МКС-АТ6130), мин-1-см-2

от 10 до 104

Пределы допускаемой основной относительной погрешности при измерениях мощности дозы и дозы, %

±20

Пределы допускаемой основной относительной погрешности при измерениях плотности потока бета-частиц, %

±20

Диапазон энергий регистрируемого рентгеновского и гамма-излучений:

-    МКС-АТ6130

-    МКС-АТ6130А, МКС-АТ6130С, МКС-АТ6130Д

от 20 кэВ до 3 МэВ от 50 кэВ до 3 МэВ

Энергетическая зависимость в диапазоне энергий регистрируемого рентгеновского и гамма-излучения относительно

137

энергии гамма-излучения 662 кэВ радионуклида Cs, %, не более

±30

Диапазон максимальных энергий бета-частиц регистрируемого прибором МКС-АТ6130 бета-излучения, кэВ

от 155 до 3540

Чувствительность прибора МКС-АТ6130 к бета-излучению радионуклидов с максимальными энергиями бета-частиц в диапазоне от 155 до 3540 кэВ по отношению к его чувствительности к бета-излучению радионуклида 90Sr+90Y (относительная чувствительность):

14С

Ершах 156,0 кэВ

0,03 ± 0,02

147Рш

60Со

204r-j-i|

I'f„„a4 224.5 юВ..............................................................................................................................................................................................

.....Ершах = 317,9 кэВ..............................................................................................................................................................................................

Ершах = 763,4 кэВ

0,18 ±0,04 0,40 ± 0,08 1,30 ±0,20

106Ru+106Rh

Egmax = 39,4 кэВ (106Ru)

0,80 ±0,12

Ершах = 3540 кэВ (106Rh)

Время измерения естественного радиационного фона гамма-излучения (0,1 мкЗв/ч) при статистической погрешности 20 %, с, не более

300

Наименование характеристики

Значение

Приборы устойчивы к воздействию температуры окружающего

воздуха, °С:

- МКС-АТ6130, МКС-АТ6130Д, МКС-АТ6130С

от -20 до +55

- МКС-АТ6130А

- с индикацией показаний

от -20 до +55

- без индикации показаний

от -40 до +55

Пределы допускаемой дополнительной относительной

погрешности измерений мощности дозы:

- при изменении температуры окружающего воздуха

от нормальных условий в рабочем диапазоне температур от -20 до +55 °С

±10 %

- при изменении относительной влажности от нормальных

условий до 95 %

±10 %

- при изменении напряжения питания в диапазоне от 2,0 до 3,3 В

относительно номинального напряжения 3 В

±5 %

- при воздействии синусоидальной вибрации в диапазоне частот

от 10 до 55 Гц

±5%

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

от 15 до 25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 86 до 106,7

Таблица 3 - Основные технические характеристики дозиметров-радиометров МКС-АТ6130

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- МКС-АТ6130, МКС-АТ6130А, МКС-АТ6130Д

- длина

110

- ширина

60

- высота

38

- МКС-АТ6130С

- длина

111

- ширина

70

- высота

28

Масса, кг, не более

0,25

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- МКС-АТ6130, МКС-АТ6130Д, МКС-АТ6130С

от -20 до +55

- МКС-АТ6130А

- с индикацией показаний

от -20 до +55

- без индикации показаний

от -40 до +55

- относительная влажность воздуха при температуре 35 °С и более

низких температурах без конденсации влаги, %, не более

95

- атмосферное давление, кПа

от 84 до 106,7

Напряжение питания, В

от 2,0 до 3,3

Ток, потребляемый приборами при номинальном напряжении 3 В при фоновых загрузках, мА, не более:

- МКС-АТ6130, МКС-АТ6130А, МКС-АТ6130Д

2,2

- МКС-АТ6130С

3,6

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на этикетку, расположенную на задней стенке корпуса.

Комплектность

Таблица 4 - Комплектность дозиметров-радиометров М

КС-АТ6130

Наименование, тип

Количество

Примечание

Дозиметр-радиометр

1

С указанием конкретной модификации

Элемент питания (типоразмер ААА)

2

Для МКС-АТ6130С - типоразмер АА

Комплект принадлежностей

1

Поставляется по заказу

Упаковка

1

Поверка

осуществляется по документу МРБ МП.1196-2013 «Дозиметры-радиометры МКС-АТ6130. Методика поверки», утвержденному БелГИМ 22 января 2013 г.

Основные средства поверки:

-    рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая

137

гамма-излучения с набором источников гамма-излучения из радионуклида Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность аттестации не более ±5 %;

-    рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения радионуклидные эталонные (типа 4С0, 5С0, 6С0), погрешность аттестации не более ±7 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний

ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ТУ РБ 100865348.012-2002 Дозиметры-радиометры МКС-АТ6130. Технические условия
