Датчики температуры ПИМБ-901 ИЦФР.405212.002, 25211-12

Назначение

Датчики температуры ПИМБ-901 ИЦФР.405212.002 (далее - ДТ) предназначены для преобразования температуры грунта в диапазоне от минус 40 до плюс 80 °С в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА.

ДТ имеет маркировку взрывозащиты «1ExsIIT4», относятся ко взрывозащищенному электрооборудованию группы 2 по ГОСТ Р 51330.0-99 и может устанавливаться во взрывоопасных зонах помещений и установок.

Описание

ДТ смонтирован в литом стальном корпусе.

В корпусе расположены элемент термочувствительный медный (ЭТЧМ) в качестве рабочего первичного преобразователя с номинальной статической характеристикой (НСХ) 50 М по ГОСТ 6651-09, нормирующий усилитель (НУ) и могут входить до двух дополнительных контрольных ЭТЧМ.

Для обеспечения надёжного теплового контакта ЭТЧМ установлены с теплопроводящей пастой КПТ-8. Внутренняя полость корпуса с электромонтажом и платой залита компаундом «виксинт» и закрыта крышкой. Выход НУ, контрольные ЭТЧМ подключаются к жилам выводного кабеля. Вывод кабеля герметизирован с помощью уплотнительной резиновой втулки. Снаружи кабель закреплён на корпусе скобой. Все поверхности корпуса имеют коррозионностойкое гальваническое покрытие и дополнительное покрытие каменноугольным лаком.

Особенностями является высокая точность преобразования в жестких условиях эксплуатации в течение срока службы, подключение по 2-проводной линии связи, возможность проведения контроля без демонтажа.

Вариант исполнений датчика определяется при заказе и отображается в условном обозначении в соответствии с ИЦФР.405212.002ТУ

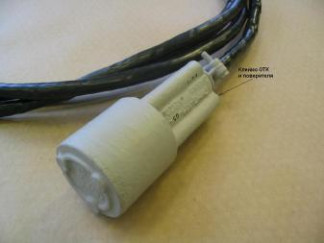

Общий вид ПИМБ-901 с указанием места клеймения.

Внешние габариты: длина 156 мм; диаметр 60 мм.

Длина кабеля - до 18 м

(иная длина оговаривается при

заказе)

Технические характеристики

ДТ осуществляет линейное преобразование температуры в диапазоне от минус 40 до плюс 80°С в сигнал постоянного тока в соответствии с выражением:

I = 4 + 16 • Тизм + 40°С

1в“ 4 + 16 120- С '

где 1вых - значение выходного тока ДТ, мА;

Тизм - значение измеряемой температуры, °С;

16 - нормирующий коэффициент.

Максимально допустимое значение сопротивления нагрузки, включая сопротивление проводов линии связи, в зависимости от напряжения питания (ипит) соответствует выражению:

Ян < 50 Ипит -400,

где Ян - верхнее допустимое значение сопротивления нагрузки, Ом;

Ипит - напряжение питания ДТ, В;

50 - нормирующий коэффициент, Ом/В.

Пределы допускаемой абсолютной погрешности преобразования температуры ДТ не более ± 0,5°С.

+6

ДТ работоспособен при питании от источника постоянного тока напряжением (24 -16) В. Контрольные ЭТЧМ, входящие в состав ДТ, имеют следующие технические характеристики:

-    условное обозначение НСХ по ГОСТ 6651-09 - 50М;

-    номинальное значение отношения электрического сопротивления при температурах 100°С и 0°С (W100) - 1,4280;

-    класс допуска по ГОСТ 6651-09 -В.

Прочность изоляции между корпусом ДТ и выводом «-Пит) - 1500 В.

Подключение ДТ к источнику питания и нагрузке осуществляется по двухпроводной линии связи,

ДТ имеет уровень взрывозащиты «взрывобезопасный» по ГОСТ Р 51330.0-99, обеспечиваемый видом взрывозащиты «s» по ГОСТ 22782.3-77, и маркировку взрывозащиты «1ExsIIT4».

Показатель тепловой инерции в воде не более 55 с.

ДТ прочен к воздействию температуры окружающей среды от минус 60°С до плюс 80°С. ДТ устойчив и прочен к воздействию относительной влажности до 100% при температуре не более 40°С.

ДТ устойчив и прочен к воздействию синусоидальной вибрации по группе F3 ГОСТ Р 52931-2008 в двух взаимно перпендикулярных направлениях.

ДТ в транспортной таре прочен к воздействию механических ударов в трёх взаимно перпендикулярных направлениях в количестве 1000 с ускорением 98 м/с (10 g) длительностью до 16 мс.

Степень защиты от пыли, посторонних тел и воды ДТ по группе IP58 ГОСТ 14254-96. Среднее время наработки на отказ ДТ в пределах назначенного срока службы не менее 100000 ч.

Назначенный срок службы ДТ - 12,5 лет.

Масса ДТ без учёта кабеля - (1,50 ± 0,15) кг.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ИЦФР.405212.002РЭ, формуляр ИЦФР.405212.002ФО типографским способом и на корпус ДТ методом фотохимпе-чати.

Комплектность

ДТ поставляются в соответствии с таблицей:_

Примечание - Руководство по эксплуатации ИЦФР.405212.002РЭ поставляется по одному экземпляру на пять ДТ. При поставке менее пяти ДТ - по одному экземпляру в адрес.

Поверка

осуществляется по документу МП 25211-12 «Датчики температуры ПИМБ-901 ИЦФР.405212.002. Методика поверки», утвержденному ГЦИ СИ ФБУ "Нижегородский ЦСМ"

20.04.2012 г.

Основные средства поверки:

-источник постоянного тока Б 5-44 А -вольтамперметр М2044 -магазин сопротивлений Р33 -мегаомметр Ф4102/1

-вольтметр универсальный цифровой В7-34А -омметр Щ306-1

-термостат жидкостной ТРЖ-200-4

-мера электрического сопротивления однозначная Р321

Сведения о методах измерений

Сведения о методах измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к датчику температуры ПИМБ-901 ИЦФР.405212.002

1.    ГОСТ 6651-09 «Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

2.    ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищённое. Общие требования».

3.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

4.    ГОСТ 22782.3-77 «Электрооборудование взрывозащищённое со специальным видом взрывозащиты. Технические требования и методы испытаний».

5.    Технические условия ИЦФР.405212.002ТУ.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
