Тахометры цифровые электронные СОТ-4, 25263-13

Назначение

Тахометры цифровые электронные СОТ-4 (далее тахометры) предназначены для бесконтактного дистанционного измерения и контроля угловой скорости вращения роторных машин и механических конструкций, к поверхности которых имеется доступ.

Описание

Принцип работы тахометра основан на измерении периода следования импульсов от первичного преобразователя и пересчета измеренного значения периода в число оборотов в минуту.

Тахометр состоит из первичного преобразователя со встроенным промежуточным преобразователем-усилителем и показывающего измерительного блока.

Первичный преобразователь со встроенным преобразователем-усилителем, входной величиной которого является измеряемая угловая скорость, обеспечивает формирование импульсов, частота следования которых пропорциональна угловой скорости вращающегося объекта.

Тахометр выпускается в блочном и щитовом исполнении.

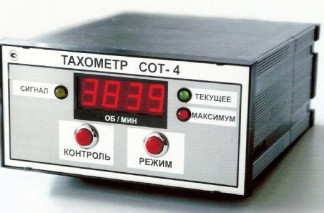

Общий вид тахометра СОТ-4 в блочном исполнении приведен на рис. 1 - 5.

Диапазон измерения угловой скорости, об/мин

Пределы допускаемой абсолютной погрешности измерения угловой скорости, об/мин

Диапазон аналогового унифицированного выходного сигнала, мА

Пределы допускаемой приведенной погрешности выходного сигнала, % от предельного значения выходного сигнала

Электрическое сопротивление изоляции цепи питания, МОм:

-    при нормальных условиях:

-    в диапазоне рабочих условий применения,

Питание:

-    напряжение переменного тока, В

-    частота, Гц

Потребляемая мощность, ВА, не более

Масса прибора, кг, не более:

-    первичного преобразователя в сборе с предусилителем;

-    измерительного блока

Габаритные размеры измерительного блока, мм, не более Блочное исполнение:

-    ширина

-    длина

-    высота

Щитовое исполнение:

-    ширина

-    длина

-    высота

Габаритные размеры первичного преобразователя, мм

-    длина

-    диаметр

Длина соединительного кабеля, м

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 35 °С, %

-    атмосферное давление, кПа (мм. рт.ст.)

Установленная наработка на отказ, ч, не менее Срок службы, лет, не менее от 10 до 9990

±(0,1 % Nl3M плюс одна единица младшего разряда)

4 - 20

±1,5 %

не менее 20 не менее 2

220±22

50±1

12

0,2

0,9

145 ±2 190±2 72±2

80±2

245±2

128±2

80±2

10±1

до 200

от минус 10 до 60 95

от 84 до 106,7 (630 - 800) 20000 8

Знак утверждения типа

наносится электрографическим способом на лицевую панель тахометра и на титульный лист Руководства по эксплуатации.

Комплектность

В комплект поставки тахометра входят:

1.    Тахометр в составе:

1.1    Измерительный блок

1 шт.

1 комплект 1 комплект 1 комплект

1 шт. 1 шт. 1 шт.

1 шт.

1    шт.

2    шт. 2 шт. 1 шт.

1.2    Преобразователь вихретоковый ДВТ1

1.3    Преобразователь магнитный ДМ*

1.4    Преобразователь оптический ДВО*

2.    Руководство по эксплуатации

3.    Паспорт

4.    Методика поверки

5.    Комплект ЗИП*:

5.1    Маркер

5.2    Магнитный элемент МЭ-01

5.3    Гайка М10х1

5.4    Шайба

5.5 Имитатор зубчатый

Испытательный центр

ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре под № 30022-10.

190103, г. Санкт-Петербург, ул. Курляндская, д. 1.

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.

E-mail: letter@rustest.spb.ru

Заместитель Руководителя Федерального агентства по техническому регулированию

и метрологии    Ф.В. Булыгин

М. п. « »

2013 г.

1

Комплектуется определённым типом преобразователя по требованию Заказчика. Поверка

Осуществляется по документу СОТ4.600.000.МП «Тахометр цифровой электронный. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 28.08.2013 г. Основное оборудование, необходимое для поверки:

-    установка тахометрическая УТ05-60, 6 - 60000 об/мин., ПГ ±0,05 %;

-    мегомметр М 4100, 0 - 500 МОм при 500 В, КТ 0,1;

-    универсальная пробойная установка УПУ-1М, 0 - 10 кВ, 10 ВА;

-    имитатор зубчатый.

Сведения о методах измерений

Сведения о методиках измерений приведены в Руководстве по эксплуатации СОТ4.600.000РЭ.

Нормативные и технические документы, устанавливающие требования к тахометрам цифровым электронным СОТ-4

1.    ГОСТ 21339 «Тахометры. Общие технические условия».

2.    ТУ 4278-020-46250819-03 «Тахометр цифровой электронный СОТ-4. Технические

условия».

Рекомендации к применению

- вне сферы государственного регулирования.
