| Номер в госреестре | 25372-14 |
| Наименование СИ | Стенды автоматизированные для измерения и испытания параметров пружин пассажирских вагонов |
| Обозначение типа СИ | Стрела-М1 |
| Изготовитель | ООО "Агроэл", г.Рязань |
| Год регистрации | 2014 |
| Срок свидетельства | 06.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды автоматизированные для измерения и испытания параметров пружин пассажирских вагонов «Стрела-М1» (далее по тексту - стенды) предназначены для измерений геометрических параметров рессорных пружин пассажирских вагонов, подбора пружин по группам, бесконтактным способом.

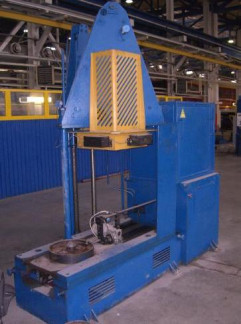

Принцип действия стенда (рис. 1) основан на:
- измерении перемещения упорной поверхности, на которую устанавливается пружина, при помощи измерения угла поворота зубчатого колеса, соединенного с зубчатым ремнем, один конец которого жестко закреплен на упорной поверхности, а на другом конце ремня свободно подвешен груз, обеспечивающий его постоянное натяжение; угол поворота зубчатого колеса при помощи фотоэлементов и электронного устройства преобразуется в расстояние, на которое перемещается упорная поверхность силового блока;
- измерении внешнего и внутреннего диаметров пружины, шага и отклонения ее оси от перпендикуляра, восстановленного в центре ее нижней опорной поверхности, в основу которого положен принцип работы лазерного дальномера с фиксацией с помощью оптической системы пятна лазерного луча, отраженного от внутреннего или внешнего края витка пружины;
- задании силы, сжимающей пружину, создаваемой гидравлическим прессом, оснащенным датчиком давления в гидросистеме пресса, устройством задания давления, обеспечивающим создание номинальных нагрузок.
Управление электроприводом подъема измерительного блока при сканировании лазерным дальномером поверхности пружины осуществляется специализированным электронным процессором. Тип измеряемой пружины определяется с помощью лазерного дальномера.
В состав стенда входит, оптическая система, состоящая из четырех лазерных дальномеров, гидравлическая система, гидравлический пресс, специализированный электронный процессор и устройство измерения перемещения, состоящее из бесконтактных концевых датчиков индукционного типа, датчик угловых перемещений, устройство преобразования линейных перемещений в угловые и электронное устройство, преобразующее выходные сигналы датчика в значения изменения линейных размеров пружины.
Обработка измерительной информации и управление стендами производится при помощи специализированного электронного процессора. Результаты измерений отображаются на электронном дисплее и печатающем устройстве.
В состав стендов входит источник бесперебойного питания, позволяющий поддерживать работоспособность системы в течение 10 минут при выключенном внешнем электропитании.
Стенды имеют в своем составе программное обеспечение Strela M1, разработанное для конкретных измерительных задач и осуществляющее также функции управления процессом измерений.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Strela M1 | Strela M1.exe | 2.0 | D8B0aB881c52 D46B30ebc7c13 B0FF 647 | MD5 |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций
отсутствуют.
Защита программного обеспечения стендов соответствует уровню «С» по МИ 3286-2010.
Метрологические характеристики стендов представлены в таблицах 1 и 2:
Таблица 1.
| Наименование измеряемого параметра | Диапазон измеряемого параметра | Пределы допускаемой абсолютной погрешности |
| Высота пружин, мм | от 126 до 775 | ± 0,5 |
| Диаметр пружин (внутренний, наружный), мм | от 120 до 347 | ± 0,5 |
| Разность расстояний между витками пружин, мм | от 0,5 до 15 | ± 0,5 |
| Стрела прогиба пружины, мм | от 53 до 233 | ± 0,5 |
| Остаточная деформация пружины, мм | от 0,5 до 15 | ± 0,5 |
| Отклонение оси пружины от перпендикуляра, мм | от 0,5 до 15,5 | ± 0,5 |
Таблица 2.
| Наименование параметра, воспроизводимого стендом | Диапазон параметра | Пределы допускаемой относительной погрешности |
| Нагрузка, кН | от 3,2 до 90 | ± 10 % |
Таблица 3. Технические характеристики стендов
| Параметр | Значение |
| Габаритные размеры стенда, мм, не более | |
| - длина | 2451 |
| - ширина | 1043 |
| - высота | 2515 |
| Масса стенда, кг, не более | 1390 |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Относительная влажность воздуха, %, не более | 80 |
| Напряжение питания, В | от 323 до 418 |
| Частота, Гц | от 49 до 50 |
| Значение вероятности безотказной работы за 1000 ч | 0,92 |
| Средний срок службы, лет | 10 |
| Степень опасности генерируемого излучения | 2 класс по ГОСТ Р 50723-94 |
| Длина волны лазерного излучения, нм | 658 |
| Мощность лазерного излучения, мВт, не более | 1 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе стенда, электрохимическим способом и типографским в правом верхнем углу руководства по эксплуатации.
Таблица 3. Комплектность средств измерений__
| Наименование | Количество |
| 1. Стенд в сборе | 1 шт. |
| 2. Системный блок | 1 шт. |
| 3. Дисплей | 1 шт. |
| 4. Специализированная клавиатура | 1 шт. |
| 5. Принтер | 1 шт. |
| 6. Блок бесперебойного питания | 1 шт. |
| 7. Паспорт | 1 экз. |
| 8. Руководство по эксплуатации | 1 экз. |
| 9. Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 25372-14 «Стенды автоматизированные для измерения и испытания параметров пружин пассажирских вагонов «Стрела-М1». Методика поверки», утвержденным ФГУП «ВНИИМС» в апреле 2014 г. и включенным в комплект поставки стендов.
Основные средства поверки:
- штангенциркули ТТТЦ-Т ГОСТ 166-89;
- штангенциркули ШЦ-ТТТ ГОСТ 166-89;
- динамометр эталонный переносной ДОСМ-3-50У (Госреестр № 11157-08).
Метод измерений изложен в разделе 10 «Описание работы (методы измерений)» руководства по эксплуатации стендов.
Нормативные и технические документы, устанавливающие требования к стендам автоматизированным для измерения и испытания параметров пружин пассажирских вагонов «Стрела-М1»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».
АЭК 37.00.000ТУ «Стенды автоматизированные для измерений и испытаний пружин пассажирских вагонов «Стрела-М1». Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
