| Номер в госреестре | 25547-12 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | 3300 |
| Изготовитель | "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур; Фирма "Rosemount Tank Radar AB", Швеция; «Rosemount Inc.», США, Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры 3300 предназначены для контактного измерения уровня сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, а также раздела сред двух жидкостей.
Принцип работы уровнемеров 3300 основан на измерении длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу, и отраженными от поверхности измеряемой среды.
Уровнемеры 3300 состоят из следующих функциональных блоков:
- приемо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;
- измерительного преобразователя, выполняющего измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы);
- встроенного индикатора (при наличии), отображающего измеренные величины.
Измеренные данные передаются в систему верхнего уровня по интерфейсам (4-20)
мА с коммуникацией по протоколу HART, по протоколам Modbus, FOUNDATION fieldbus.
С помощью преобразователя HART Rosemount 333 Tri-loop можно получить дополнительно 3 токовых выхода. Также имеется возможность установки на корпус уровнемера модуля беспроводной связи Rosemount 775 для передачи данных по протоколу Wireless HART.
Уровнемеры 3300 имеют следующие исполнения:
- 3301 - применяется для измерения уровня или уровня раздела сред жидкостей при условии полного погружения волновода в жидкость;
- 3302 - применяется для измерения уровня и раздела сред жидкостей.
а)

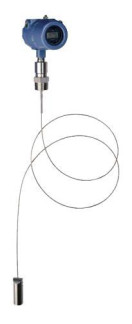

Рисунок 1- Уровнемеры 3300 с различными типами волноводов: а) коаксиальный, б) жесткий двухстержневой, в) гибкий двухпроводный с грузом, г) жесткий одностержневой, д) гибкий однопроводный с грузом.
б)
г)
Алгоритм, реализующий функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО, встроенное в микросхему, не изменяемое и не считываемое.
Уровень защиты программного обеспечения уровнемеров 3300 от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Таблица 1- Метрологические и технические характеристики
| Наименование параметра | Значение |
| Диапазон измерений расстояния до поверхности среды (уровня), м | от 0,1 до 23,5 |
| Пределы допускаемой основной абсолютной погрешности измерений расстояний (уровня) в диапазоне от 0,1 до 5,0 м, мм | ±5 |
| Пределы допускаемой основной относительной погрешности измерений расстояний (уровня) в диапазоне от 5,0 до 23,5 м, % | ±0,1 (для стержневых и коаксиальных волноводов) ±0,15 (для гибких волноводов) |
| Пределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня), вызванной изменением температуры окружающей среды от 25 °С до температуры в диапазоне от минус 40 °С до +85 °С, на каждый 1 °С, % | ±0,01 |
| Температура измеряемой среды, °С | от минус 60 до +400 |
| Давление измеряемой среды, МПа | от минус 0,1 до +34,5 |
| Излучаемая мощность, мВт, не более | 2 |
| Напряжение питания постоянного тока, В | от 11 до 42 |
| Потребляемая мощность, Вт, не более | 0,92 |
| Г абаритные размеры (без учёта фланца), мм, не более | 23744x173x140 |
| Масса (без учёта фланца и волновода), кг, не более | 2,5 |
| Условия эксплуатации: - температура окружающей среды, °С; - для преобразователей с ЖКИ, °С; - относительная влажность, %; - атмосферное давление, кПа | от минус 40 до +85 от минус 20 до +85 до 100 от 84,0 до 106,7 |
наносят на корпус уровнемера 3300 методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 2 - Комплектность средства измерений.
| Наименование | Количество |
| Уровнемер 3300 | 1 |
| Руководство по эксплуатации | 1 |
| Комплект ЗИП | По заказу |
приведены в руководстве по эксплуатации уровнемеров 3300.
осуществляется по документу ГОСТ 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ±1 мм;
- рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98.
Нормативные и технические документы, устанавливающие требования к уровнемерам 3300
Техническая документация «Emerson Process Management/Rosemount Inc.», США. ГОСТ 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
ГОСТ 8.477-82 «ГСИ. Г осударственная поверочная схема для средств измерений уровня жидкости».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
