Генераторы сигналов функциональные Г6-46, 25563-16

25563-16
Генераторы сигналов функциональные Г6-46 представляют собой источник сигналов синусоидальной, треугольной, прямоугольной, пилообразной и прямоугольной (уровень ТТЛ) форм.
Документы
Карточка СИ
Номер в госреестре 25563-16
Наименование СИ Генераторы сигналов функциональные
Обозначение типа СИ Г6-46
Изготовитель ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации 2016
Срок свидетельства 30.10.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Генераторы сигналов функциональные Г6-46 представляют собой источник сигналов синусоидальной, треугольной, прямоугольной, пилообразной и прямоугольной (уровень ТТЛ) форм.

Описание

Генераторы построены по схеме автогенератора аналогово типа с электронным управлением частотой. Выбор поддиапазонов генерации осуществляется переключением частотозадающих конденсаторов и коммутацией токов управления с помощью блока переключателей.

Генераторы формируют сигналы синусоидальной, треугольной, прямоугольной, пилообразной, прямоугольной (уровень ТТЛ) форм в диапазоне частот от 0,1 Гц до 1 МГц с разделением на семь поддиапазонов. В пределах каждого из поддиапазонов осуществляется плавная перестройка частоты. Для измерения и индикации частоты формируемых сигналов генераторы имеют внутренний частотомер.

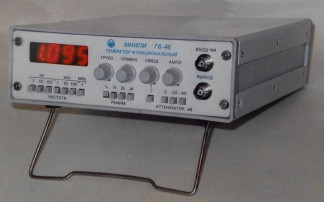

Внешний вид генераторов приведен на рисунках 1, 2.

Место размещения знака поверки (клейма-наклейки)

Место размещения знака утверждения типа

*г" " 1 .'I '> ■“

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики генераторов Г6-46 приведены в таблице 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

характеристики

Диапазон частот, Гц

от 0,1 до 1106

Поддиапазоны частот (плавная перестройка внутри поддиапазона), Гц

от 0,1 до 1,0 от 1 до 10 от 10 до 100 от 100 до 1103 от 1103 до 1104 от 1104 до1105 от 1105 до 1106

Пределы допускаемой относительной погрешности установки частоты, %

±1

Амплитуда сигнала, В, не менее

5 (размах 10) на нагрузке 600 Ом, 10 (размах 20) без нагрузки

Плавное ослабление сигнала, дБ, не менее

20

Ступенчатое ослабление сигнала, дБ

-20

-40

Пределы погрешности ступенчатого ослабления сигнала, дБ: на частотах от 0,1 Гц до 1105 Гц на частотах от 1105 Гц до 1-106 Гц

±0,5

±1

Нестабильность частоты за 15 мин, %, не более

0,5

Параметры сигнала синусоидальной формы: -коэффициент гармоник (в диапазоне от 10 Гц до 100 кГц), %, не более

5

Неравномерность уровня сигнала относительно уровня на частоте 1 кГц на частотах, % от 0,1 Гц до 1102 Гц, не более

±3

от 1102 Гц до 1-104 Гц, не более

±1,5

от 1104 Гц до 1105 Гц, не более

±3

от 1105 Гц до 1106 Гц, не более

±5

Параметры сигнала прямоугольной формы: - длительность фронта и среза, нс, не более

100

- выбросы на вершине, %, не более

5

- погрешность коэффициента заполнения, %, не более

5

Параметры сигналов треугольной и пилообразной формы:

- нелинейность на уровне от 0,1 до 0,9 (в диапазоне частот от 1 до 100 Гц), %, не более

1,5

Параметры сигнала прямоугольной формы (уровень ТТЛ):

- время перехода из “1” в “0” и из “0” в “1”, нс, не более

100

- напряжение “1”, В, не более

2,4

- напряжение “0”, В, не более

0,4

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

характеристики

Габаритные размеры составных частей комплекса (ширина х высота х глубина), мм, не более:

270x71x258

Масса, кг, не более

2,0

Рабочие условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С

-    относительная влажность воздуха (при 25 °С), %, не более

от 5 до 40 80

Параметры сети питания переменного тока: -напряжение, В -частота, Гц

230±23

50±0,5

Потребляемая мощность, В • А, не более

10

Знак утверждения типа

наносится на переднюю панель генератора методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.

- генератор сигналов функциональный Г6-46

1

шт.

- шнур сетевой SCZ-1

1

шт.

- кабель К№1 (по заказу)

1

шт.

- кабель К№3

1

шт.

- нагрузка 600 Ом (по заказу)

1

шт.

- переход СР-50-95ФВ (по заказу)

1

шт.

- вставка плавкая ВП2Б-1 0,25 А, 250 В

2

шт.

- руководство по эксплуатации

1

шт.

- методика поверки

1

шт.

- упаковка

1

шт.

Поверка

осуществляется по документу УШЯИ.468759.021 МП МП.МН 1203-2002 «Генератор сигналов функциональный Г6-46. Методика поверки», утвержденному РУП «БелГИМ» 28.11.2002 г. Основные средства поверки:

-    мегаомметр Е6-22, регистрационный номер 26051-10;

-    осциллограф универсальный С1-65 А, регистрационный номер 5334-76;

-    частотомер электронно - счетный Ч3-57, регистрационный номер 6081-77;

-    генератор сигналов низкочастотный Г3-122 регистрационный номер 10237-85;

-    милливольтметр цифровой В3-59, регистрационный номер 8984-83;

-    вольтметр универсальный цифровой быстродействующий В7-43, регистрационный номер 10283-85;

-    измеритель нелинейных искажений СК6-13, регистрационный номер 10227-85.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Сведения о методах измерений

Генератор сигналов функциональный Г6-46. Руководство по эксплуатации. УШЯИ.468759.021 РЭ

Нормативные документы

ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

25563-16
Номер в ГРСИ РФ:
25563-16
Производитель / заявитель:
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации:
2016
Cрок действия реестра:
30.10.2019
