Назначение
Генераторы сигналов низкочастотные ГЗ-131 (далее - генераторы) предназначены для формирования сигналов синусоидальной и прямоугольной (уровень ТТЛ) форм. Генераторы применяются для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении, приборостроении.
Описание
В генераторах сигналов низкочастотных применен метод прямого цифрового синтеза (DDS) сигнала синусоидальной формы.
Генераторы формируют сигналы синусоидальной и прямоугольной (уровень ТТЛ) форм в диапазоне частот от 2 Гц до 2 МГц с разделением на шесть поддиапазонов. В пределах каждого из поддиапазонов осуществляется плавная перестройка частоты. Управление генераторами осуществляется при помощи кнопочных переключателей и трех N-кодеров, находящихся на передней панели генераторов. На переднюю панель также выходят выходные разъемы.
На задней панели генераторов находится сетевой разъем, выключатель сети (приложение А, рисунок А. 1).

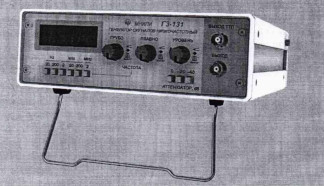

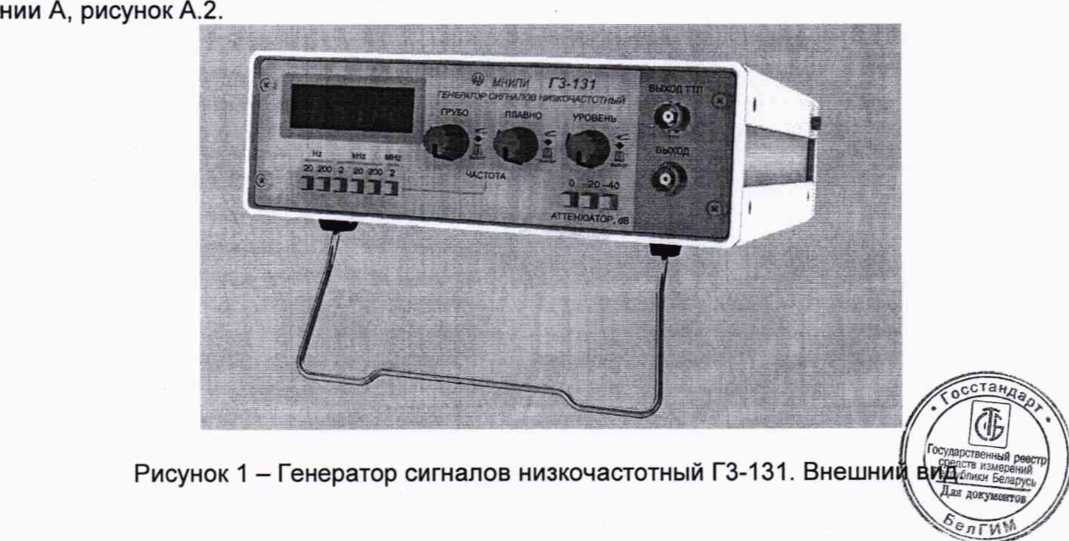

Внешний вид генераторов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А, рисунок А.3; место пломбирования и оттиска поверительного клейма приведены в приложе-
Влияние ПО учтено при нормировании метрологических характеристик генераторов. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
Обозначение генератора | Наименование ПО | Номер версии ПО |
ГЗ-131 | Встроенное программное обеспечение | V.1.01 |
Примечания: Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО генераторов останется без изменений. |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот Поддиапазоны частот | от 2 Гц до 2 МГц от 2 до 20 Гц, от 20 до 200 Гц, от 200 Гц до 2 кГц, от 2 до 20 кГц, от 20 до 200 кГц, от 200 кГц до 2 МГц, плавная перестройка внутри поддиапазона |
Пределы относительной допускаемой погрешности установки частоты Амплитуда сигнала | ± 0,05 % • не менее 5 В на нагрузке 600 Ом, не менее 10 В - без нагрузки |
Плавное ослабление сигнала Ступенчатое ослабление сигнала | не менее 20 дБ минус 20, минус 40 дБ |
Пределы погрешности ступенчатого ослабления сигнала:
- на частотах от 2 Гц до 200 кГц - на частотах от 200 кГц до 2 МГц | ± 0,5 дБ ±2 дБ |
Нестабильность частоты:
за 15 мин за 180 мин Коэффициент гармоник на частотах: | не более 0,02 % не более 0,03 % |
от 10 до 20 Гц от 20 Гц до 200 кГц от 200 кГц до 2 МГц | не более 0,3 % не более 0,2 % не более 1 % |
Неравномерность уровня сигнала относительно уровня на частоте 1 кГц на частотах: - от 2 до 20 Гц не более ± 5 %
- от 20 Гц до 200 кГц
не более ± 2 %
не более ± 5 % (уровень ТТЛ):
не более 100 нс не менее 2,4 В не более 0,4 В
(230± 23) В
10 В А
- от 200 кГц до 2 МГц
Параметры сигнала прямоугольной формы - время перехода из “1” в “0” и из “0” в “1” - напряжение “1” - напряжение “0”
Напряжение питания
Потребляемая мощность, не более
Масса, не более 2,0 кг
Габаритные размеры, мм, не более 210x255x71
Диапазон температур рабочих условий при- от 5 °C до 40 °C менения
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель генераторов методом офсетной печати, а также на эксплуатационную документацию типографским методом.
Комплектность
Состав комплекта поставки генераторов соответствует таблице 2.
Таблица 2
Наименование, тип | Обозначение | Количество | Примечание |
1 Генератор сигналов | УШЯИ.468759.020 | 1 | |
низкочастотный ГЗ-131 2 Кабель сетевой SCZ-1 3 Кабель №1 | УШЯИ.685631.199 | 1 1 | |
4 Кабель №3 | УШЯИ.685631.200 | 1 | Поставляется по |
5 Нагрузка 600 Ом | УШЯИ.468548.016 | 1 | отдельному заказу |
6 Вставка плавкая ВП2Б-1В 0,5 А 250 В | | 2 | Допускается за- |
7 Переход | BNC-T | 1 | мена на аналогичную с током 0,5 А быстродействие F Поставляется по |
8 Руководство | УШЯИ.468759.020 РЭ | 1 | отдельному заказу |
по эксплуатации 9 Методика поверки | МП. МН 1202 -2002 | 1 | |
10 Упаковка | УШЯИ.305641.033-04 | 1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.035-2002«Генератор сигналов низкочастотный ГЗ-131. Технические условия».
ГОСТ22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МП.МН 1202-2002«Генератор сигналов низкочастотный ГЗ-131. Методика поверки».
Заключение
Генераторы сигналов низкочастотные ГЗ-131 соответствуют требованиям ТУ BY 100039847.035-2002, ГОСТ 22261-94, ТР ТС 004/2011,ТР ТС 020/2011 (декларация соответствия №ТС BY/112 11.01.ТР004 003 10427 до 03.02.2020).
Межповерочный интервал в сфере законодательной метрологии в Р ларусь: не более 12 месяцев;
■пншяга
межповерочный интервал: не более 12 месяцев.
Государстве***-*-* реестр средств измерений Республики Беларусь
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 1.0025
