Приборы измерительные ПОИСК-2М, 25589-12

Назначение

Приборы измерительные «ПОИСК - 2М» предназначены для измерения амплитуды ускорения механических колебаний контролируемого объекта.

Описание

Принцип действия прибора измерительного «ПОИСК-2М» (далее - прибор) основан на преобразовании сигнала акустико-эмиссионного процесса в электрический сигнал и дальнейшей его обработке с выводом результатов на цифровое табло. Импульсы акустической эмиссии возникают в толще материала конструкции (например, в стенках трубопровода), распространяются и, после достижения поверхности материала в месте крепления пьезоэлектрического виброизмерительного преобразователя (далее - ВИП), воздействуют на него. С выхода ВИП сигнал поступает на блок обработки и управления БОУ, с помощью которого определяется уровень действующего на ВИП виброускорения и проводится анализ процессов, происходящих в конструкции материала.

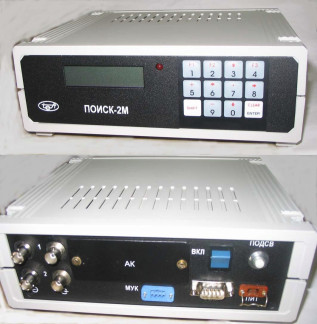

Прибор измерительный «ПОИСК-2М» является двухканальным переносным прибором и конструктивно состоит из блока обработки и управления БОУ и двух ВИП со встроенными предварительными усилителями. На передней панели прибора расположены клавиатура и индикатор наличия акустического сигнала.

Питание прибора измерительного «ПОИСК-2М» осуществляется либо от встроенных аккумуляторных батарей, напряжением не менее 7,2 В и емкостью не менее 0,75 А-ч, либо через блок питания от сети 220 В.

Прибор измерительный «ПОИСК-2М» обеспечивает обнаружение и регистрацию развития трещин в оболочке оборудования в двух режимах: энергетическом и импульсном.

Программное обеспечение

Прибор измерительный «ПОИСК-2М» имеет встроенное и автономное программное обеспечение (ПО), предназначенное для обнаружения и регистрации развития трещин в оболочке оборудования по оценке мощности сигнала ВИП и по импульсной обработке сигнала ВИП.

Программное обеспечение выполняет функции сбора, передачи, обработки, хранения и представления измерительной информации.

Встроенное программное обеспечение предназначено изготовителем для обеспечения автоматического выполнения следующих операций:

-    вычисление амплитудного значения входного сигнала,

-    вычисление среднего значения мощности входного сигнала,

-    вычисление математического ожидания и среднего квадратического отклонения входного сигнала,

-    обнаружение «течи»,

-    определение частоты «событий».

Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню с помощью клавиатуры. Конструктивно встроенное программное обеспечение имеет защиту от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе установки системы защиты микроконтроллера от чтения и записи.

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью прибора измерительного «ПОИСК-2М».

Автономное программное обеспечение не может привести к искажению результатов измерений приборов «ПОИСК-2М», так как не используется при выполнении измерений, а предназначено для визуализации результатов измерений.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Особенности конструкции и эксплуатации прибора не позволяют нанести поверительное клеймо на разъем программирования, он находится внутри прибора и защищен пломбированием всего прибора.

Технические характеристики

Диапазон измерений амплитуды ускорения механических колебаний, м/с .от 1 до 10

Диапазон частот измерений амплитуды ускорения механических

колебаний, кГц............................................................................от 10 до 600

Пределы допускаемой относительной погрешности

коэффициента преобразования ВИП, дБ......................................................± 10

Неравномерность АЧХ в каждой полосе частот : 10 кГц - 30 кГц;

30 кГц - 85 кГц; 85 кГц - 250 кГц; 250 кГц - 600 кГц, дБ, не более.........................8

Спад частотной характеристики на частоте среза фильтра

вне полосы пропускания, дБ/октаву, не менее.................................................12

Номинальное значение напряжения питания постоянного тока, В...................... 7,2

Пределы допускаемого отклонения напряжения питания

от номинального значения, В...................................................................±0,5

Потребляемая мощность, В-А, не более..........................................................2

Время установления рабочего режима, мин., не более.......................................10

Время непрерывной работы, ч, не менее..........................................................8

Габаритные размеры, мм, не более

-    блока обработки и управления......................................................210; 230; 80

-    прибора в упаковке.................................................................400; 350; 150

ВИП с кабелем длиной 5 м

диаметр...............................................................................................20

высота.................................................................................................19

Масса, кг

-    блока обработки и управления...............................................................1,5

-    прибора в упаковке...............................................................................3

Средний срок службы, лет.......................................................................10

Средняя наработка на отказ, ч...............................................................8760

Условия эксплуатации:

-диапазон температур окружающего воздуха, °С............................от 10 до 35

-    относительная влажность при температуре 20°С, %, до...........................65

-    атмосферное давление, кПа................................................от 84 до 106,7

условиями эксплуатации ВИП являются:

-диапазон температур окружающего воздуха, °С.........от минус 25 до плюс 50

-    относительная влажность при температуре 20°С, %, до...........................65

-    атмосферное давление, кПа................................................от 84 до 106,7

Прибор в транспортной таре выдерживает:

-диапазон температур окружающего воздуха, °С...........................от 5 до 40

-    относительную влажность при температуре 35°С, %, до..........................98

Знак утверждения типа

наносится на лицевую панель блока обработки и управления способом шелкографии и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 2

Поверка

осуществляется по документу ВИДГ.412.239.003 «Прибор измерительный «ПОИСК-2М». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июня 2012 г.

Основные средства поверки:

-    государственный специальный эталон единиц длины, скорости, ускорения при колебательном движении твердого тела в диапазоне частот от 0,3 до 10000 Гц, ГЭТ 58-84, по МИ 2070-90

-    мультиметр 34401A, диапазон частот измерений СКЗ переменных напряжений от 3 Гц до 300 к Гц, диапазон измеряемых СКЗ переменных напряжений от 1 мВ до 750 В, погрешность ±1 %

Лист № 6

Всего листов 6

Сведения о методах измерений

приведены в руководстве по эксплуатации ВИДГ.412.239.00 РЭ «Прибор измерительный «ПОИСК-2М».

Нормативные и технические документы, устанавливающие требования к Прибору измерительному «ПОИСК-2М»

1.    ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2.    МИ 2070-90 ГСИ Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от 0,3 до 20000 Гц

3.    МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений

2    9

электрического напряжения до 1000 В в диапазоне частот 110 ... 310 Гц

4.    РД 03-299-99 Требования к акустико-эмиссионной аппаратуре, используемой для контроля опасных производственных объектов.

5.    Технические условия ВИДГ.412.239.003 ТУ «Прибор измерительный «ПОИСК-2М».

Рекомендации к применению

При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
