| Номер в госреестре | 25606-15 |
| Наименование СИ | Преобразователи давления пневматические |
| Обозначение типа СИ | ПЭП |
| Изготовитель | ЗАО НПП "Центравтоматика", г.Воронеж |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления пневматические ПЭП предназначены для измерений и непрерывного преобразования избыточного давления воздуха (пневматических сигналов по ГОСТ 26.015-81) в нормированный выходной сигнал постоянного тока 4-20 мА по ГОСТ 26.011-80.
Принцип действия преобразователей основан на упругой деформации чувствительного элемента, на который нанесены тензорезисторы, соединенные в мостовую схему. Под воздействием измеряемого давления чувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал пропорциональный давлению, который поступает на вход электронного блока и преобразуется в нормированный выходной сигнал постоянного тока.
Преобразователи давления измерительные ПЭП конструктивно состоят из чувствительного элемента и электронного блока, установленных в пластмассовом корпусе. Корпус закрывается крышкой, фиксируемой защелками, одна из которых пломбируется. Измеряемое давление подается через штуцеры, расположенные снизу корпуса.
Преобразователи имеют 5 исполнений.
Отличительные особенности исполнений приведены в таблице 1.
Таблица 1
| Обозначение исполнения | Шифр исполнения | Пределы допускаемой основной приведенной погрешности, g ,% | Количество каналов, шт. | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||||
| ЦКЛГ.421111.001 | ПЭП-01 | ± 0,5 | 1 | 115 | 46 | 92 | 0,15 |
| ЦКЛГ.421111.001-01 | ПЭП-02 | ± 0,5 | 2 | 115 | 68 | 92 | 0,20 |
| ЦКЛГ.421111.001-02 | ПЭП-04 | ± 0,5 | 4 | 115 | 91 | 92 | 0,30 |
| ЦКЛГ.421111.001-03 | ПЭП-01 МЕ | ± 0,25 | 1 | 115 | 23 | 100 | 0,15 |
| ЦКЛГ.421111.001-04 | ПЭП-02 МЕ | ± 0,5 | 2 | 115 | 46 | 100 | 0,20 |
Исполнения ПЭП-01, ПЭП-02, ПЭП-04 отличаются количеством каналов: один, два и четыре соответственно, а также габаритными размерами и массой.
Исполнения ПЭП-01 МЕ, ПЭП-02 МЕ (ПЭП МЕ) являются программно конфигурируемыми потребителем в условиях эксплуатации.
ПЭП-02 МЕ отличается от ПЭП-01 МЕ количеством каналов, шириной корпуса и двумя установленными тензоэлементами и двумя штуцерами для подвода пневматических линий.
| ---'___ | <6> »® |
| выход 4 -20 мА № | СЕТЬ =24В ПЭП-01 Зав.№ 17 2013 г. |
| ВХОД 20-100 кПа | 0.6 @ |
| L— I | |

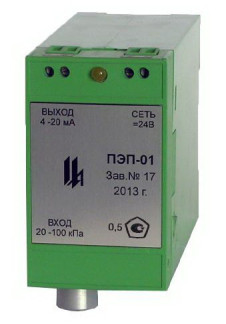

Рисунок 1 - Внешний вид ПЭП-01
1 П п п п ППППГ
Рисунок 6 - Схема мест пломбирования исполнений ПЭП
Исполнения ПЭП МЕ являются программируемыми микропроцессорными измерительными преобразователями. Выполнение предписанной функции обеспечивается встроенным программным обеспечением (ПО). Для обслуживания и настройки ПЭП МЕ при эксплуатации в комплект поставки входит сервисная программа PEP_SERV.exe.
Встроенное программное обеспечение имеет неизменяемую часть, записанную изготовителем в энергонезависимую FLASH память микропроцессора и содержащую программы расчетных алгоритмов, и изменяемую часть, записанную в энергонезависимую память EEPROM микропроцессора и содержащую базы данных настройки и калибровки измерительного канала.
Идентификационные данные ПО ПЭП МЕ приведены в таблице 2.
Таблица 2
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| ПЭП-01 МЕ 421111.001-03 | ro.V1 | 0x7B8A5D67 |
| ПЭП-02МЕ 421111.001-04 | ПОУ! | 0xA31F3F15 |
Код идентификации ПО распознается и отображается сервисной программой PEP_SERV.exe.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует "высокому" уровню защиты по Р 50.2.077-2014.
В программном обеспечении ПЭП реализованы следующие методы защиты ПО и данных от непреднамеренных и преднамеренных изменений и искажений:
- программное обеспечение и данные записаны в FLASH и EEPROM микропроцессора с установкой FUSE битов защиты от чтения и записи, исключающих какие-либо изменения прошивки;
- все данные защищены контрольной суммой;
- контрольная сумма проверяются на каждом цикле работы программы, при несовпадении контрольной суммы осуществляется сигнализация частым миганием индикатора "ОБМЕН";
- операции настройки и конфигурирования баз данных возможны только с помощью штатных аппаратных и программных средств, поставляемых изготовителем ПЭП МЕ, только после вскрытия пломб на корпусе ПЭП МЕ и разрешения режима приоритетного программирования установкой перемычки на соединитель S1.
Конфигурирование ПЭП МЕ Заказчиком в соответствии с проектом может осуществляться с персонального компьютера через модуль преобразования интерфейсов RS-232/RS-485 МПИ-07, подключаемый к одному из COM портов ПК и разъему монтажного рельса ПЭП МЕ (протокол MODBUS).
Конструкция ПЭП МЕ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 3
| Наименование характеристик | Значение характеристик |
| Диапазон измерений входного сигнала (пневматического), кПа | от 20 до 100 |
| Диапазон изменения выходного сигнала (постоянного тока), мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности, у, % от диапазона изменения выходного сигнала | ± 0,25; ± 0,5 |
| Вариация выходного сигнала | у |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С | 0,9 у |
| Пределы дополнительной погрешности, вызванной изменением напряжения питания | 0,5 у |
| Пределы допускаемой погрешности срабатывания предупредительной сигнализации для исполнений ПЭП-01 МЕ, ПЭП-02 МЕ | 0,5 у |
| Максимальное сопротивление нагрузки преобразователя (включая сопротивление линии связи), Ом, не более | 825 |
| Предельное допустимое давление, % от верхнего предела измерений | 125 |
| Время установления рабочего режима, ч | 0,25 |
| Время установления выходного сигнала при изменении входного сигнала скачком от 0 до 90 % или наоборот, с, не более | 2,5 |
| Потребляемая мощность, Вт, не более | 3,6 |
| Г абаритные размеры, мм, не более | см. таблица 1 |
| Масса, кг, не более | см. таблица 1 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 | 1Р 20 |
| Средняя наработка до отказа, ч | 100000 |
| Средний срок службы, лет | 12 |
| У словия эксплуатации - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - напряжение питания постоянного тока, В - вибрация: - частота, Гц - амплитудой смещения, мм | от 5 до 50 от 30 до 80 от 84,0 до 106,7 от 20 до 28 от 10 до 55 0,35 |
наносят:
- на фирменную планку на лицевой панели ПЭП методом металлофото, или на фирменную планку, изготовленную из пленочного материала, методом печати на лазерном принтере;
- на титульные листы эксплуатационных документов типографским способом.
В комплект поставки входят:
- преобразователь давления пневматический ПЭП, шт......................... 1
- для исполнений ПЭП-01 МЕ, ПЭП-02 МЕ:
- розетка кабельная MSTBT 2,5/4-ST KMGY, шт............................. 2
- соединитель на DIN-рейку МЕ 22,5 TBUS 1,5/5-ST-3,81 KMGY, шт. 1
- руководство по эксплуатации ЦКЛГ.421111.001 РЭ, экз................... 1
- паспорт ЦКЛГ.421111.001 ПС, экз............................................... 1
- компакт-диск с сервисной программой PEP_SERV.exe для исполнений
ПЭП-01 МЕ, ПЭП-02 МЕ, шт.......................................................... 1
П р и м е ч а н и я:
1 При поставке в один адрес партии ПЭП допускается прилагать по 1 экз. ЦКЛГ.421111.001 РЭ и по одному компакт-диску с сервисной программой (для исполнений ПЭП-01 МЕ, ПЭП-02 МЕ) на партию изделий в количестве 5 шт.
2 Монтажный рельс NS35/7,5 DIN VDE 0611 поставляется по отдельному заказу.
3 Для исполнений ПЭП-01 МЕ, ПЭП-02 МЕ ответная розетка кабельная МС 1,5/5-ST-3,81 или вилка кабельная IМС1,5/5-ST-3,81 поставляются по отдельному заказу 1 шт. на одну группу приборов, размещенных на общей рейке, для подключения к сети RS-485.
осуществляется по документу МИ 1997-89 "Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки".
Перечень основных средств поверки (эталонов): калибратор давления пневматический PPC, верхний предел диапазона измерений давления 0,2 МПа, предел допускаемой приведенной основной погрешности ± 0,05 %.
Методы измерений изложены в руководстве по эксплуатации ЦКЛГ.421111.001 РЭ "Преобразователь давления пневматический ПЭП. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к преобразователям давления пневматическим ПЭП
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2 ГОСТ 8.802- 2012 «ГЦИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
3 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
4 Технические условия ЦКЛГ.421111.001 ТУ.
| Зарегистрировано поверок | 200 |
| Поверителей | 4 |
| Актуальность данных | 19.11.2024 |
