| Номер в госреестре | 25617-18 |
| Наименование СИ | Счетчики электрической энергии трехфазные статические |
| Обозначение типа СИ | "Меркурий 230АМ" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Производственная Компания "Инкотекс" (ООО "НПК "Инкотекс"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 07.05.2028 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ» прямого и трансформаторного включения, предназначены для измерения и учёта электрической активной энергии переменного тока в трёх и четырёхпроводных сетях.
Принцип действия счётчиков основан на преобразовании входных сигналов тока и напряжения трёхфазной сети из аналогового представления в цифровое с помощью аналогоцифрового преобразователя (АЦП).
Счётчики «Меркурий 230АМ» обеспечивают регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода в эксплуатацию.
В качестве устройства для отображения потреблённой энергии используется устройство отсчётное электромеханическое (УО).
В счётчиках функционирует импульсный выход. В счётчиках «Меркурий 230АМ-00» и «Меркурий 230АМ-03» импульсный выход имеет два режима работы - режим телеметрии и режим поверки.
Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.
Конструктивно счётчики состоят из следующих узлов:
- корпуса (основания корпуса, крышки корпуса, клеммной крышки);
- клеммной колодки;
- печатного узла.
Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.
Крышка корпуса крепится к основанию защелками и одним или двумя винтами (в зависимости от модификации) и имеет окно для считывания показаний с УО и для наблюдения за светодиодным индикатором функционирования.
Клеммная колодка состоит из восьми клемм для подключения электросети и нагрузки.
На печатном узле находятся:
- блок питания;
- оптрон импульсного выхода;
- микроконтроллер (МК);
- энергонезависимое запоминающее устройство;
- УО.
Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, клеммная колодка изготовляется из пластмассы с огнезащитными добавками.
Счётчики предназначены для эксплуатации внутри закрытых помещений.
Класс защиты счётчиков от проникновения пыли и воды IP51 по ГОСТ 14254.
Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ» имеют несколько вариантов исполнения, отличающиеся:
- вариантом подключения к сети;
- базовым(номинальным) и максимальным током;
- номинальным напряжением;
- классом точности;
- постоянной счетчика.
Варианты исполнений счетчиков приведены в таблице 1.
Таблица 1 - Варианты исполнения счетчиков
| Модификации счётчика | Класс точности | Базовый или номинальный (максимальный) ток, А | Номинальное напряжение, В | Постоянная счётчика в режиме телеметрии/ поверки, имп./(кВт-ч) |
| «Меркурий 230АМ-00» | 0,5S | 5(7,5) | 3x57,7/100 | 8000/170700 |
| «Меркурий 230АМ-01» | 1,0 | 5(60) | 3x230/400 | 1600 |
| «Меркурий 230АМ-02» | 1,0 | 10(100) | 3x230/400 | 1600 |
| «Меркурий 230АМ-03» | 0,5S | 5(7,5) | 3x230/400 | 800/17070 |
Общий вид счётчиков электрической энергии трёхфазных статических «Меркурий 230АМ» представлен на рисунке 1.

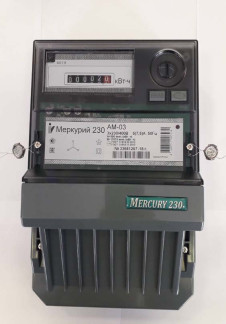

Рисунок 1- Общий вид счетчика с закрытой клеммной крышкой
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Класс точности | 1 по ГОСТ 31819.21-2012 или 0,5S по ГОСТ 31819.22-2012 |
| Номинальное напряжение, В | 3x230/400 или 3x57,7/100 |
| Установленный рабочий диапазон напряжения | от 0,9 до 1,1 ином |
| Расширенный рабочий диапазон напряжения | от 0,8 до 1,15 ином |
| Предельный рабочий диапазон напряжения | от 0 до 1,15 ином |
| Базовый/максимальный ток для счетчиков непосредственного включения, А | 5/60 или 10/100 |
| Номинальный/максимальный ток для счетчиков, включаемых через трансформатор, А | 5/7,5 |
| Номинальная частота сети, Гц | 50 |
| Стартовый ток (чувствительность), мА, не более: - для счётчика с I6=5 А - для счётчика с I6=10 А - для счётчика с !н=5 А | 20 25 5 |
| Постоянная счетчика в режиме телеметрии/поверки, имп./(кВт-ч): - для счетчиков непосредственного включения - для счетчиков, включаемых через трансформатор | 1600 800/17070 или 8000/170700 |
| 1 | 2 |
| Устройство отсчётное - число индицируемых разрядов - цена единицы младшего разряда при отображении энергии, кВт-ч | 6 0,001 или 0,01 или 0,1 |
| Количество тарифов | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А (Вт), не более: | |
| - по цепи напряжения | 8,0(1,0) |
| - по цепи тока | 0,1 |
| Габаритные размеры счетчика, мм, не более: | |
| - высота | 258 |
| - ширина | 170 |
| - длина | 74 |
| Масса, кг, не более | 1,5 |
| Установленный рабочий диапазон температур, °С | от -40 до +55 |
| Средний срок службы счетчика, лет | 30 |
| Средняя наработка счетчика на отказ, ч | 140000 |
наносится на панель счётчиков методом офсетной печати или фото способом.
В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
Таблица 4 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счётчик электрической энергии трёхфазный статический «Меркурий 230АМ-00» (или «Меркурий 230АМ-01», «Меркурий 230АМ-02», «Меркурий 230АМ-03») в потребительской таре | 1 шт. | |
| Паспорт | АВЛГ.411152.025 ПС | 1 экз. |
| Методика поверки | АВЛГ.411152.025 И3* с изменением № 1 | 1 экз. |
| Руководство по среднему ремонту | АВЛГ.411152.025 РС** | 1 экз. |
| * Поставляется по отдельному заказу организациям, проводящим поверку и эксплуатацию счётчиков. ** Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт. | ||
осуществляется по документу АВЛГ.411152.025 И3 «Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ». Методика поверки» с изменением № 1, утвержденному ФБУ «Нижегородский ЦСМ» 21 февраля 2018 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии К68001, регистрационный номер в Федеральном информационном фонде № 10075-85: номинальное напряжение 3*230/400 В, 3*57,7/100 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения активной энергии ±0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2 ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
АВЛГ.411152.025 ТУ. Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ». Технические условия
