| Номер в госреестре | 25781-14 |
| Наименование СИ | Установки радиометрические контрольные |
| Обозначение типа СИ | РЗА-05Д |
| Изготовитель | ООО НПП "Доза", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 31.05.2024 |
| МПИ (интервал между поверками) | 1 год |
Установки радиометрические контрольные РЗА-05Д (далее - установки) предназначены для измерений плотности потока альфа-излучающих радионуклидов.
Принцип работы установок основан на преобразовании детекторами энергии альфа-излучения в электрические импульсы напряжения. Скорость счета с помощью встроенного программного обеспечения преобразуется в величину плотности потока альфа-частиц. Полученное значение величины плотности потока альфа-частиц сравнивается с заданным пороговым значением сигнализации.
При выпуске установки из производства предприятие-изготовитель проводит калиб-
239 234 238
ровку для радионуклидов Pu, U и U. Калибровочные данные хранятся в энергонезависимой памяти центрального процессорного устройства (ЦПУ). В процессе эксплуатации может быть выбран каждый из указанных радионуклидов.
Установки могут быть настроены на измерение плотности потока альфа-частиц с указанными метрологическими характеристиками для источников с радионуклидами, имеющими энергию излучения выше 4,1 МэВ. Значения эффективности регистрации дополнительных альфа-излучающих радионуклидов должны быть определены при поверке и занесены в свидетельство о поверке.
В качестве детекторов блоков детектирования (далее - БД) БДЗА-100Б используются сцинтилляторы ZnS(Ag), нанесенные на прозрачную подложку из оргстекла.
Эффективная площадь БД узла «Руки» составляют 160 см (для каждой руки), БД узла «Ноги» - 225 см (для каждой ноги).
Установки выпускаются в двух модификациях, отличающихся назначением, массогабаритными характеристиками и конструктивными особенностями:
РЗА-05Д ФВКМ.412125.003 - для контроля уровня загрязненности рук персонала (конструкция установки допускает напольное или настенное размещение);
РЗА-05Д-01 ФВКМ.412125.003-01 - для контроля уровня загрязненности рук и ног персонала.
Конструктивно установки состоят из:
РЗА-05Д:
- узла «Руки», включающего два БД БДЗА-100Б с датчиками наличия объекта, панель индикации и управления установки;
- две стойки и опора для напольного размещения.
РЗА-05Д-01:
- узла «Руки», включающего два БД БДЗА-100Б с датчиками наличия объекта, панель индикации и управления установки;
- узла «Ноги», включающего два БД БДЗА-100Б с датчиками наличия объекта.

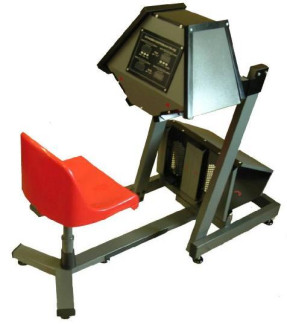

Внешний вид установок, места пломбировки и размещения знака утверждения типа приведены на рисунках 1 и 2.
Программное обеспечение (далее - ПО) представляет собой встроенное ПО, предназначенное для приема, обработки и выдачи оператору на блок индикации (далее - БИ) измерительной информации в виде световых сигналов «Чисто» и «Грязно» при превышении заданных пороговых уровней (допустимых значений) плотности потока альфа-частиц. Производителем не предусмотрен способ идентификации ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики установок приведены в таблицах 1 и 2. Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон регистрируемых энергий альфа-излучения, МэВ | от 4,1 до 9,0 |
| Диапазон измерений плотности потока альфа-частиц, мин-1-см-2 1) | от 0,5 до 9999 |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ± (20+ 20/j ), где j - безразмерная величина, численно равная измеренному значению плотности потока альфа-частиц в -1 -2 мин см |
| Пределы допускаемой дополнительной относительной погрешности измерений плотности потока альфа-частиц при изменении температуры воздуха от минус 10 до 15 °С и от 25 до 50 °С, % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений плотности потока альфа-частиц в условиях повышенной влажности, % | ± 10 |
| Уровень собственного фона каждого БД, мин -см" , не более | 0,5 |
| Время установления рабочего режима, мин, не более | 5 |
| Питание от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В А, не более | 20 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, % - атмосферное давление, кПа | от 15 до 25 до 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 35 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа | от минус 10 до 50 до 95 от 84,0 до 106,7 |
1) - в условиях геометрии поверхностного источника с автоматической компенсацией фоновых значений.
| Наименование характеристики | Значение характеристики |
| Режим работы | непрерывный круглосуточный |
| Нестабильность показаний за 24 ч непрерывной работы, % | ± 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы после ввода в эксплуатацию, лет, не менее | 10 |
Таблица 2 - Габаритные размеры и масса установок
| Тип установки | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более |
| РЗА-05Д (напольное размещение) | 610x1400x840 | 48 |
| РЗА-05Д (настенное размещение) | 610x530x410 | 25 |
| РЗА-05Д-01 | 650x1250x1450 | 70 |
наносится в виде наклейки на корпус установки и на титульные листы руководства по эксплуатации ФВКМ.412125.003РЭ и паспорта ФВКМ.412125.003ПС.
Комплект поставки установок приведен в таблицах 3 и 4.
Таблица 3 - Комплект поставки установок РЗА-05Д
| Обозначение | Наименование | Количество |
| ГКПС42.02.00.000 | Узел «Руки» | 1 |
| ГКПС40.04.00.000 | Стойка | 1 |
| ГКПС40.04.00.000-02 | Стойка | 1 |
| ГКПС40.05.00.000 | Опора | 1 |
| Кабель питания | 1 | |
| ФВКМ.412125.003РЭ | Руководство по эксплуатации | 1 |
| ФВКМ.412125.003ПС | Паспорт | 1 |
| Монтажный комплект в составе: | ||
| - провод заземления | 1 | |
| - болт М8х30 ГОСТ 7805-70 | 8 | |
| - болт М6х18 ГОСТ 7805-70 | 4 | |
| - шайба 8.04.016 ГОСТ 11371-78 | 8 | |
| - шайба 8.65Г ГОСТ 6402-70 | 8 | |
| - шайба 6.04.016 ГОСТ 11371-78 | 4 | |
| - шайба 6 стопорная ГОСТ 10463-81 | 4 | |
| - гайка М6 ГОСТ 5915-70 | 4 | |
| - заглушка | 12 | |
| ЗИП в составе: |
| Обозначение | Наименование | Количество |
| - вставка плавкая ВП1-1 0,25 А 250 В 0Ю0.480.003ТУ | 2 | |
| - ключ для доступа в режим калибровки | 2 | |
| Упаковка | 1 |
Таблица 4 - Комплект поставки установок РЗА-05Д-01
| Обозначение | Наименование | Количество |
| ГКПС42.02.00.000-01 | Узел «Руки» | 1 |
| ГКПС42.01.00.000 | Узел «Ноги» | 1 |
| ГКПС40.04.00.000-02 | Стойка | 1 |
| ГКПС40.04.00.000-03 | Стойка | 1 |
| ГКПС42.01.03.000 | Узел сидения | 1 |
| Кабель питания | 1 | |
| ФВКМ.412125.003РЭ | Руководство по эксплуатации | 1 |
| ФВКМ.412125.003ПС | Паспорт | 1 |
| Монтажный комплект в составе: | ||
| - провод заземления | 1 | |
| - болт М8х30 ГОСТ 7805-70 | 11 | |
| - болт М6х18 ГОСТ 7805-70 | ||
| - шайба 8.04.016 ГОСТ 11371-78 | 11 | |
| - шайба 8.65Г ГОСТ 6402-70 | 11 | |
| - шайба 6 стопорная ГОСТ 10463-81 | ||
| - заглушка | 12 | |
| ЗИП в составе: | 1 | |
| - вставка плавкая ВП1-1 0,25 А 250 В ОЮ0.480.003ТУ | 2 | |
| - ключ для доступа в режим калибровки | 2 | |
| Упаковка | 2 |
осуществляется в соответствии с разделом 4 документа ФВКМ.412125.003РЭ «Установки радиометрические контрольные РЗА-05Д. Руководство по эксплуатации», утвержденным ФГУП «ВНИИФТРИ» 20 марта 2014 г.
Основные средства поверки:
2 4
• источники радионуклидные альфа-излучения типа 6П9, активность 10 ^ 10 Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 6 % .
Установки радиометрические контрольные РЗА-05Д. Руководство по эксплуатации ФВКМ.412125.003РЭ.
Нормативные документы, устанавливающие требования к установкам радиометрическим контрольным РЗА-05Д
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
Лист № 6 Всего листов 6
ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
Установки радиометрические контрольные РЗА-05Д. Технические условия ТУ 4362-02131867313-2013.
Осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности при эксплуатации опасного производственного объекта.
Выполнение работ по обеспечению безопасных условий и охраны труда.
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
Осуществление деятельности в области использования атомной энергии.
