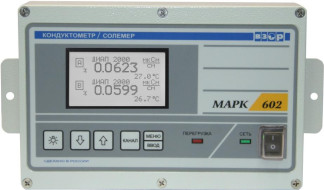

Кондуктометры-солемеры МАРК-602, 25807-16

Место н анесения

Место

знака поверки

пломбирования

Идентификационные данные (признаки)

Значение

Исполнение кондуктометра МАРК-

602, 602/36, 602/1, 602/1/36, 602МП, 602МП/1, 602МП/36, 602МП/1/36

602Т, 602Т/1, 602Т/36, 602Т/1/36

Идентификационное наименование ПО:

- для платы индикации

6021.430.02.13

-

- для платы усилителя

602U.253.01.07

-

- для блока преобразовательного

-

602I.STM32.01.01

- для блока усилителя

-

602U.249.01.02

Номер версии (идентификационный номер) ПО:

- для платы индикации

02.13

-

- для платы усилителя

01.07

-

- для блока преобразовательного

-

01.01

- для блока усилителя

-

01.02

Цифровой идентификатор ПО:

-    для платы индикации

-    для платы усилителя

0xC23FAD67

0xFF94

-

-

- для блока преобразовательного

-

OxlABFCDCE

- для блока усилителя

-

OxDEDO

Наименование характеристики

Значение

Диапазон измерений: а) УЭП, мкСм/см:

-    для датчиков проводимости ДП-025С, ДП-003Т

-    для датчиков проводимости ДП-2С, ДП-3Т

-    для датчиков проводимости ДП-003МП

от 0 до 2000 от 0 до 20000 от 0 до 200

б) УЭС, кОм-см:

-    для датчиков проводимости ДП-3Т

-    для датчиков проводимости ДП-003Т

от 0,05 до 1000 от 0,5 до 100000

в) солесодержания в пересчете на хлористый натрий, мг/дм :

-    для датчиков проводимости ДП-025С, ДП-003Т

-    для датчиков проводимости ДП-2С, ДП-3Т

-    для датчиков проводимости ДП-003МП

от 0 до 1000 от 0 до 10000 от 0 до 100

г) температуры анализируемой среды, °С:

- для датчиков проводимости ДП-3Т и ДП-003Т

от 0 до 130

Пределы допускаемой основной абсолютной погрешности кондуктометра при температуре анализируемой среды +(25±0,2) °С и температуре окружающего воздуха +(20±5) °С при измерении:

а) УЭП, мкСм/см:

-    для датчиков проводимости ДП-025С

-    для датчиков проводимости ДП-2С, ДП-3Т

-    для датчиков проводимости ДП-003МП

-    для датчиков проводимости ДП-003Т

±(0,004+0,02-у) ±(0,03+0,02'х) ±(0,001+0,02-х) ±(0,001+0,02-х)

б) УЭС, кОм-см:

-    для датчиков проводимости ДП-3Т

-    для датчиков проводимости ДП-003Т

±(0,0005+0,02-Я) ±(0,005+0,02 К)

в) солесодержания в пересчете на хлористый натрий, мг/дм3:

-    для датчиков проводимости ДП-025С

-    для датчиков проводимости ДП-2С, ДП-3Т

-    для датчиков проводимости ДП-003МП

-    для датчиков проводимости ДП-003Т

±(0,003+0,025-С) ±(0,03+0,025-С) ±(0,001+0,025-С) ±(0,001+0,025-С)

Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды при температуре окружающего воздуха +(20±5) °С, °С:

- для датчиков проводимости ДП-3Т и ДП-003Т.

±0,3

Пределы допускаемой дополнительной абсолютной погрешности кондуктометра:

а) обусловленной изменением температуры анализируемой среды, на каждый ±1 °С от рабочей +(25±0,2) °С в диапазоне температурной компенсации от +5 до +50 °С для ДП-025С, ДП-2С и ДП-003МП и от 0 до +100 °С для ДП-3Т и ДП-003Т при измерении:

-    УЭП, мкСм/см

-    УЭС с ДП-3Т и ДП-003Т, кОм-см

-    солесодержания в пересчете на хлористый натрий, мг/дм3

±0,0008-х ±0,001 R ±0,001-С

Наименование характеристики

Значение

б) обусловленной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной +(20±5) °С в пределах всего рабочего диапазона от +5 до +50 °С при измерении:

-    УЭП со всеми датчиками проводимости, мкСм/см

-    УЭС с ДП-3Т и ДП-003Т, кОм-см

-    солесодержания в пересчете на хлористый натрий со всеми датчиками проводимости, мг/дм3

-    температуры анализируемой среды с ДП-ЗТ и ДП-003Т, °С

±0,01 х

±0,01 R ±0,012С ±(0,1+0,0025-/)

в) обусловленной влиянием длины соединителя «датчик проводимости-блок преобразовательный» на каждые 5 м при длине кабеля соединительного от 5 до 100 м с ДП-025С, ДП-2С и ДП-003МП при измерении:

-    УЭП, мкСм/см

-    солесодержания в пересчете на хлористый натрий, мг/дм3

±0,0008-х ±0,001-С

Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА:

-    на нагрузке, не превышающей 500 Ом

-    на нагрузке, не превышающей 2 кОм

от 4 до 20 от 0 до 5

Пределы допускаемой основной приведенной погрешности преобразования измеренного значения УЭП, УЭС либо солесодержания в выходной ток при температуре окружающего воздуха +(20±5) °С, % от диапазона токового выхода

±0,8

Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения УЭП, УЭС либо солесодержания в выходной ток, обусловленной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной +(20±5) °С в пределах всего рабочего диапазона от +5 до +50 °С, % от диапазона токового выхода

±0,4

Пределы допускаемой относительной погрешности определения электролитической постоянной Сд датчика проводимости, %

± 1

Сопротивление термодатчика Rt, приведенное к 0 °С, для ДП-025С, ДП-2С и ДП-003МП находится в пределах, Ом

от 995 до 1005

Пределы допускаемой абсолютной погрешности определения сопротивления термодатчика Rt, приведенного к 0 °С, для ДП-025С, ДП-2С и Д11-003МП, Ом

±1,0

Время переходного процесса кондуктометра при скачкообразном изменении УЭП, с, не более

3 0

Время установления показаний кондуктометра при скачкообразном изменении температуры анализируемой среды, мин, не более

3

Стабильность показаний кондуктометра за время 8 ч при измерении:

-    УЭП, мкСм/см, не хуже

-    УЭС с ДП-3Т и ДП-003Т, кОм-см, не хуже

-    солесодержания в пересчете на хлористый натрий, мг/дм3, не хуже

±0,01 х

±0,01 R ±0,012С

Время установления режима работы кондуктометра, мин, не более

15

где х - измеренное значение УЭП, мкСм/см;

R - измеренное значение УЭС, кОм-см;

С - измеренное значение солесодержания, мг/дм3;

l - коэффициент, численно равный значению длины кабеля, м, от датчика проводимости до блока усилителя БУ-602Т (от 1 до 20).

Наименование характеристики

Значение

Параметры электрического питания:

а) напряжение переменного тока, В:

- для кондуктометра исполнений МАРК-602, МАРК-602/1, МАРК-602Т,

ООП+22

МАРК-602Т/1, МАРК-602МП, МАРК-602МП/1

220-33

- для кондуктометра исполнений МАРК-602/36, МАРК-602/1/36,

36 + 4

МАРК-602Т/36, МАРК-602Т/1/36, МАРК-602МП/36, МАРК-602МП/1/36

36 -6

б) частота переменного тока, Гц

50±1

Потребляемая мощность при номинальном значении напряжения питания,

В А, не более:

- для кондуктометра исполнений МАРК-602, МАРК-602/36, МАРК-602/1,

МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36,

10

МАРК-602МП/1/36

- для кондуктометра исполнений МАРК-602Т, МАРК-602Т/1,

14

МАРК-602Т/36, МАРК-602Т/1/36

1 ч-

Габаритные размеры, мм, не более:

а) блок преобразовательный щитового исполнения (без кабеля)

- высота

115

- ширина

146

- длина

252

б) блок преобразовательный настенного исполнения (без кабеля)

- высота

95

- ширина

170

- длина

266

в) датчики проводимости ДП-025С, ДП-2С

- высота

30

- ширина

108

- длина

115

г) датчик проводимости ДП-003МП

- диаметр

041

- длина

135

д) блок усилителя БУ-602Т

- высота

30

- ширина

75

- длина

115

е) датчик проводимости ДП-003Т (без кабеля)

- диаметр

41

- длина

130

ж) датчик проводимости ДП-3Т (без кабеля)

- диаметр

41

- длина

183

з) датчик расхода

- высота

42

- ширина

60

- длина

90

Масса, кг, не более:

- блок преобразовательный

2,6

- датчики проводимости ДП-025С, ДП-2С

0,3

- датчик проводимости ДП-003МП

1,0

- блок усилителя БУ-602Т

0,3

Наименование характеристики

Значение

-    датчик проводимости ДП-003Т (без кабеля)

-    датчик проводимости ДП-3Т (без кабеля)

-    датчик расхода

0,7

1,0

0,5

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более

-    атмосферное давление, кПа

от +5 до +50 80

от 84,0 до 106,7

Параметры анализируемой среды:

а) температура (диапазон температурной компенсации), °С

-    с ДП-025С, ДП-2С, ДП-003МП

-    с ДП-ЗТ и ДП-003Т

от +5 до +50 от 0 до +100

б) давление, МПа, не более

-    с ДП-025С, ДП-2С

-    с ДП-003МП

-    с ДП-ЗТ и ДП-003Т

0,0

1,0

1,6

в) расход с ДП-025С, ДП-2С, см'/мин

от 50 до 500

г) скорость движения анализируемой среды перпендикулярно оси датчика проводимости (ДП-003МП, ДП-ЗТ и ДП-003Т), см/с, не менее

5

д) рН при температуре анализируемой среды:

-    менее +50 °С;

-    более +50 °С

от 5,4 до 14 от 7 до 14

е) концентрация хлорид ионов для рН анализируемой среды, совпадающей с нижней границей допустимого значения, мг/дм3, не более

0,5

ж) отсутствие веществ, образующих на поверхности металлов непроводящие пленки и осадки

-

Средний срок службы кондуктометров, лет, не менее

10

Средняя наработка на отказ, ч, не менее

40000

Наименование

Количество, штук, на исполнение МАРК-

602

602/36

602/1

602/1/36

602МП

602МП/36

602МП/1

602МП/1/36

602Т

602Т/36

602Т/1

602Т/1/36

Блок преобразовательный: - щитового исполнения;

1

1

-

-

1

1

-

-

1

1

-

-

- настенного исполнения

-

-

1

1

-

-

1

1

-

-

1

1

Датчик проводимости:

-    ДП-025С;

-    ДП-2С;

*

*

*

*

Наименование

Количество, штук, на исполнение МАРК-

602

602/36

602/1

602/1/36

602МП

602МП/36

602МП/1

602МП/1/36

602Т

602Т/36

602Т/1

602Т/1/36

- ДП-003МП;

-

-

-

-

*

*

*

*

-

-

-

-

- ДП-003Т;

*

*

*

*

- ДП-3Т.

Блок усилителя БУ-602Т

1

1

1

1

Датчик расхода

**

**

**

**

Кабель соединительный

***

***

***

***

***

***

***

***

***

***

***

***

Комплект монтажных частей

1

1

1

1

1

1

1

1

1

1

1

1

Комплект монтажных частей

1

1

-

-

1

1

-

-

1

1

-

-

(для блоков преобразователь

ных щитового исполнения)

Руководство по эксплуатации

1

1

1

1

1

1

1

1

1

1

1

1

Паспорт

1

1

1

1

1

1

1

1

1

1

1

1
