| Номер в госреестре | 25868-14 |
| Наименование СИ | Толщиномеры покрытий |
| Обозначение типа СИ | ТМ-2, ТМ-3, ТМ-4, ТМ-4Т |
| Изготовитель | ООО "НВП "Кропус", г.Ногинск |
| Год регистрации | 2014 |
| Срок свидетельства | 24.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Толщиномеры покрытий ТМ-2, ТМ-4, ТМ-4Т (далее - толщиномеры покрытий) предназначены для локального измерения толщины нетокопроводящих (лакокрасочных и т.д.), а ТМ-3 - токопроводящих (гальванических) покрытий, наносимых на токопропроводящий магнитный или немагнитный материал основания толщиной не менее 1 мм.
Толщиномеры покрытий являются портативными одноканальными приборами.
Принцип действия толщиномеров покрытий основан на измерении величины электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя при установке его на изделие.
Толщиномеры покрытий состоят из электронного блока и измерительного преобразователя, соединенных гибким кабелем.

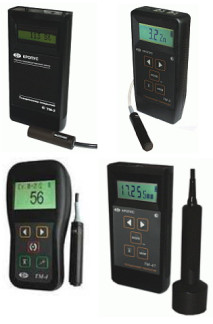

Фотографии общего вида толщиномеров покрытий представлены на рисунке 1.
ТМ-3 ТМ-4
Рисунок 1 - Общий вид толщиномеров покрытий
V
Электронный блок толщиномеров покрытий состоит из:
- задающего генератора, обеспечивающего питание обмотки возбуждения преобразователя;
- устройства аналоговой и цифровой обработки информационного сигнала, возникающего в измерительной обмотке преобразователя и жидкокристаллического индикатора.
Измерительные преобразователи толщиномеров покрытий ТМ-2, ТМ-4 состоят из катушки возбуждения и 2-х измерительных катушек, включенных дифференциально и расположенных на стержневом сендастовом и ферритовом сердечниках.
Измерительные преобразователи толщиномеров покрытий ТМ-3 и ТМ-4Т состоят из катушки расположенной на стержневом ферритовом сердечнике.
На индикаторе толщиномеров покрытий отображается величина ЭДС в милливольтах, возникающая в измерительной обмотке магнитоиндукционного преобразователя и зависящая от свойств материала основания и толщины покрытия.
В толщиномерах покрытий ТМ-2 для перевода измеренного значения в микрометры необходимо пользоваться переводными таблицами.
В толщиномерах покрытий ТМ-3, ТМ-4, ТМ-4Т для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено от 10 до 14 шкал.
Через разъем соединения толщиномеров покрытий ТМ-3, ТМ-4, ТМ-4Т с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.
Толщиномеры покрытий пломбируется на боковой стороне электронного блока. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Толщиномеры покрытий применяются с преобразователями, изготавливаемыми ООО «НВП «КРОПУС». У толщиномеров покрытий ТМ-2 кабель преобразователя встроен в электронный блок, у толщиномеров покрытий ТМ-3, ТМ-4, ТМ-4Т - съемные преобразователи.
С толщиномером покрытий ТМ-4 применяются преобразователи, приведенные в таблице 1.
Таблица 1
| Наименование преобразователя | Применяемость |
| М120 | Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0 до 2 мм |
| М150 | Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0,1 до 5 мм |
| М215 | Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 2 до 15 мм |
| Н120 | Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0 до 2 мм |
| Н150 | Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0,1 до 5 мм |
| Н215 | Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 2 до 15 мм |
Толщиномеры ТМ-4Т комплектуются одним из преобразователей: ВДП-07 - с диапазоном измерений от 2 до 30 мм и ВДП-08 - с диапазоном измерений от 5 до 60 мм.
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм - для толщиномеров покрытий ТМ-2, ТМ-3, ТМ-4, и с радиусом кривизны не менее 20 мм - для толщиномеров покрытий ТМ-4Т.
На электронные блоки толщиномеров покрытий устанавливается программное обеспечение (ПО), которое выполняет следующие основные функции:
- управление электронным блоком толщиномера покрытий;
- изменение настроек;
- калибровка электронного блока
- отображение результатов измерений на дисплее толщиномера покрытий.
На компьютере устанавливается вспомогательное ПО Scale, ScaleM, DLogger.
ПО Scale применяется для построения шкал и вывода переводных таблиц для толщиномеров покрытий ТМ-2 и построения шкал и запись их из ПК в прибор толщиномеров покрытий ТМ-3, ТМ-4-Т. ПО ScaleM применяется для построения шкал и их записи в прибор или удалении толщиномеров покрытий ТМ-4. ПО DLogger применяется для чтения результатом измерений с электронных блоков толщиномеров ТМ-3, ТМ-4, ТМ-4Т и сохранения на компьютере.
Идентификационные признаки ПО толщиномеров покрытий соответствуют данным, приведенным в таблице 2.
Таблица 2
| Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ТМ-2 | 1.6.0. и выше | - | - |
| Толщиномер ТМ-3 | 1.4.0 и выше | - | - |
| Толщиномер покрытий ТМ-4 | 1.23.4 и выше | - | - |
| Толщиномер ТМ-4Т | 1.4.0 и выше | - | - |
Защита ПО толщиномеров покрытий от непреднамеренных и преднамеренных
изменений соответствует уровню А согласно МИ 3286-2010.
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерения толщины покрытий, мкм | |
| - для ТМ-2; | От 50 до 2000 |
| - для ТМ-3; | От 0 до 100 |
| - для ТМ-4: | |
| - с преобразователями М120, Н120; | От 0 до 2000 |
| - с преобразователями М150, Н150; | От 100 до 5000 |
| - с преобразователями М215, Н215; | От 2000 до 15000 |
| - для ТМ-4Т | |
| - с преобразователями ВДП-07; | От 2000 до 30000 |
| - с преобразователями ВДП-08 | От 5000 до 60000 |
| Пределы допускаемой абсолютной погрешности | |
| измерения толщины покрытий, мкм | |
| - для ТМ-2; | ± 0,05 • (100 + Хи) |
| - для ТМ-3; | ± (1 + 0,03 • Хи) |
| - для ТМ-4, ТМ-4Т | ± 0,04 • (100 + Хи), |
| где Хи - измеренное значение | |
| толщины покрытий, мкм | |
| Питание осуществляется: | |
| - для ТМ-2 от батареи типа «Крона» с напряжением, В; | 9 |
| - для ТМ-3, ТМ-4, ТМ-4Т от сети через блок питания с | |
| выходным напряжением, В | 5 |
| или | |
| - для ТМ-3, ТМ-4Т от трех батарей типа АА с | |
| напряжением, В; | 4,5 |
| - для ТМ-4 от аккумуляторного блока с напряжением, В | 2,4 |
| Ток, потребляемый в режиме измерения, мА, не более: | |
| - для ТМ-2; | 25 |
| - для ТМ-3, ТМ-4, ТМ-4Т | 150 |
| Г абаритные размеры электронного блока (длина х ширина х высота), мм, не более | 175 х 85 х 36 |
| Масса электронного блока с преобразователем, кг, не более | 0,4 |
| Средняя наработка на отказ, ч, не менее | 2000 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре плюс 35°С, % | От плюс 5 до плюс 50 До 80 |
Знак утверждения типа наносится на титульные листы руководств по эксплуатации ТМ-2.00.00.00.00 РЭ, ТМ-3.00.00.00.00 РЭ, ТМ-4.00.00.00.00 РЭ, ТМ-4Т.00.00.00.00 РЭ методом печати и на переднюю панель электронного блока толщиномеров покрытий ТМ-2, ТМ-3, ТМ-4Т, заднюю панель толщиномеров покрытий ТМ-4 методом лазерной гравировки.
Таблица 4
| № | Наименование | Толщиномеры покрытий | |||
| ТМ-2 | ТМ-3 | ТМ-4 | ТМ-4Т | ||
| 1. | Блок электронный | 1 шт.* | 1 шт. | 1 шт. | 1 шт. |
| 2. | Съемный преобразователь | - | 1 шт. | ** | ** |
| 3. | Батарея типа «Крона» | 1 шт. | - | - | - |
| 4. | Батареи типа АА | - | 3 шт. | - | 3 шт. |
| 5. | Аккумуляторный блок | - | - | 1 шт. | - |
| 6. | Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство) | - | 1 шт.*** | 1 шт. | 1 шт.*** |
| 7. | Чехол для транспортирования и хранения | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| 8. | Кабель соединения с компьютером | - | 1 шт. | 1 шт. | 1 шт. |
| 9. | Вспомогательное программное обеспечение для компьютера | 1 диск | 1 диск | 1 диск | 1 диск |
| 10. | Переводная таблица | 1 экз. | - | - | - |
| 11. | Руководство по эксплуатации | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| 12. | Методика поверки | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| * - С встроенным преобразователем | |||||
| ** - Тип и количество зависит от заказа потребителя | |||||
| *** - Поставляется по дополнительному заказу | |||||
осуществляется согласно методике поверки «ГСИ. Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т. Методика поверки. МП 002.Д4-14», утвержденной ФГУП «ВНИИОФИ» в августе 2014 г.
Основные средства поверки:
1. Комплект мер толщины покрытий ELCOMETER 990. Диапазон толщин мер от 12,5 до 8000 мкм. Пределы допускаемого среднеквадратического отклонения (СКО) результатов измерения толщины меры 1 %.
2. Меры толщины покрытий МТ. Диапазон толщин мер от 2 до 60 мм. Пределы допускаемого среднеквадратического отклонения результатов измерений толщины меры в диапазоне от 2 до 5 мм - 5 мкм; для меры 10 мм - 7 мкм; в диапазоне от 20 до 60 мм - 0,1 %.
3. Меры толщины покрытий НТП на МО (цинк на стали). Диапазон толщин мер от 0 до 100 мкм. Пределы допускаемой основной абсолютной погрешности ± (0,02 • Х + 0,15) мкм.
Сведения о методах измерений приведены в разделах 6 руководств по эксплуатации «Толщиномер покрытий ТМ-2. Руководство по эксплуатации. ТМ-2.00.00.00.00 РЭ», «Толщиномер покрытий ТМ-3. Руководство по эксплуатации. ТМ-3.00.00.00.00 РЭ», «Толщиномер покрытий ТМ-4. Руководство по эксплуатации. ТМ-4.00.00.00.00 РЭ», «Толщиномер покрытий ТМ-4Т. Руководство по эксплуатации. ТМ-4Т.00.00.00.00 РЭ».
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т
Технические условия «Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т. Технические условия. ТУ 4276-003-33044610-13».
Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т применяются вне сферы государственного регулирования обеспечения единства измерений.
