Назначение
Установки импульсные магнитные ИМПОК-1Б (в дальнейшем установка ИМ-ПОК-1Б) предназначены для автоматического импульсного локального периодического намагничивания листового проката низкоуглеродистой стали, движущегося в потоке производства, и измерения градиента VHr напряженности поля остаточной намагниченности.
Область применения - металлургические и машиностроительные предприятия для неразрушающего контроля механических свойств листового проката из низкоуглеродистых сталей толщиной 0,15-12,0 мм, движущегося со скоростью от 0,1 до 5,0 м/с, по установленной корреляционной связи между контролируемым механическим параметром и измеренным градиентом V/-/f.
Описание
Принцип работы установки заключается в периодическом локальном намагничивании движущегося листового проката с двух сторон импульсными магнитными полями, нормальные составляющие которых направлены навстречу друг другу, последующем измерении компенсационным методом максимальных значений градиентов нормальных составляющих напряженности поля остаточной намагниченности с обеих сторон движущегося проката и их усреднении (определении среднего арифметического или среднего геометрического).
Информация об измеренной величине выводится на цифровой индикатор и может быть передана на лентопротяжное записывающее устройство или на ПЭВМ. Предусмотрена возможность изменения числа измерений в минуту пропорционально скорости движения проката, а также автоматическая сигнализация о выходе измеряемой величины за установленные пределы и автоматическое переключение поддиапазонов измерения. и Jj
»\ VWwaiSea звларчи»] !, javu 6 Лист:

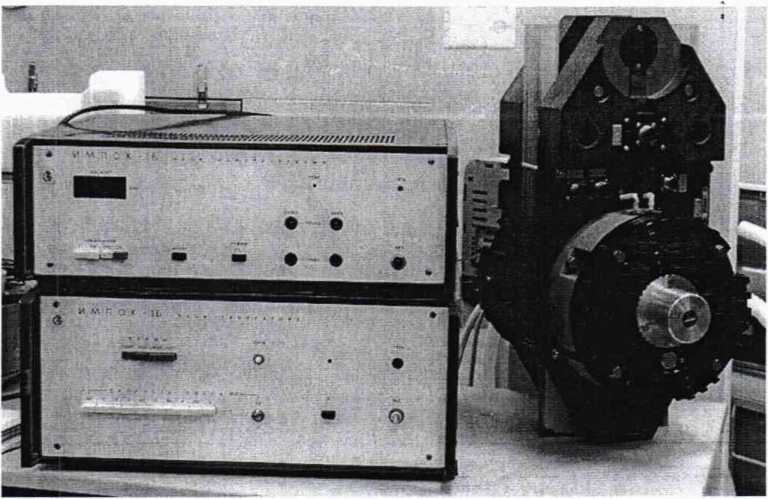

Внешний вид установок ИМПОК-1Б приведен на рисунке 1.
Схема пломбирования установок ИМПОК-1Б для защиты от несанкционированного доступа к элементам регулировки с указанием места навесных пломб с оттиском знака поверки, а также нанесения знака поверки в виде клейма-наклейки, приведена в Приложении А к описанию типа.
Рисунок 1 - Внешний вид установок ИМПОК-1Б
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Амплитуда импульсов напряженности магнитного поля на торце каждого из намагничивающих соленоидов, А/м.......................3,2-105±10%
Диапазон измерения градиента напряженности магнитного поля, А/м2................................................................от 2,5-10 до 5-10
со следующими поддиапазонами:
1 поддиапазон........................................................от 2,5-10^ до 5 10
2 поддиапазон........................................................от 2,5 103 до 5-104
Диапазон показаний градиента напряженности магнитного поля, А/м2.......................................................................от 1 до 5-10
Пределы допускаемой приведенной к верхнему
значению рабочего поддиапазона погрешности при измерении градиента напряженности магнитного поля, %
Номинальная частота намагничивающих импульсов, соответствующая скорости движения проката 5 м/с, Гц
Дополнительная приведенная погрешность при измерении градиента напряженности магнитного поля при изменении скорости движения проката на 1 м/с, %, не более
Дополнительная приведенная погрешность при измерении градиента напряженности магнитного поля от смещений листа на 1 мм перпендикулярно плоскости проката в пределах ±20 мм, %, не более
Максимальное число измерений в минуту
Минимальное число измерений за 5 минут ....................................2
Индикация результатов измерения - цифровая со ступенями квантования:
- на 1-ом поддиапазоне измерения, А/м2
- на 2-ом поддиапазоне измерения, А/м2
Диапазоны напряжений на выходах для подключения
регистрирующих устройств, В:
цифровой выход (в двоичном коде): -логический ноль, не более
- логическая единица, не менее
аналоговые выходы:
- потенциальный на 1-ом поддиапазоне измерения......................................от 0,025 до 0,5
на 2-ом поддиапазоне измерения...........................................от 0,25 до 5
- токовый на 1-ом поддиапазоне измерения..................................от 0,0125 до 0,25
на 2-ом поддиапазоне измерения......................................от 0,125 до 2,5
Время установления рабочего режима, мин, не более
Время непрерывной работы с последующим 30-минутным перерывом для профилактики, час., не менее........................v
Напряжение питания, В..................................................................187-242
Частота тока питания, Гц
Мощность, потребляемая установкой ИМПОК-1Б от сети, В А, не более
Габаритные размеры, мм, не более: блока генератора длина
ширина
высота
блока измерительного длина
ширина
высота
преобразователя (каждого)
длина
ширина
высота:
без винтов крепления
с винтами крепления
Масса установки ИМПОК-1Б, кг, не более
в том числе: блока генератора
блока измерительного
преобразователей..............................................................2х
Класс защиты от поражения электрическим током по ГОСТ 12.2.091
Климатические условия при эксплуатации: диапазон температуры окружающего воздуха. °C...................от плюс 5 до плюс 40;
относительная влажность воздуха, %, 75 ... при 30 °C и более низких температурах; атмосферное давление, кПа,............................................................от 86 до 106.
Климатические условия при транспортировании;
диапазон температуры окружающего воздуха. °C,...............от минус 25 до плюс 55;
относительная влажность воздуха, %, до 95..........................................при 35 °C;
атмосферное давление, кПа.............................................................от 86 до 106.
Средняя наработка на отказ, ч, не менее..............................?................50СС
Средний соок службе; дс первого капитального ремонта лет. не.менее . .... с.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на передние панели измерительного блока и блока генератора в левой верхней части - методом сеткографии, офсетной печати или другим способом, обеспечивающим сохранность в течение всего срока службы.
Комплектность
Комплект поставки установки ИМПОК-1Б соответствует таблице 3.
Таблица 3
Наименование | Количество |
Установка импульсная магнитная ИМПОК-1Б, включающая в себя: | 1 |
Преобразователь | ' 2 |
Блок генератора | 1 |
Блок измерительный | 1 |
Жгут | 1 |
Жгут | 1 |
Жгут | 1 |
Жгут | 1 |
Жгут | 1 |
Жгут | 1 |
Жгут | 1 |
Болты для крепления преобразователей | 6 |
ИМИТАТОР АНБ-624 | 1* |
Мера градиента магнитного поля МГП-Д | 1* |
Направляющие | 2** |
Шпильки | 4** |
Втулки | 8** |
Установка ИМПОК-1Б. Руководство по эксплуатации | 1* |
ИМИТАТОР. Руководство по эксплуатации | 1* |
Мера МГПД. Руководство по эксплуатации | 1* |
Упаковка | 1 |
* ИМИТАТОР и мера МГП-Д поставляются по дополнительному соглашению ** Поставляются по требованию Заказчика |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100289280.008-2002 «Установка импульсная магнитная ИМПОК-1Б»
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»
ГОСТ 12.2.091-2012 «Безопасность электрических контрольно-измерительных при
боров и лабораторного оборудования. Часть 1. Общие требования»
МРБ МП. 1144 -2002 «Установка импульсная магнитная ИМПОК-1Б. Методика поверки» с извещением об изменениях Че 2.
стс>в 6 ibjj.tr =*
Заключение
Установки импульсные магнитные ИМПОК-1Б соответствуют требованиям ТУ РБ 100289280.008-2002, ГОСТ 12997-84, ГОСТ 12.2.091-2012.
Установки соответствуют требованиям Технического регламента Таможенного союза «Электрическая совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 № ТС BY/112 11.01. ТР004 003 19143 от 28.10.2016.
Межповерочный интервал - не более 48 мес.
