Анализаторы температуры точки росы влаги и углеводородов Condumax II, 25918-13

Назначение

Анализаторы температуры точки росы влаги и углеводородов CONDUMAX II предназначены для измерения температуры точки росы углеводородов и температуры точки росы влаги в природном газе.

Описание

Анализаторы температуры точки росы влаги и углеводородов CONDUMAX II (далее -анализаторы) основаны конденсационном методе измерения температуры точки росы углеводородов согласно ГОСТ 20061-83 «Газы горючие природные. Методы определения температуры точки росы углеводородов» и ИСО 6327 «Газовый анализ. Определение точки росы природного газа. Гигрометры с охлаждаемым зеркалом» и сорбционном методе измерения температуры точки росы влаги.

Анализаторы представляют собой стационарные приборы непрерывного действия, состоящие из преобразовательного блока и системы подготовки анализируемой пробы. Преобразовательный блок выполнен во взрывонепроницаемой оболочке со смотровым стеклом и включает в себя датчик температуры точки росы углеводородов на основе зеркала и оптической системы фиксации конденсированного слоя, сорбционный датчик температуры точки росы влаги, соленоидные клапаны, датчики давления анализируемого газа, электронный блок управления с дисплеем и сенсорными клавишами управления. Система подготовки анализируемой пробы выполнена в виде шкафа и включает в себя фильтр, регуляторы давления и расхода анализируемого газа, ротаметр. Все газовые коммуникации анализаторов выполнены из нержавеющей стали.

Принцип действия анализаторов заключается в следующем. Анализируемый газ с выхода системы подготовки анализируемой пробы разделяется на два потока, один из которых поступает в камеру с датчиком температуры точки росы углеводородов, внутри которой расположена охлаждаемая поверхность - металлическое матированное конусообразное зеркало. Оптическая схема построена таким образом, что свет от источника падает на поверхность зеркала, рассеянный отраженный свет попадает на фотоприемник. Поверхность матированного зеркала при наличии конденсата из сжиженных углеводородов становится зеркальной, отражающей свет от источника, соответственно интенсивность рассеянного света падает, при этом сигнал от фотоприемника уменьшается. Охлаждение оптической поверхности производится при помощи термобатареи Пельтье. Управление процессом нагревания и охлаждения зеркала производится электронным блоком управления по сигналам термометра сопротивления, установленного внутри зеркала. Температура точки росы углеводородов определяется по сигналам термометра сопротивления в течение измерительного цикла. Второй поток анализируемого газа поступает в камеру с сорбционным датчиком температуры точки росы влаги.

На корпусе анализаторов расположен кабельный ввод для подключения кабелей питания и выходных сигналов, штуцер подачи анализируемого газа на канал температуры точки росы углеводородов, штуцер подачи анализируемого газа на канал температуры точки росы влаги, штуцер сброса с канала температуры точки росы углеводородов, штуцер сброса с канала температуры точки росы влаги. Анализаторы имеют аналоговые выходные сигналы 4-20 мА и цифровой выход Modbus RTU. На дисплей анализаторов одновременно выводятся показания температуры точки росы углеводородов, температуры точки росы влаги, показания давлений газа по обоим каналам.

Анализаторы температуры точки росы влаги и углеводородов CONDUMAX II имеют маркировку взрывозащиты 1Exd[ia]IIB+H2T4.

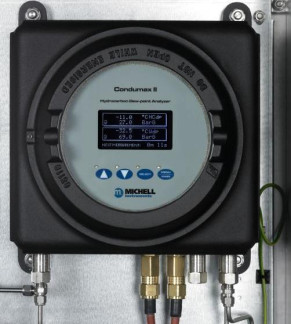

Внешний вид анализаторов приведён на рисунке 1.

Программное обеспечение

В анализаторах используется встроенное программное обеспечение, предназначенное для управления анализатором, сбора и обработки сигналов датчиков температуры точки росы углеводородов и температуры точки росы влаги, вывода результатов измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.

Версия встроенного программного обеспечения отображается на дисплее анализаторов при включении.

Влияние программного обеспечения на метрологические характеристики термогигрометров учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1. Диапазоны измерений приведены в таблице 2. _Таблица 2_

2. Пределы допускаемой абсолютной погрешности приведены в таблице 3. Таблица 3_

3. Выходные сигналы приведены в таблице 4. Таблица 4_

4.    Параметры электрического питания:

5.    Потребляемая мощность, ВА

6.    Габаритные размеры (ширина х высота х длина), мм

7.    Масса, кг, не более

8.    Средний срок службы, лет

9.    Средняя наработка на отказ, ч

10.    Условия эксплуатации

10.1    Диапазон температуры анализируемой среды, °С

10.2    Диапазон давлений анализируемой среды, МПа

10.3    Диапазон температуры окружающей среды, °С

10.4    Диапазон относительной влажности окружающей среды при температуре 25 °С, %

10.5    Диапазон атмосферного давления, кПа

от 90 до 265 В, 50/60 Гц 250

310 х353х245 60

8

4800

от минус 40 до 60 от 0 до 10 от минус 40 до 60

от 10 до 90 от 80 до 120

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус анализатора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплектность

Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки анализаторов приведен в таблице 5.

Таблица 5

Поверка

осуществляется по методике поверки МП-242-1447-2012 «Анализаторы температуры точки росы влаги и углеводородов CONDUMAX II, Фирма «Michell Instruments Ltd.». Великобритания. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” «30» октября 2012 г.

Основные средства поверки:

генератор влажного газа Michell Instruments модификации DG-4, номер Госреестра 48434-11, диапазон воспроизведения температуры точки росы от минус 100 °С до 20 °С, пределы допускаемой абсолютной погрешности ±0,2 °С;

гигрометр точки росы Michell Instruments модификации S4000TRS, номер Госреестра 31015-12, диапазон измерений температуры точки росы от минус 100 °С до 20 °С, пределы допускаемой абсолютной погрешности ±0,2 °С; пропан высокой чистоты по ТУ 51-882-90; манометр МО-160 по ТУ 2505.1664-74.

Сведения о методах измерений

Методики измерений приведены в руководствах по эксплуатации на анализаторы температуры точки росы влаги и углеводородов CONDUMAX II.

Нормативные и технические документы, устанавливающие требования к анализаторам температуры точки росы влаги и углеводородов CONDUMAX II

1    ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

2    ГОСТ 20061-83 "Газы горючие природные. Методы определения точки росы углеводородов".

3    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
