Устройства микровычислительные Dymetic-5102, 25937-19

Назначение

Устройства микровычислительные «DYMETIC-5102» (далее - вычислитель) предназначены для измерения частотных (числоимпульсных) сигналов датчиков расхода и токовых сигналов датчиков давления и температуры, вычисления и преобразования в показания отсчётного устройства (далее - дисплей).

Описание

Принцип действия вычислителей основан на преобразовании сигналов, поступающих от датчиков расхода, давления и температуры (далее - датчики), в показания дисплея с последующим вычислением, на основании известных зависимостей, расхода и количества (объёма или массы) измеряемой среды.

Конструктивно вычислители выполнены в пластиковом корпусе с креплением на DIN-рейку, имеющем клеммные соединители для подключения первичных измерительных преобразователей. На панели вычислителя расположены кнопки управления и дисплей. На корпусе вычислителей расположены USB-разъём для подключения Flash-накопителя (для последующей регистрации архивных данных), клеммные соединители для подключения электрического питания и связи с датчиками и разъём интерфейса RS485 для подключения к системам верхнего уровня.

Вычислитель имеет четыре частотных измерительных канала для вычисления расхода и объёма и два токовых для вычисления давления и температуры;

Вычислитель применяется в комплекте со следующими средствами измерений:

-    датчики расхода «Дайметик-1261», «DYMETIC-1204», «DYMETIC-1204М», «DY-METIC-1001», «ДРС», «ДРС.М», «ДРС.МИ», «ПРЭМ 2» или аналогичные с частотными (числоимпульсными) выходными сигналами (0,1 - 1100) Гц;

-    датчики температуры и давления с токовыми выходными сигналами.

Вычислитель предусматривает подключение к приёмному устройству верхнего уровня

через интерфейс RS485 и поддерживает протоколы обмена с верхним уровнем Modbus RTU и Dymetic.

Вычислитель обеспечивает:

-    приём измерительной информации от датчиков, преобразование в показания дисплея значений расхода, температуры и давления измеряемой среды, а также вычисление, отображение на дисплее и передачу на приёмное устройство верхнего уровня значений объёма или массы (опционально, при вычислении массы предусмотрен ввод величины плотности в качестве условно-постоянной величины);

-    электрическое питание датчиков давления и температуры постоянным током стабилизированного напряжения 24 В;

-    кодовую защиту от несанкционированного доступа к установочным и градуировочным параметрам;

-    сигнализацию сбоев в работе и выхода за пределы диапазона расходов, давлений и температур;

-    вывод на дисплей журнала событий, происшедших за отчётный период;

-    вывод на дисплей архивных данных по выбранному каналу измерения;

-    автоматическое тестирование технического состояния датчиков расхода, давления и температуры и вычислителя при включении питания;

-    измерение и отображение на дисплее нарастающего объёма или массы по частотным измерительным каналам;

-    измерение и отображение на дисплее суммарного времени включённого состояния вычислителя и времени работы в режиме в течение отчётного периода;

-    сохранение накопленной информации при перерывах в электроснабжении;

-    передачу измерительной информации через интерфейс USB на USB-Flash-накопитель и через интерфейс RS485 - на компьютер.

Общий вид вычислителя (исполнение на DIN-рейку) представлен на рисунке 1.

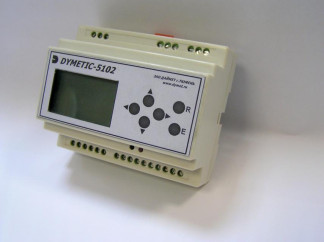

Рисунок 1 - Общий вид вычислителя «DYMETIC-5102»

Программное обеспечение

Вычислитель имеет встроенное программное обеспечение (далее - ПО), выполняющее вычислительные операции в соответствии с назначением вычислителя и влияющее на его метрологические характеристики. ПО обладает идентификационными признаками и имеет защиту от несанкционированного доступа к результатам измерений.

ПО неизменяемое и несчитываемое. Доступ к ПО вычислителя отсутствует. Предусмотрено перепрограммирование вычислителя специальными программными средствами изготовителя, при этом ранее введенная информация автоматически уничтожается. Конструкция вычислителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014. Метрологически незначимая часть ПО не оказывает влияния на его метрологически значимую часть.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 1.

Таблица 1 - Метрологические и технические характеристики

Таблица 2 - Основные технические характеристики

Вычислители относятся к электрооборудованию общепромышленного назначения и устанавливаются вне взрывоопасных зон в закрытых отапливаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях.

Знак утверждения типа

наносится на лицевую панель вычислителя методом сеткографии или любым другим способом, обеспечивающим сохранность в течение всего срока службы, и на титульный лист руководства по эксплуатации с паспортом - типографским способом или штемпелеванием.

Комплектность

Комплектность вычислителя представлена в таблице 2.

Таблица 2 - Комплектность вычислителя

Поверка

осуществляется по документу 5102.00.000 МП2 «ГСИ. Устройства микровычислительные «DYMETIC-5102». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 28.06. 2019 г.

Основные средства поверки:

Калибратор токовой петли Fluke-705, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 29194-05;

Генератор импульсов 81150А, регистрационный номер 41402-09;

Секундомер электронный Интеграл С-01, регистрационный номер 44154-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вычислителей с требуемой точностью.

В руководстве по эксплуатации вычислителя делают запись о результатах поверки и ставят подпись поверителя, проводившего поверку, скрепленную оттиском знака поверки (повери-тельного клейма).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4218-010-12540871-2002, изм. 12. «Устройство микровычислительное «DYMETIC-5102». Технические условия»
